1. AMS1117簡介

AMS1117是一款高性能、低壓差（LDO）線性穩壓器。它的主要優點在于簡單易用，廣泛應用于消費電子產品中，如智能手機、平板電腦、嵌入式系統等。

• 工作原理：AMS1117通過反饋機制調節輸出電壓。當輸出電壓下降時，反饋信號會促使調節器提高輸出電壓，反之亦然。這個反饋機制確保了輸出電壓的穩定。

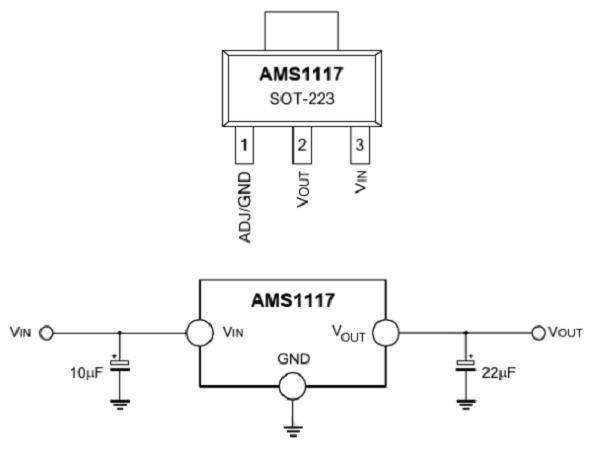

2. AMS1117電路圖

AMS1117的基本電路結構非常簡單，但為了實現最佳性能，通常會增加輸入和輸出電容。以下是典型的電路圖示例：

  Vin ----+---- C1 ----+--- AMS1117 ----+---- Vout
          |            |                |
          |           GND              C2
          |            |                |
          +------------+----------------+

• C1：輸入電容，通常為10μF，能夠平滑輸入電壓，降低輸入噪聲。

• C2：輸出電容，通常為22μF，可以提高穩壓器的穩定性并改善瞬態響應。

3. 主控芯片型號

AMS1117系列提供多種輸出電壓選項，主要包括：

• AMS1117-1.2：輸出1.2V，適合低電壓微控制器。

• AMS1117-1.8：輸出1.8V，廣泛用于數字電路和RF應用。

• AMS1117-3.3：輸出3.3V，是目前最常用的型號，適合大多數邏輯電路。

• AMS1117-5.0：輸出5.0V，適用于一些外設和電源管理應用。

除了這些常見型號外，還有一些低壓差版本，提供更高的輸入輸出電壓差，適應更復雜的應用需求。

4. 設計中的作用

AMS1117的設計作用主要體現在以下幾個方面：

• 電壓穩壓：確保設備在指定電壓下穩定運行，尤其是在電池供電的設備中，能有效延長使用壽命。

• 過流保護：AMS1117具備過流保護功能，可以在負載異常時自動限制輸出電流，防止元件損壞。

• 熱保護：內置的熱關斷功能可以在過熱時自動關閉輸出，保護電路安全。

5. 參數分析

對AMS1117的主要參數進行分析，可以幫助設計師更好地選擇和使用該器件。

• 輸入電壓范圍：AMS1117的輸入電壓通常在4.75V至15V之間。在設計中需要確保輸入電壓不超過最大額定值。

• 輸出電流：最大輸出電流為1A。設計中需要考慮散熱，以確保器件在高負載下的穩定性。

• 效率分析：由于AMS1117是線性穩壓器，效率由輸入和輸出電壓差決定。對于輸入電壓過高的情況，可能會造成較大的功耗，建議選擇合適的輸入電壓。

• 熱性能：AMS1117的熱阻通常為50°C/W，設計中需要考慮合適的散熱措施，如增加散熱器，以保持器件的正常工作溫度。

6. 應用實例

在實際應用中，AMS1117可以與其他電路元件配合使用，構建出多種功能強大的電源管理解決方案。

• 嵌入式系統：在STM32等微控制器的供電中，使用AMS1117提供穩定的3.3V電壓，保障MCU的正常工作。

• 便攜式設備：在電池供電的手持設備中，使用AMS1117來確保設備在不同電池電量下都能穩定工作。例如，在智能手機中，AMS1117可以用于供電給無線模塊和傳感器。

7. 一款優秀的線性穩壓器

AMS1117作為一款優秀的線性穩壓器，憑借其簡單的使用、良好的性能和廣泛的應用范圍，成為了電源管理設計中的重要元件。盡管其效率相對較低，但在許多低功耗、對噪聲敏感的應用中，AMS1117仍然是一個理想的選擇。設計師在使用時需仔細選擇適合的型號，并合理布局電路，以實現最佳的性能和可靠性。

8. AMS1117的設計細節

8.1 引腳配置

AMS1117通常采用TO-220、SOT-223等封裝，典型的引腳配置如下：

• 輸入引腳 (Vin)：連接到輸入電源。

• 輸出引腳 (Vout)：連接到負載，提供穩定的輸出電壓。

• 接地引腳 (GND)：連接到電路的地，以完成電源回路。

8.2 穩壓電路設計注意事項

在設計AMS1117的電路時，需考慮以下幾點：

1. 輸入電壓選擇：確保輸入電壓始終高于輸出電壓，同時低于最大額定值（通常為15V）。

2. 輸入輸出電容的選擇：建議使用低ESR電容，以提高電路的穩定性。C1和C2的典型值為10μF和22μF，電容類型可以選擇陶瓷或鉭電容。

3. 散熱設計：在高功率應用中，合理設計散熱片以避免過熱?？梢酝ㄟ^(guò)計算功耗（輸入電壓與輸出電壓之差乘以輸出電流）來選擇適當?shù)纳岱桨浮?/span>

9. 優化AMS1117性能的技巧

9.1 選擇合適的電源

為了提高AMS1117的效率和穩定性，選擇合適的電源是關鍵。通常，應使用穩壓的電源，以減少輸入電壓的波動對輸出電壓的影響。

9.2 反饋網絡設計

通過精心設計反饋網絡，可以增強穩壓性能。例如，在某些情況下，可以引入一個小電阻來改善負載瞬態響應，從而更好地應對負載變化帶來的電壓波動。

9.3 EMI抑制

在高頻應用中，電磁干擾（EMI）可能影響AMS1117的工作?？梢酝ㄟ^(guò)添加RC濾波器來降低EMI的影響。此外，合理布線也有助于減少干擾，建議將輸入和輸出路徑盡量縮短。

10. 實際應用場景分析

10.1 嵌入式系統

在STM32微控制器的應用中，AMS1117通常用于供電，確保MCU在各個工作模式下都有穩定的電壓。例如，3.3V的AMS1117可以直接為MCU供電，同時為其他外設提供電源，方便電源管理。

10.2 傳感器和模塊

在許多傳感器應用中，例如溫度傳感器或加速度計，AMS1117可用于將電池電壓降至傳感器所需的工作電壓。它的低噪聲特性對敏感信號的讀取尤其重要。

10.3 便攜式設備

在手機、平板等便攜式設備中，AMS1117提供穩定的電源，保證無線模塊、攝像頭等功能模塊的正常工作。在電池供電場景中，AMS1117能有效延長設備的工作時間。

11. 常見問題解答

11.1 AMS1117為何會過熱？

AMS1117過熱的主要原因通常是輸入輸出電壓差過大或負載電流過高。設計中應注意計算功耗，并根據功耗選擇合適的散熱措施。

11.2 能否在AMS1117的輸出端接入大電容？

可以，但需要謹慎。大電容可能導致啟動時的沖擊電流增大，影響AMS1117的正常工作。建議在啟動時逐步增加負載。

11.3 如何提高AMS1117的穩定性？

除了選擇合適的輸入輸出電容外，可以通過優化PCB布局、增強散熱等手段來提高其穩定性。同時，確保輸入電源質量良好，有助于提高其工作穩定性。

12. 簡單、穩定和經濟的特點

AMS1117以其簡單、穩定和經濟的特點，成為現代電子設計中的熱門選擇。盡管面臨功耗和熱管理的挑戰，但通過合理設計和優化，其性能依然可以得到極大提升。了解其特性及應用場景，對于設計工程師來說至關重要。

AMS1117穩壓器廣泛應用于消費電子、通信、汽車電子等領域，未來將繼續發揮其在電源管理方面的重要作用。希望本文能為您在使用AMS1117時提供有用的指導。

13. 設計考慮的深入分析

13.1 電源布局和PCB設計

電源的布局對AMS1117的性能至關重要。在設計PCB時，建議遵循以下原則：

• 短而寬的電源路徑：輸入和輸出引腳應盡可能靠近電源和負載，以減少電感和電阻。

• 良好的接地：確保接地路徑短且寬，以降低接地噪聲，提高電源穩定性。

• 隔離敏感信號：將穩壓器與高頻信號線隔離，防止干擾。

13.2 保護電路的設計

為AMS1117添加保護電路可以提高整體電路的可靠性。常見的保護電路包括：

• 輸入過壓保護：在輸入端增加瞬態抑制二極管（TVS）以防止過壓對穩壓器的損壞。

• 輸出過流保護：通過外部電流感應電阻和比較器實現輸出過流保護，防止負載短路導致的損壞。

• 熱保護：雖然AMS1117內置熱保護，但在高功率應用中，仍建議設計外部散熱器，確保在高溫環境下正常工作。

14. 實際應用場景詳解

14.1 計算機外圍設備

在USB供電的外設，如鍵盤和鼠標中，AMS1117提供穩定的電源，使設備在不同負載下都能正常工作。通常會選用AMS1117-3.3或AMS1117-5.0版本。

14.2 物聯網設備

在物聯網（IoT）設備中，AMS1117可以用于傳感器和通信模塊的供電。由于物聯網設備常常工作在電池供電狀態，AMS1117的低壓差特性有助于最大化電池的使用效率。

14.3 機器人系統

在一些機器人控制系統中，AMS1117被廣泛應用于為控制器和傳感器供電。使用3.3V或5.0V版本的AMS1117，確保各個模塊的兼容性和穩定性。

15. 性能優化實踐

15.1 動態負載調節

在一些高動態負載場合，可以在AMS1117輸出端加入小電感與電容組成的LC濾波器，以提高對快速負載變化的響應能力，確保輸出電壓在瞬態負載變化時依然穩定。

15.2 瞬態響應優化

通過選擇合適的輸出電容和電感，可以顯著提高AMS1117的瞬態響應特性。一般情況下，較低ESR的電容（如陶瓷電容）能夠提供更好的瞬態響應。

15.3 散熱管理

為了優化AMS1117在高功耗條件下的性能，良好的散熱管理是必不可少的。可以選擇更大的散熱片，或在PCB上設計散熱孔，以增強散熱效果。此外，使用熱導材料將AMS1117的封裝直接接觸散熱片，有助于降低溫度。

16. 常見故障分析及排查

16.1 輸出電壓不穩定

如果發現輸出電壓不穩定，首先檢查輸入電壓是否在允許范圍內，其次檢查輸入和輸出電容是否失效。最后，確保電源路徑?jīng)]有短路或開路現象。

16.2 過熱問題

AMS1117過熱通常是由于輸入輸出電壓差過大或輸出電流超出規格導致的。建議及時檢測負載情況，并計算功耗，適時增加散熱措施。

16.3 啟動問題

在電路啟動時，如果AMS1117無法正常工作，可能是由于輸入電壓不穩定或過大。檢查電源設計和啟動過程，確保沒有瞬態電流影響啟動。

17. 未來發展趨勢

隨著電子設備對小型化和高效率的需求不斷增加，AMS1117的設計也在不斷改進。未來可能會出現以下趨勢：

• 更低的壓差：開發出更低壓差的版本，以支持更廣泛的輸入輸出電壓范圍。

• 更高的集成度：集成更多的保護功能和監控功能，如溫度監測、過流指示等。

• 更高的效率：研發更高效的線性穩壓器，以適應對能效要求越來越高的應用場合。

18. 結論與總結

AMS1117穩壓器憑借其簡單、可靠和高性價比的特點，已成為電源管理領域中不可或缺的組件。通過合理的設計、優化和應用，AMS1117可以滿足廣泛的需求，特別是在低功耗和高穩定性要求的應用中。
