CD4069引腳圖及功能

一、引腳圖

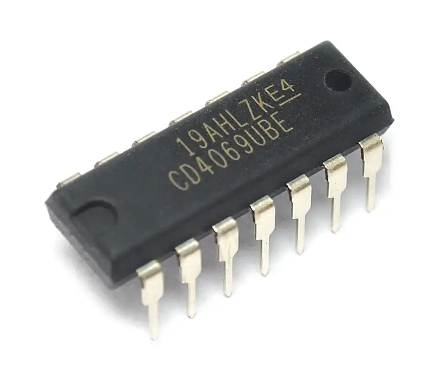

CD4069是一種六反相器（NOT門）集成電路，其引腳排列通常為14個引腳，具體引腳圖如下：

          +---+
      VDD | 1 | 14  VSS
      A1  | 2 | 13  Y1
      A2  | 3 | 12  Y2
      A3  | 4 | 11  Y3
      A4  | 5 | 10  Y4
      A5  | 6 | 9   Y5
          +---+

二、引腳功能

• 引腳1 (VDD): 正電源輸入，通常接5V。

• 引腳2 (A1): 第一個反相器的輸入端。

• 引腳3 (Y1): 第一個反相器的輸出端。

• 引腳4 (A2): 第二個反相器的輸入端。

• 引腳5 (Y2): 第二個反相器的輸出端。

• 引腳6 (A3): 第三個反相器的輸入端。

• 引腳7 (Y3): 第三個反相器的輸出端。

• 引腳8 (NC): 不連接，未使用引腳。

• 引腳9 (Y4): 第四個反相器的輸出端。

• 引腳10 (A4): 第四個反相器的輸入端。

• 引腳11 (Y5): 第五個反相器的輸出端。

• 引腳12 (A5): 第五個反相器的輸入端。

• 引腳13 (Y2): 第六個反相器的輸出端。

• 引腳14 (VSS): 地，通常接地。

三、主控芯片型號

CD4069是屬于CMOS邏輯系列的集成電路，通常用于邏輯電路中的信號反轉。以下是一些常見的主控芯片型號和它們的功能：

1. CD4011: 雙四輸入與門，具有4個輸入和2個輸出，可以實現多種邏輯功能。

2. CD4020: 14位二進制計數器，適用于頻率分頻、計數等應用。

3. CD4040: 12位二進制計數器，廣泛用于頻率計、數字分頻器等。

4. CD4050: 六通道緩沖器，可以增強信號驅動能力，適用于長距離信號傳輸。

5. CD4051: 八通道模擬多路復用器，廣泛用于模擬信號的選擇。

四、在設計中的作用

CD4069及其系列芯片在電子設計中具有多種重要作用，主要包括：

1. 信號處理: 作為基本的邏輯門，CD4069可以用于信號反轉、與非門、或非門等多種邏輯運算，適合于數字電路的基礎設計。

2. 邏輯控制: 在微控制器或微處理器的外圍電路中，CD4069可以用于實現邏輯控制，幫助簡化復雜的邏輯關系。

3. 波形整形: 由于其反相功能，CD4069可以用于信號的波形整形，改善信號質量，尤其是在高頻信號中。

4. 電平轉換: 在不同電壓等級的電路中，CD4069可以用于電平轉換，確保信號的兼容性和穩定性。

5. 脈沖信號生成: 結合其他元件，CD4069可以用于生成脈沖信號，應用于定時和控制電路中。

五、詳細型號及應用

1. CD4069UB: 具有低功耗特性，適合于電池供電的便攜式設備。

2. CD4069BE: 標準版，適用于通用邏輯應用。

3. CD4069M: 適合于汽車和工業應用，具有高抗干擾能力。

4. CD4069C: 符合商業標準的版本，適用于一般電子產品。

六、基礎的CMOS邏輯電路

CD4069是基礎的CMOS邏輯電路，在電子設計中扮演著重要角色。其多樣的應用范圍和易于集成的特性，使其成為設計師常用的元件之一。在選擇和使用CD4069時，設計師需根據具體需求選擇合適的型號，以確保電路的最佳性能和可靠性。

七、CD4069的工作原理

CD4069是一種六個反相器（NOT門）組合的集成電路，其工作原理基于CMOS（互補金屬氧化物半導體）技術。每個反相器的功能是將輸入信號反轉，即如果輸入為邏輯高（1），輸出將為邏輯低（0）；反之亦然。以下是詳細的工作原理：

1. CMOS結構: CD4069的每個反相器通常由一個PMOS晶體管和一個NMOS晶體管組成。當輸入為高電平時，NMOS導通，PMOS截止；而輸入為低電平時，PMOS導通，NMOS截止。這種結構使得CD4069具有低功耗和高噪聲容忍度的特點。

2. 電源電壓: CD4069可以在較寬的電源電壓范圍內工作，通常從3V到15V不等。在電源電壓范圍內，反相器的性能不會顯著變化。

3. 輸入輸出特性: 每個反相器的輸入阻抗非常高（通常在幾兆歐姆），這意味著它對輸入信號源的負載很小，可以與大多數邏輯電路兼容。

4. 延遲特性: CD4069在反轉信號時會引入一定的傳播延遲，通常在幾納秒到幾微秒之間，具體取決于電源電壓和負載條件。

八、CD4069的應用場景

CD4069在電子設計中有廣泛的應用，以下是一些典型的應用場景：

1. 邏輯電路: CD4069可用于構建更復雜的邏輯電路，如與門、或門、異或門等。這些基本邏輯門可以組合成任何所需的邏輯功能。

2. 信號整形與緩沖: 在長距離信號傳輸中，信號可能會衰減或失真，使用CD4069反相器可以重新整形信號，以確保信號的清晰度和完整性。

3. 頻率分頻器: 通過與其他邏輯門結合，CD4069可以用于創建頻率分頻器，適用于時鐘信號的處理。

4. 電平轉換: 在多電壓系統中，CD4069可以作為電平轉換器，將高電平信號轉換為低電平信號，確保不同電壓域的兼容性。

5. 脈沖信號生成: 通過外部組件的配合，CD4069可以生成脈沖信號，廣泛應用于定時器和控制系統。

九、設計注意事項

在設計中使用CD4069時，需要注意以下幾點：

1. 電源電壓選擇: 確保電源電壓在CD4069的工作范圍內，過高或過低的電壓可能會導致芯片損壞或功能失效。

2. 輸入信號條件: 確保輸入信號在CMOS邏輯的電平范圍內，以避免錯誤的輸出。

3. 負載能力: CD4069的每個輸出可以驅動一定的負載，過重的負載可能導致輸出電壓下降或失真。

4. PCB布局: 在設計PCB時，考慮信號的走線和布局，以降低噪聲和串?dāng)_對信號的影響。

5. 散熱管理: 雖然CD4069在功耗方面表現良好，但在高頻或高功率應用中仍需考慮散熱問題。

十、比較與其他邏輯門

CD4069與其他類型的邏輯門相比，具有一些獨特的優點和缺點：

• 優點:

• 低功耗: CMOS技術使得CD4069在靜態時幾乎不消耗電流。

• 高輸入阻抗: 可以與大多數其他邏輯電路兼容，減少信號源的負擔。

• 寬電源電壓范圍: 能夠在多種電壓下穩定工作，適應性強。

• 缺點:

• 速度限制: 相比于TTL（晶體管-晶體管邏輯）門，CD4069的開關速度較慢，不適合高速應用。

• 相對復雜性: 在某些情況下，CMOS電路設計比TTL電路更復雜。

十一、市場上的替代品

在市場上，除了CD4069外，還有許多其他同類產品，它們可以在不同的應用中替代CD4069。以下是一些常見的替代產品：

1. 74HC04: 高速CMOS反相器，適合需要高開關速度的應用。

2. 74LS04: TTL系列的反相器，具有較快的響應時間，適合于高頻邏輯電路。

3. MC14069: 具有類似功能的CMOS反相器，適合于低功耗應用。

4. SN7404: 另一種TTL反相器，廣泛用于數字電路設計。

十二、總結

CD4069是一款經典的CMOS邏輯器件，因其簡單的設計、低功耗特性和良好的兼容性，被廣泛應用于各種電子電路中。無論是在基礎邏輯設計、信號整形還是電平轉換中，CD4069都發揮著重要的作用。在實際設計中，理解其工作原理和特性，對于實現高效、可靠的電路設計至關重要。

隨著電子技術的發展，盡管有許多新型邏輯門不斷涌現，CD4069及其系列產品仍然在許多應用中保持其不可替代的地位。通過對其特性和應用的深入了解，工程師可以更好地利用這一經典器件，創造出更具創新性和高效的電子設計方案。
