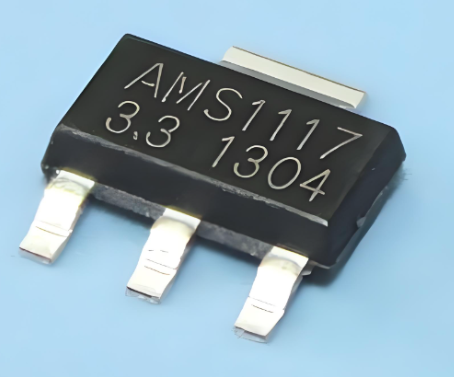

AMS1117 線性穩壓器詳細介紹

引言

AMS1117 是一種低壓差線性穩壓器，廣泛用于電子電路中，尤其是在需要較低輸出電壓和較高電流的應用中。它的高效率、低噪聲和簡單的使用特性使其成為電源設計中不可或缺的組件。

引腳圖及功能

AMS1117 主要有五個引腳，具體引腳功能如下：

1. 輸入引腳 (VIN)：連接到輸入電源，通常為較高電壓（如 7V 到 15V）。

2. 接地引腳 (GND)：連接到電路的地。

3. 輸出引腳 (VOUT)：提供穩定的輸出電壓，根據不同型號，輸出電壓可以為 1.2V、1.5V、1.8V、3.3V 或 5.0V。

4. 使能引腳 (ENABLE)（部分型號）：通過控制此引腳可以打開或關閉穩壓器的工作。

5. 溫度傳感器引腳 (TEMP)（部分型號）：用于監測芯片的溫度。

常見型號及參數

AMS1117 系列有多個型號，常見型號及其參數如下：

工作原理

AMS1117 的工作原理基于線性穩壓器的基本原理。其內部包含一個誤差放大器、一個功率晶體管和一個反饋電路。穩壓器通過調節功率晶體管的導通程度來控制輸出電壓，確保輸出電壓穩定在設定值。

1. 誤差放大器：比較輸出電壓和參考電壓（通常是 1.25V），產生一個誤差信號。

2. 功率晶體管：根據誤差信號的變化調節導通程度，以控制輸出電壓。

3. 反饋電路：將輸出電壓反饋給誤差放大器，形成閉環控制。

特點

AMS1117 具有以下顯著特點：

1. 低壓差：AMS1117 的低壓差特性使其能夠在較小的輸入電壓下穩定輸出所需的電壓，尤其適用于電池供電的應用。

2. 高效率：相比于其他線性穩壓器，AMS1117 的效率較高，適合長時間工作。

3. 過流保護：內置過流保護功能，能夠防止輸出電流過大而損壞芯片。

4. 短路保護：具有短路保護功能，確保在出現短路情況時不會損壞電路。

5. 寬輸入電壓范圍：支持 7V 至 15V 的輸入電壓，適用范圍廣。

6. 小型封裝：通常以 SOT-223、TO-263 等小型封裝形式提供，便于集成到各種電路中。

作用

AMS1117 的主要作用是將較高的輸入電壓轉換為穩定的低電壓，廣泛應用于以下場景：

1. 電源模塊：在開關電源或電池供電的系統中提供穩定的工作電壓。

2. 單片機供電：為微控制器（如 Arduino、STM32 等）提供所需的供電電壓。

3. 傳感器供電：為各種傳感器模塊提供穩定的工作電壓。

4. 無線通信設備：用于無線模塊（如 Wi-Fi、藍牙模塊）的電源管理。

5. LED 驅動：為 LED 燈提供穩定的工作電壓，確保光源穩定。

應用

AMS1117 線性穩壓器在實際應用中表現良好，以下是一些具體應用示例：

1. 單片機電源：

• 許多單片機（如 STM32、ATmega 系列）需要 3.3V 或 5V 的穩定電源，AMS1117 可以提供所需的電壓。

• 例如，在 Arduino 開發板中，AMS1117 常用于將 USB 電源（5V）降壓至所需電壓。

2. 電池供電的設備：

• 在電池供電的設備中，常常需要將電池電壓（如 7.4V）降壓到 3.3V 或 5V，AMS1117 的低壓差特性適合此類應用。

3. LED 照明系統：

• 在 LED 照明應用中，AMS1117 可以為 LED 提供穩定的驅動電壓，確保其亮度穩定。

4. 無線傳感器網絡：

• 在無線傳感器網絡中，AMS1117 可為各個傳感器模塊提供穩定電源，以保證通信的穩定性和可靠性。

5. 便攜式設備：

• 便攜式設備如智能手表、智能手機等，常常需要高效的電源管理方案，AMS1117 的小型封裝和高效率使其成為理想選擇。

詳細應用案例分析

為了更深入地理解 AMS1117 的應用，我們可以分析幾個具體案例，展示其在不同領域中的實際使用情況。

1. Arduino 開發板中的應用

Arduino 開發板是非常流行的開源硬件平臺，廣泛用于教學和原型開發。以 Arduino Uno 為例，其內部使用 AMS1117 穩壓器將 USB 供電的 5V 電壓降壓至 3.3V，為一些外設提供電源。

電路連接：

• 輸入電源：通常為 USB 供電，電壓為 5V。

• AMS1117 輸出：通過 AMS1117 將 5V 轉換為 3.3V，為連接的傳感器（如溫濕度傳感器）提供穩定電源。

• 作用：確保傳感器在 3.3V 下穩定工作，提高了系統的可靠性和靈活性。

優點：

• 使用 AMS1117 后，開發者可以直接連接多種 3.3V 的傳感器和模塊，極大地方便了原型設計。

2. 便攜式無線傳感器

在許多便攜式無線傳感器應用中，AMS1117 是實現高效電源管理的理想選擇。以一個環境監測傳感器為例，它需要從一個充電電池（如 18650 鋰電池，電壓在 3.7V 到 4.2V 之間）提供電源。

電路設計：

• 輸入電壓：直接從充電電池獲取，范圍在 3.7V 到 4.2V 之間。

• AMS1117 作用：將電池電壓穩定在 3.3V，確保傳感器模塊（如溫濕度傳感器、氣體傳感器等）正常工作。

優點：

• 在電池電量降低時，AMS1117 仍然能夠提供穩定的輸出電壓，這對于長時間工作的設備至關重要。

3. LED 照明系統

在 LED 照明系統中，AMS1117 作為電源管理組件也表現出色。以一個智能家居照明系統為例，系統需要將較高的輸入電壓（如 12V 或 24V）轉換為適合 LED 燈具的 3.3V 或 5V。

電路示意：

• 輸入電源：來自于 AC-DC 電源轉換器，輸出 12V 或 24V。

• AMS1117 輸出：通過 AMS1117 將輸入電壓降至 5V，為 LED 燈提供穩定的電源。

優點：

• 使用 AMS1117 后，LED 燈的亮度更加穩定，降低了閃爍現象，同時也延長了 LED 的使用壽命。

設計注意事項

盡管 AMS1117 具有眾多優點，但在設計中也需考慮以下幾個注意事項：

1. 輸入電壓選擇：

• AMS1117 的輸入電壓應高于輸出電壓至少 1.1V，過高的輸入電壓可能導致發熱過多，影響穩定性和壽命。

• 應確保輸入電壓在規定的范圍內，通常為 7V 到 15V。

2. 散熱設計：

• AMS1117 的輸出電流較大時，可能會產生較大的熱量。因此，在高負載應用中，需要設計合理的散熱方案。

• 可以通過增加散熱器或使用更大面積的 PCB 布局來幫助散熱。

3. 輸出電容的選擇：

• 為了確保穩定性，輸出端需要適當?shù)碾娙萜?，推薦使用 10μF 的鋁電解電容或陶瓷電容。

• 輸出電容可以減少輸出電壓的波動，提高系統的穩定性。

4. 輸入電容的使用：

• 在輸入端使用適當?shù)碾娙荩ㄍǔ?10μF）可以降低輸入電壓的波動，提高系統的抗干擾能力。

5. 電路保護：

• 可考慮在電路中增加保護元件，如過壓、過流保護電路，以提高系統的可靠性。

結論

AMS1117 線性穩壓器因其高效、穩定的輸出和良好的電源管理能力，在現代電子設備中得到了廣泛應用。它的低壓差特性、簡單的電路設計和多種輸出電壓選擇使其成為許多設計師的首選。

通過實際應用案例分析，我們可以看到 AMS1117 在 Arduino 開發板、便攜式無線傳感器和 LED 照明系統等領域的應用，為這些設備提供了穩定的電源支持。同時，合理的設計注意事項有助于提高 AMS1117 的性能和可靠性。

AMS1117 作為一種低壓差線性穩壓器，以其出色的性能和廣泛的應用范圍，在現代電子設計中發揮著重要作用。其簡單的電路設計、低噪聲特性和多種輸出電壓選擇，使其成為電源管理的重要元件。通過充分了解 AMS1117 的參數、工作原理、特點及應用，設計師可以更好地選擇和應用此款穩壓器，以滿足各種電子設備的電源需求。

總之，了解 AMS1117 的工作原理、特性及其在實際應用中的表現，將為電源設計和電子產品開發提供有力支持。對于設計師來說，AMS1117 是一個不可忽視的重要元件，通過合理使用，可以有效提升電子系統的整體性能和穩定性。
