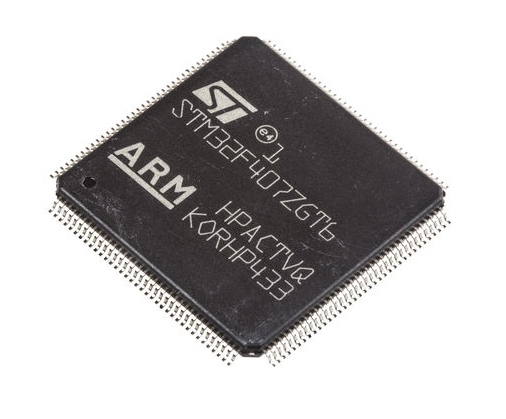

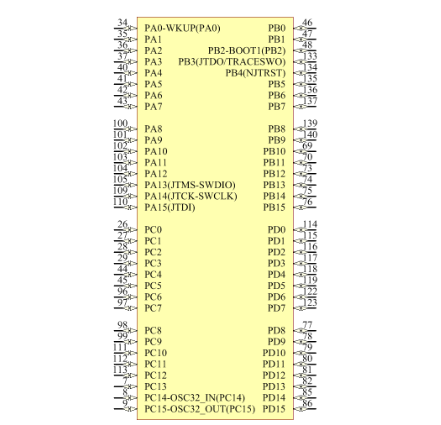

七、STM32F407原理圖設計

在實際的硬件設計中，STM32F407的原理圖設計包含多個關鍵部分。典型的設計框架包括電源管理電路、時鐘電路、復位電路、接口電路（如UART、I2C、SPI、USB等）、調試接口（如JTAG/SWD）、以及外圍器件（如LCD、傳感器、存儲器等）的連接。

1. 電源管理電路

STM32F407的電源管理是設計中最重要的部分之一。它的工作電壓范圍為1.8V到3.6V，一般需要為其核心供電（VDD和VSS引腳），并為某些外設供電（如USB接口需要5V電源）。設計時需保證電源的穩定性和抗干擾能力。

• VDD/VSS引腳：為微控制器提供核心和I/O的電源，通常使用3.3V電源。

• VDDA/VSSA引腳：為ADC、DAC等模擬外設供電。應使用與VDD隔離的低噪聲電源，以提高模擬部分的性能。

• 電源去耦：每個VDD/VSS和VDDA/VSSA對之間應使用陶瓷電容進行去耦，電容值通常為0.1μF至1μF，放置在靠近芯片引腳的位置，確保電源穩定性。

2. 時鐘電路

時鐘電路是STM32F407的核心組件，負責為微控制器提供穩定的工作頻率。STM32F407支持多種時鐘源，包括內部RC振蕩器和外部晶振。

• 外部晶振：為STM32F407提供精確的時鐘信號，典型值為8MHz或25MHz。設計時，應在晶振兩端接適當?shù)呢撦d電容，以確保振蕩器的穩定運行。晶振通過HSE（High-Speed External）接口連接，芯片內部的PLL（Phase-Locked Loop）電路可以將晶振頻率倍增至所需的系統頻率（如168MHz）。

• RTC晶振：STM32F407的RTC（實時時鐘）模塊可通過外部32.768kHz晶振供電，用于低功耗場景的時間保持。在電池供電模式下，RTC仍能維持時間計數。

3. 復位電路

復位電路是STM32F407啟動和調試的重要部分。復位信號可通過手動按鈕或系統自動生成，用于啟動系統或清除故障。

• NRST引腳：STM32F407的復位引腳，需要通過一個上拉電阻（通常為10kΩ）和一個復位按鈕連接。當按下復位按鈕時，NRST引腳被拉低，觸發系統復位。也可以在電源電路中加入上電復位芯片，確保系統在電源電壓不穩定時自動復位。

4. 接口電路

STM32F407具有豐富的外設接口，如USART、SPI、I2C、USB、CAN、Ethernet等，適合與各種外部設備進行數據交換。設計時需要根據具體應用選擇合適的接口，并配置相應的引腳。

• USART接口：用于與PC或其他外部設備進行串行通信。通常通過電平轉換芯片（如MAX232）連接到標準RS232接口，或直接通過TTL電平連接到其他設備。

• I2C接口：常用于連接傳感器、EEPROM等外設。STM32F407支持標準模式（100kHz）和快速模式（400kHz），設計時需為I2C總線的SCL和SDA信號添加上拉電阻（通常為4.7kΩ）。

• SPI接口：廣泛用于與存儲器、顯示屏等高速外設通信。SPI接口有主從模式，設計時需選擇合適的主從配置并連接相應的芯片選擇（CS）引腳。

• USB接口：STM32F407支持USB OTG（On-The-Go）功能，設計時需連接USB接口的VBUS、D+、D-引腳，并根據USB規范添加必要的保護電路（如TVS二極管）。

• CAN接口：用于工業現場總線通信，STM32F407內部集成了CAN控制器，但需要外接CAN收發器芯片（如TJA1050）來驅動總線。

5. 調試接口

STM32F407的調試接口通常包括SWD（Serial Wire Debug）和JTAG（Joint Test Action Group）接口，用于調試、下載和燒錄程序。

• SWD接口：包括SWCLK和SWDIO兩根線，是一種占用引腳較少的調試接口，適用于嵌入式開發板上進行軟件調試和下載程序。

• JTAG接口：是一種多引腳的調試接口，提供更多的調試功能，但占用的引腳較多，一般用于復雜的調試任務。

6. 存儲器接口

STM32F407可以通過FSMC（Flexible Static Memory Controller）接口連接外部存儲器，如SRAM、NOR Flash、NAND Flash、SDRAM等。該接口支持并行訪問外部存儲器，適用于大容量數據存儲或高速數據傳輸。

• SDRAM接口：SDRAM通常用于存儲大容量的實時數據，如圖像和視頻。設計時需根據SDRAM芯片的時序要求正確連接地址、數據和控制信號，并配置STM32F407的FSMC接口。

• NAND Flash接口：用于大容量存儲應用，如文件系統或固件升級存儲。FSMC接口可以配置為NAND模式，與外部NAND Flash進行交互。

7. 模擬外設接口

STM32F407集成了多個12位的ADC和DAC，適用于采集和生成模擬信號。在設計中，ADC輸入通道應盡量避免高頻噪聲和干擾，使用低通濾波器進行信號調理。DAC輸出則可以用于生成音頻信號或其他模擬信號。

• ADC輸入：每個ADC通道連接到一個外部模擬信號，設計時應考慮信號的帶寬和精度需求。通常ADC輸入前端會加上低通濾波器，以濾除高頻噪聲。

• DAC輸出：STM32F407的DAC可用于生成模擬信號，如音頻、控制電壓等。DAC輸出引腳通常需要與后級放大電路連接，以驅動外部負載。

8. 其他外圍器件

STM32F407可以連接各種外圍設備，如LCD顯示屏、觸摸屏、鍵盤、LED指示燈等。這些外圍設備的連接需要通過GPIO引腳進行控制和通信。GPIO引腳可以配置為輸入或輸出模式，并支持中斷功能。

• LCD顯示屏：通常通過FSMC接口或SPI接口連接。對于需要顯示圖形的應用，可以選擇TFT-LCD屏，并使用STM32F407的FSMC接口進行快速數據傳輸。

• 鍵盤和LED指示燈：通過GPIO引腳連接。GPIO可以配置為輸入模式，用于按鍵檢測；或配置為輸出模式，用于驅動LED指示燈。

八、STM32F407的應用案例

1. 物聯網網關

STM32F407憑借其強大的通信接口（如Ethernet、USB、CAN等），常用于物聯網網關設計。它可以通過以太網或無線模塊連接云端，同時處理多路傳感器數據并進行實時控制。

2. 機器人控制

由于STM32F407具備高性能的運算能力和豐富的外設接口，它廣泛應用于機器人控制系統中。它可以控制多個電機、讀取傳感器數據，并實現實時運動控制。

3. 音頻處理

STM32F407內置的硬件浮點單元和DSP指令集使其適用于實時音頻處理。在音頻播放設備中，它可以進行音頻解碼、混音、均衡處理等任務。

4. 工業自動化

STM32F407具有豐富的工業接口，如CAN、RS485等，常用于工業自動化設備的控制系統中。它可以實現對傳感器數據的采集、執行器控制，并通過CAN總線與其他設備通信。

5. 醫療設備

STM32F407的高精度ADC和豐富的外設使其適合用于醫療設備，如心電監護儀、血糖儀等。它可以實時采集生物信號，并通過無線方式傳輸?shù)胶笈_服務器。

九、在嵌入式系統、工業控制、物聯網等多個領域得到了廣到了廣泛的應用

STM32F407系列微控制器憑借其強大的性能、豐富的外設和靈活的設計，在嵌入式系統、工業控制、物聯網等多個領域得到了廣到了廣泛的應用。其高性能處理器、高效的功耗管理、以及豐富的外設接口，使其成為眾多開發者和設計師的首選芯片之一。在設計和開發過程中，STM32F407的強大特性不僅能夠滿足實時數據處理需求，同時也為應用提供了可靠的通信能力和靈活的擴展性。

十、STM32F407的特點總結

1. 高性能處理器
   STM32F407系列基于Cortex-M4內核，支持硬件浮點運算和DSP指令集，這使其在需要大規模數據處理和復雜算法的應用中表現優異，特別是在音頻處理、圖像識別、傳感器融合等領域表現突出。

2. 豐富的外設接口
   STM32F407的外設接口極為豐富，包括USART、SPI、I2C、USB、CAN、以太網、SDIO等，能夠滿足從簡單的傳感器接口到復雜的通信網絡需求。尤其是USB OTG和以太網接口，使其在現代嵌入式應用中具備強大的網絡通信能力。

3. 多種存儲器選擇
   STM32F407支持片上Flash和RAM，同時還可以通過FSMC接口連接外部的SRAM、NOR Flash和NAND Flash等存儲器。這使得開發者能夠在不同的存儲器配置下自由設計應用，滿足不同容量和速度的需求。

4. 低功耗特性
   盡管STM32F407主打高性能，但它同樣具備多種低功耗模式，如睡眠模式、停止模式和待機模式，適用于對功耗敏感的嵌入式設備。通過合理配置，設備可以在非工作時進入低功耗模式，以延長電池壽命或減少整體能耗。

5. 強大的模擬外設
   STM32F407集成了多路12位ADC、DAC和比較器等模擬外設，適合用于各種信號處理和控制應用。高精度ADC可用于采集傳感器信號，而DAC則能用于產生精確的模擬信號。

6. 安全性和可靠性
   STM32F407具備看門狗定時器和復位電路，可以確保系統在異常狀態下及時復位，防止出現死機等問題。此外，其內嵌的CRC校驗?zāi)K和內存保護單元（MPU）提供了額外的數據完整性和系統安全性保護。

7. 靈活的時鐘配置
   STM32F407支持多種時鐘源，并內置了相位鎖定環（PLL）和可編程時鐘生成器，能夠根據應用需求調整系統時鐘頻率，從而實現更靈活的功耗和性能管理。

十一、STM32F407的設計注意事項

在使用STM32F407進行硬件設計時，開發者需要注意以下幾個方面，以確保設計的穩定性和可靠性：

1. 電源設計
   確保VDD、VDDA等引腳的電源穩定，避免噪聲干擾，尤其是在使用模擬外設時應采用獨立的低噪聲電源。電源去耦電容的布局也應盡量靠近芯片的電源引腳。

2. 時鐘電路設計
   使用外部晶振時，應注意負載電容的選擇和布局，保證時鐘信號的穩定性。同時，在高速應用中需要對時鐘線進行適當?shù)钠帘?，避免外界干擾。

3. 復位電路設計
   NRST復位引腳需要一個上拉電阻，同時可以考慮增加外部復位芯片，以防止在電源不穩定時出現誤復位的情況。

4. 調試接口的預留
   無論是SWD還是JTAG調試接口，都應在設計時預留接口，以便在開發階段對芯片進行調試和固件下載。這些引腳在調試完成后，也可用于其他功能，但在電路設計時需要合理分配。

5. 外設引腳的配置
   STM32F407的引腳復用功能強大，設計時需仔細規劃每個外設的引腳分配，避免引腳沖突。尤其是在使用多個外設時，需要借助STM32的CubeMX工具進行引腳配置的管理。

6. 低功耗設計
   如果應用對功耗敏感，應充分利用STM32F407的低功耗模式，并優化時鐘頻率和外設的使能狀態。同時要確保在非工作時段關閉不必要的外設，以降低系統功耗。

十二、STM32F407在未來嵌入式應用中的展望

隨著物聯網、人工智能和邊緣計算等領域的快速發展，STM32F407這樣的高性能微控制器在未來嵌入式應用中將扮演更重要的角色。憑借其強大的計算能力、豐富的外設接口以及靈活的功耗管理，STM32F407將在以下幾個方向上發揮重要作用：

1. 智能家居與物聯網
   在智能家居設備中，STM32F407可以作為核心控制器，負責與多種傳感器和執行器進行數據交換，同時通過WiFi、以太網或CAN總線等實現與云端的通信。

2. 邊緣計算設備
   隨著對實時數據處理需求的增加，STM32F407憑借其DSP指令集和硬件浮點單元，能夠在邊緣計算設備中承擔部分計算任務，減輕云端的壓力，實現數據的本地處理和決策。

3. 醫療與健康監控
   在醫療設備中，STM32F407可以通過其高精度的ADC模塊采集生物信號，并進行實時分析，適用于便攜式心電圖儀、血糖監測儀等設備。它的低功耗特性也確保了這些設備能夠長時間運行。

4. 工業自動化與控制系統
   工業領域?qū)刂葡到y(tǒng)的實時性和穩定性要求非常高，STM32F407憑借其可靠性和豐富的通信接口，適合用于各種自動化控制系統中，如PLC控制器、工業機器人、智能傳感器等。

5. 智能穿戴設備
   智能手環、手表等設備需要強大的計算能力以處理運動數據和生物信號，STM32F407的高性能和低功耗特性使其能夠在這些設備中運行復雜算法，并與其他設備進行無線通信。

十三、結論

STM32F407系列微控制器憑借其高性能、豐富的外設和強大的擴展能力，廣泛應用于各類嵌入式系統設計中。從物聯網網關到工業自動化，從音頻處理到醫療設備，STM32F407在多個領域中展現出其不可替代的優勢。它為開發者提供了靈活的設計選擇，適應了從高性能計算到低功耗應用的各種需求。

通過正確的設計和優化，STM32F407不僅可以滿足當今嵌入式系統的需求，還具備應對未來技術挑戰的潛力。對于開發者來說，掌握STM32F407的硬件設計、外設接口配置及其低功耗管理等方面的知識，將為設計出更加高效和可靠的嵌入式產品打下堅實的基礎。
