AO3401與AO3401A的區別及替代型號分析

在電子元器件領域，MOSFET（金屬氧化物半導體場效應晶體管）被廣泛應用于電源管理、開關控制等電路中。AO3401和AO3401A是兩種常見的P溝道MOSFET，它們的應用非常廣泛。為了深入探討AO3401與AO3401A的區別、常見型號、參數、工作原理、特點、作用及應用，本文將詳細展開這兩種型號的對比及其在實際電路設計中的替代型號。

一、AO3401與AO3401A的區別

AO3401和AO3401A在名稱上非常相似，這可能會讓許多工程師感到困惑，認為它們幾乎是相同的元件。然而，雖然它們的基本功能和應用場景相似，但仍然存在一些細微的區別，特別是在封裝形式、性能參數和應用環境方面。

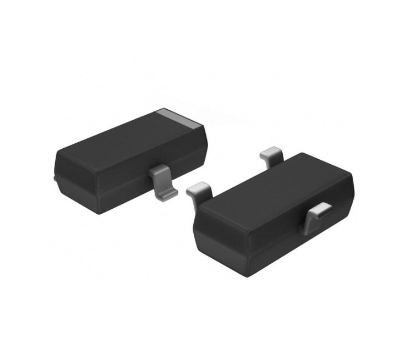

1. 封裝區別：AO3401和AO3401A的封裝都是標準的SOT-23封裝。這種封裝形式具有體積小、占用空間少的特點，廣泛應用于小型便攜設備中。然而，AO3401A在某些封裝規范上可能進行了優化，以提升特定應用場景下的熱管理能力。

2. 性能參數區別：
   雖然AO3401和AO3401A的額定電壓和電流幾乎相同，但它們在導通電阻（Rds(on)）和柵極閾值電壓（Vgs(th)）上可能存在細微差異。AO3401的導通電阻稍微高于AO3401A，這意味著AO3401A在某些應用中可能具有更高的效率。此外，AO3401A可能在低電壓應用中有更好的表現，因為其柵極閾值電壓較低。

3. 工作溫度范圍和功耗：
   AO3401和AO3401A的工作溫度范圍大致相同，一般為-55°C到+150°C，適用于大部分工業和消費類產品。然而，它們的功耗略有差異，AO3401A的功耗略微降低，適合更節能的設計。

4. 市場可替代性：
   AO3401和AO3401A的主要區別體現在微小的參數調整上，因此在大多數電路設計中它們可以互換使用，特別是在對導通電阻要求不高的場景下。然而，如果對功耗有嚴格要求或在低電壓下工作，AO3401A可能是更好的選擇。

二、常見型號及其參數

AO3401和AO3401A作為P溝道MOSFET的代表，在市場上有許多類似的替代型號。以下是一些常見的型號及其參數：

1. AO3401

• 封裝：SOT-23

• 漏源電壓（Vds）：-30V

• 連續漏極電流（Id）：-4.1A

• 導通電阻（Rds(on)）：<85mΩ

• 柵極閾值電壓（Vgs(th)）：-1.0V至-3.0V

• 工作溫度：-55°C至150°C

2. AO3401A

• 封裝：SOT-23

• 漏源電壓（Vds）：-30V

• 連續漏極電流（Id）：-4.1A

• 導通電阻（Rds(on)）：<70mΩ

• 柵極閾值電壓（Vgs(th)）：-0.9V至-3.0V

• 工作溫度：-55°C至150°C

3. 替代型號

• SI2301：同樣是P溝道MOSFET，參數和AO3401接近，適合用在電源管理和開關控制電路中。

• PMV20XN：擁有類似的電壓和電流額定值，主要區別在于封裝和導通電阻。

• IRLML6402：低Rds(on)，適用于要求低導通電阻的電路設計。

三、工作原理

AO3401和AO3401A作為P溝道MOSFET，其工作原理與典型的場效應晶體管類似。MOSFET分為三極：漏極（Drain）、源極（Source）和柵極（Gate）。P溝道MOSFET的特點是在源極連接正電壓時，漏極電流通過，且柵極電壓必須比源極電壓低。

1. 導通與關斷：
   當柵極電壓低于源極電壓時，MOSFET導通，電流從源極流向漏極；反之，如果柵極電壓等于或高于源極電壓，MOSFET則處于關斷狀態。

2. Rds(on)的影響：
   導通電阻Rds(on)直接影響MOSFET的效率。Rds(on)越小，MOSFET在導通狀態下的功耗越低，因此AO3401A的低導通電阻使其在電源轉換和開關控制中表現更佳。

3. 柵極驅動電壓：
   P溝道MOSFET的柵極驅動電壓通常是負電壓，設計者需確保驅動電路能夠提供足夠的負電壓以便MOSFET正確導通和關斷。

四、特點及作用

1. 體積小：
   AO3401和AO3401A的SOT-23封裝使它們非常適合用于空間有限的小型電子設備，如手機、智能手表等。

2. 低導通電阻：
   AO3401A的低導通電阻使其在高效電源管理電路中尤為重要，能夠有效降低功耗，提升系統效率。

3. 高速開關性能：
   AO3401和AO3401A具有優異的開關特性，能夠在高速信號切換場合中發揮重要作用。

4. 寬廣的工作溫度范圍：
   它們的工作溫度范圍寬廣，能夠在惡劣環境下穩定工作，適合工業自動化、汽車電子等領域。

5. 保護電路設計簡便：
   P溝道MOSFET在應用中通常需要較少的保護電路，簡化了電路設計，使得AO3401和AO3401A成為初學者的理想選擇。

五、應用領域

AO3401和AO3401A被廣泛應用于各種電子設備中，特別是在電源管理和開關電路設計中。它們的低導通電阻和小封裝使得這些器件成為現代電子設計中不可或缺的部分。

1. 電源管理：
   這些MOSFET常用于便攜設備的DC-DC轉換器和線性穩壓器中，能夠高效地控制電流流動。

2. 開關控制電路：
   在數字電路中，AO3401和AO3401A用于高速開關電路，能夠快速響應數字信號的切換需求。

3. 鋰電池充電管理：
   由于它們的低功耗特性，AO3401和AO3401A常用于電池充電管理電路，能夠有效提升充電效率并延長電池壽命。

4. 電機驅動電路：
   在一些小型電機驅動電路中，P溝道MOSFET被用作高效開關元件，能夠精確控制電機的啟停。

5. 汽車電子：
   AO3401和AO3401A由于其高效性和寬溫度適應性，也被用于汽車電子系統中，如座椅加熱控制、照明系統等。

六、替代型號選擇與建議

在實際設計中，如果AO3401或AO3401A缺貨，可以選擇相似參數的替代型號。但需要注意的是，盡管替代型號在大部分參數上接近，但某些微小的差異可能影響系統的整體性能，特別是在高精度或高要求的應用中。因此，設計人員在選擇替代型號時，應特別關注以下幾點：

1. Rds(on)的差異：
   替代型號的導通電阻可能有所不同，需確保該參數在可接受范圍內，否則可能導致電路中的損耗增加。

2. 柵極驅動電壓要求：
   某些替代型號的柵極驅動電壓要求不同，必須確認驅動電路能夠滿足新型號的要求。

3. 封裝兼容性：替代型號可能使用不同的封裝形式，雖然SOT-23封裝是常見的選擇，但如果替代型號采用其他封裝形式，如SOT-323或DFN等，設計者需要重新評估PCB布局的兼容性。這一點在空間有限的設計中尤為重要，因為封裝差異可能導致安裝不匹配或電氣連接問題。

4. 熱管理：
   替代型號在熱阻（Thermal Resistance）上的表現可能不同，特別是當功率損耗較高時，需要考慮散熱能力的差異。如果替代型號的熱管理能力不足，可能導致器件過熱甚至損壞，因此設計時應仔細評估散熱設計。

5. 開關速度和柵極電荷：
   替代型號的開關速度和柵極電荷也需要考慮，這些參數直接影響MOSFET的開關損耗。在高頻應用中，柵極電荷較小的型號能夠減少開關時間，提升電路效率。

七、AO3401/AO3401A與其他MOSFET型號的對比

在實際設計中，除了AO3401和AO3401A外，還有許多其他性能相似的MOSFET型號，它們在某些應用場景下可以作為備選方案。以下是幾款常見的替代型號和AO3401/AO3401A的性能對比：

1. SI2301
   SI2301是一款P溝道MOSFET，適用于-20V至-30V的電壓范圍，具有與AO3401相似的漏源電壓和電流額定值。其導通電阻略高于AO3401，因此在一些高效要求較低的場合，SI2301是一個合適的替代選擇。該器件同樣采用SOT-23封裝，具備較好的市場可獲得性。

2. PMV20XN
   PMV20XN的主要優勢在于其低導通電阻，適用于高效開關電路。在某些高頻率開關電路中，PMV20XN的低Rds(on)使其在效率方面具有明顯的優勢。此外，它還具有更好的柵極驅動性能，特別適用于要求快速切換的場景。

3. IRLML6402
   IRLML6402也是一款性能優異的P溝道MOSFET，其低導通電阻和高功率處理能力使其成為AO3401/AO3401A的有效替代品。特別是在需要處理較大電流的場合，IRLML6402憑借其出色的電流承載能力能夠確保系統的穩定性和可靠性。

4. BSS84
   BSS84是一款常見的P溝道MOSFET，雖然其導通電阻較高，但它在較低的漏極電流需求下仍能提供穩定的性能表現，適合于不追求高效率的電路設計。

八、AO3401/AO3401A的典型應用實例

在實際應用中，AO3401和AO3401A經常被用于電源管理、開關控制、負載驅動等各種領域。以下是幾個典型的應用實例，展示了這些MOSFET在實際電路中的作用和效果。

1. 便攜設備中的電源管理
   在便攜設備中，如智能手機、平板電腦、可穿戴設備，電源管理模塊是核心組成部分。AO3401和AO3401A由于其小尺寸和低功耗特點，通常被用于DC-DC降壓轉換器電路中，提供高效的電源轉換功能。例如，在某款智能手表的設計中，AO3401用于電源的主開關，能夠快速且高效地控制電池電源向其他電路的供電。

2. LED照明驅動電路
   在LED驅動電路中，AO3401/AO3401A被用于控制電流的流動，確保LED燈具的穩定點亮。由于LED對驅動電流的精確控制要求高，AO3401的低導通電阻能夠降低電流損耗，從而延長LED的使用壽命。在某些小型燈具或照明系統中，AO3401被廣泛用于驅動LED串。

3. 電池充電保護電路
   充電器和移動電源中的電池充電保護電路通常使用P溝道MOSFET來控制充電過程，防止過充或過放。AO3401在這種電路中發揮了重要作用，通過快速切換充電路徑，保護鋰電池免受損壞。其低功耗特性也使得整個充電管理系統更加節能高效。

4. DC電機控制電路
   在小型電機控制電路中，AO3401作為開關器件用于電機驅動電路中，通過柵極電壓控制電機的啟停和轉速調節。由于AO3401能夠處理較大的電流，其在小型家電、電動玩具或風扇等設備中有著廣泛的應用。

5. 汽車電子系統
   汽車電子系統要求器件能夠在嚴苛的環境中工作，并具有較高的耐熱性和耐壓性。AO3401和AO3401A由于其寬廣的工作溫度范圍和較強的電流處理能力，常用于汽車的照明系統、座椅加熱、車載娛樂系統等模塊中。它們能夠在車載電源波動較大的環境中保持穩定的工作性能，確保系統可靠運行。

九、設計中的注意事項

在使用AO3401或AO3401A進行電路設計時，設計者需要注意以下幾個關鍵點，以確保電路能夠正常運行并發揮最佳性能：

1. 柵極驅動電路的設計
   由于P溝道MOSFET需要負柵極驅動電壓，因此驅動電路必須確保能夠提供足夠的負電壓，使MOSFET進入導通狀態。設計者需要仔細選擇驅動器件，確保其能夠與MOSFET的柵極特性匹配。

2. 散熱設計
   盡管AO3401和AO3401A的功耗較低，但在高電流應用中，仍需考慮散熱問題。設計時應確保電路板具備良好的散熱通道，可以通過增加銅箔面積或使用散熱片來提升散熱性能。

3. 開關速度與噪聲控制
   MOSFET在高速開關過程中會產生瞬態電流，這可能引發電磁干擾（EMI）。設計者可以在電路中增加緩沖電路或濾波器，降低開關噪聲，提高系統的抗干擾能力。

4. 器件的額定電壓與電流選擇
   在設計電源管理或驅動電路時，必須確保所選MOSFET的額定電壓和電流能夠滿足應用需求。AO3401和AO3401A的漏源電壓為-30V，連續漏極電流為-4.1A，適合大多數中小功率應用，但對于更大功率需求的場合，可能需要選擇更高電壓和電流額定值的替代型號。

十、結論

AO3401和AO3401A作為P溝道MOSFET在電子設計中發揮了重要作用。它們具有體積小、導通電阻低、工作溫度范圍廣、功耗低等優點，廣泛應用于電源管理、開關控制、LED驅動、電池充電管理等領域。兩者的主要區別體現在導通電阻和功耗上，設計者可以根據實際應用需求選擇合適的型號。此外，市場上還有許多類似的替代型號，如SI2301、PMV20XN、IRLML6402等，它們在一定條件下可以替代AO3401和AO3401A。

在電路設計中，工程師應注意器件的柵極驅動、散熱設計、開關噪聲控制等問題，以確保MOSFET能夠發揮最佳性能并確保系統的穩定運行?？偟膩碚f，AO3401和AO3401A因其卓越的性能和廣泛的適應性，成為了現代電子設計中不可或缺的重要元件。
