B340、SS34 和 SK34 都是常見的肖特基二極管型號，它們具有相似的功能，但在參數和應用領域上有些不同。肖特基二極管是利用肖特基勢壘的整流器件，具有低正向壓降和快速響應的特點，廣泛應用于電源管理、開關電源、轉換器等電子設備中。接下來將詳細介紹 B340、SS34 和 SK34 的區別、常見型號、參數、工作原理、特點、作用及應用。

一、B340、SS34、SK34的區別

1. 型號區別

B340、SS34 和 SK34 都是 3A 40V 的肖特基二極管，它們可以認為是功能相近的替代型號，但它們的生產廠商和命名方式不同。B340 是 Vishay 公司的產品，而 SS34 和 SK34 是不同廠家推出的同類產品，如 Littelfuse 和 Diodes Inc 等。這些二極管雖然名字不同，但由于規格基本一致，通?？梢曰ハ啻?。

2. 封裝區別

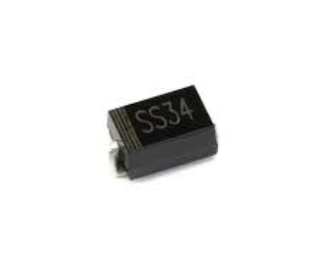

B340、SS34 和 SK34 都采用常見的 SMA（DO-214AC）封裝形式。SMA 封裝具有體積小、散熱性好、安裝方便的優點，適合高密度電子電路的設計。相比其他封裝形式，如 SMB 和 SMC，SMA 尺寸較小，適用于中等功率要求的電路設計中。

3. 性能和材料上的差異

雖然 B340、SS34 和 SK34 在規格表上的參數非常接近，但它們的具體性能可能因材料和工藝的差異而略有不同。例如，某些產品的漏電流可能略低，反向恢復時間稍有差異，影響實際應用中的效率表現。不同廠商生產的二極管可能在質量控制、可靠性和壽命上存在些許差異，但這些差異通常不影響替代使用。

二、常見型號

B340、SS34 和 SK34 是三個具體型號，此外，市場上還有其他常見的 3A 40V 肖特基二極管型號，如：

• SB340：具有相似的電流和電壓額定值，通常用于低壓電源和整流電路中。

• 1N5822：同樣是 3A 的肖特基二極管，但電壓可達到 40V。

• MBR340：是摩托羅拉（現為安森美）推出的肖特基二極管，性能與上述型號相似。

這些型號之間的差異主要體現在不同的生產商和產品認證上。工程師在選擇替代型號時，通常只需確保額定電流和電壓相同，其他小差異可以忽略。

三、主要參數

以下是 B340、SS34 和 SK34 的主要參數對比：

從參數上看，這三款二極管的主要電氣性能幾乎沒有區別，正向電流和反向電壓都為 3A 和 40V，正向壓降也非常接近。正是由于這些參數的高度一致性，B340、SS34 和 SK34 在多數情況下可以相互替代使用。

四、工作原理

B340、SS34 和 SK34 作為肖特基二極管，具有與普通 PN 結二極管不同的工作原理。其主要特性來自于肖特基勢壘，這是金屬與半導體接觸時形成的勢壘。具體工作原理如下：

1. 低正向壓降：肖特基二極管的正向壓降較低，通常在 0.2V 至 0.5V 之間，比普通硅二極管的 0.7V 至 1V 低。這是因?yàn)樾ぬ鼗O管中沒有像普通 PN 結二極管那樣的電荷擴散過程，電子從金屬側直接注入半導體材料，從而減少了電壓損耗。

2. 快速開關速度：肖特基二極管沒有存儲電荷現象，因此它的反向恢復時間非常短（通常在納秒級）。這使得它非常適合于高頻應用中，例如開關電源和高頻整流器中。

3. 高反向漏電流：與普通二極管相比，肖特基二極管的反向漏電流較高。雖然這個漏電流通常不會導致嚴重問題，但在某些對功耗特別敏感的電路中需要特別注意這一點。

五、特點

B340、SS34 和 SK34 作為肖特基二極管，都具有以下共同的特點：

1. 低正向電壓降：由于采用肖特基結構，這些二極管的正向電壓降通常低于 0.5V，這使它們在低電壓應用中具有優勢，能夠有效降低功耗。

2. 快速開關速度：由于沒有電荷存儲效應，它們的反向恢復時間極短，通常小于 10ns。這使得它們非常適用于高速切換場合，例如 DC-DC 轉換器和高頻整流電路。

3. 小封裝體積：這些二極管采用 SMA 封裝，體積小且具有良好的散熱能力，適合高密度電路板設計。

4. 高效能低功耗：正是由于低正向壓降和快速開關性能，它們在實際使用中表現出高效能和低功耗的特點，適合用于能效要求高的場合。

六、作用

B340、SS34 和 SK34 的主要作用是在整流電路中充當高效的整流器件。它們的低正向壓降和快速響應特性使它們成為開關電源、DC-DC 轉換器和其他高頻電路中的理想選擇。具體作用包括：

1. 整流功能：在 AC-DC 轉換電路中，這些二極管通常作為橋式整流器的一部分，負責將交流電壓轉換為直流電壓。

2. 保護功能：在一些電路中，這些二極管可以用作反向電壓保護元件，防止因電源反接導致電路損壞。

3. 電壓鉗位：肖特基二極管由于其低壓降特性，常用于電路中的鉗位元件，限制電壓峰值，保護電路中的敏感元件不受高壓影響。

七、應用

B340、SS34 和 SK34 由于其優異的性能，被廣泛應用于多個領域：

1. 開關電源：在開關電源中，肖特基二極管常用作輸出整流器件，因其低壓降能有效降低功耗，提升電源效率。

2. DC-DC 轉換器：在 DC-DC 降壓或升壓轉換器中，肖特基二極管用于實現快速的電流導通和關斷，保證電路的高效運行。

3. 電源適配器：肖特基二極管也常用于各類電源適配器中，幫助設備實現高效的能量傳遞和整流功能。

4. 太陽能逆變器：在太陽能逆變器中，肖特基二極管用于整流和能量管理，它們的高效能和低功耗特點非常適合太陽能應用。

5. 汽車電子：由于肖特基二極管具有低壓降和高電流處理能力，常用于汽車電子系統中的保護電路和電源管理模塊。

八、代替型號

對于 B340、SS34 和 SK34 來說，市場上有許多類似功能的二極管可以作為替代型號使用。例如：

• SB340：它同樣是 3A 40V 的肖特基二極管，具有相似的電氣性能。

• MBR340：這是一款摩托羅拉（現為安森美）生產的 3A 40V 肖特基二極管，與 B340、SS34 和 SK34 的性能類似，適用于要求較高的電源應用。

• SR340：SR340 是一款額定為 3A 40V 的肖特基二極管，適合高頻開關電源和整流應用。

• STPS3L40：STPS3L40 是意法半導體（STMicroelectronics）推出的一款 3A 40V 肖特基二極管，具有良好的熱性能和快速開關能力。

在選擇替代型號時，設計師通常關注以下幾個方面：

1. 電氣參數：替代型號的額定電流、反向電壓和正向壓降應與原型號相近，以保證電路性能。

2. 封裝類型：確保替代型號的封裝形式與原型號兼容，以便在 PCB 板上安裝。

3. 制造商的可靠性：選擇知名廠商的產品，確保其質量和可靠性。

4. 熱特性：考慮替代二極管的熱特性，確保在電流負載條件下能有效散熱，避免過熱。

九、總結

B340、SS34 和 SK34 是功能相近的肖特基二極管型號，它們在許多應用場景中可以互相替代。這些二極管的共同特點是低正向壓降、快速開關速度和適應高頻應用的能力，使它們廣泛應用于電源管理、開關電源、整流和保護電路等領域。

在實際應用中，選擇合適的二極管不僅要關注電氣參數的匹配，還需考慮熱管理和封裝兼容性，以確保電路的長期穩定性和可靠性。工程師在設計電路時，需根據具體的應用需求，選擇適合的型號進行替代，以優化電路性能，提升整體效率。

最后，肖特基二極管在現代電子設計中發揮著不可或缺的作用，隨著技術的不斷進步和市場需求的變化，相信在未來會有更多新型號的肖特基二極管推出，為電子設備的高效運行提供更好的解決方案。

希望以上內容能夠?yàn)槟峁╆P(guān)于 B340、SS34 和 SK34 及其替代型號的詳細理解。如果您有更多的具體問題或需要更深入的討論，歡迎隨時提問！
