ATmega328P 詳細介紹

一、ATmega328P概述

ATmega328P是Atmel（現為Microchip Technology）推出的一款高性能8位微控制器，基于AVR架構。其主要應用于Arduino平臺，是Arduino Uno等開發板的核心控制器。ATmega328P以其較高的性價比和豐富的功能，廣泛應用于嵌入式系統、家電控制、傳感器網絡等領域。

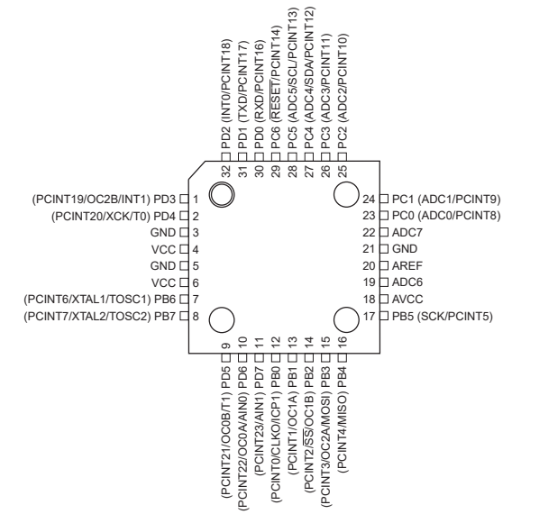

二、引腳圖

ATmega328P的引腳分布如圖所示（具體引腳圖可在相關文檔或數據手冊中查看，通常包含在Microchip的官方網站上）。以下是ATmega328P的引腳功能概述：

注：此處為簡要引腳分布，實際引腳數量和功能請參考數據手冊。

三、常見型號

ATmega328P有多種封裝和版本，常見型號包括：

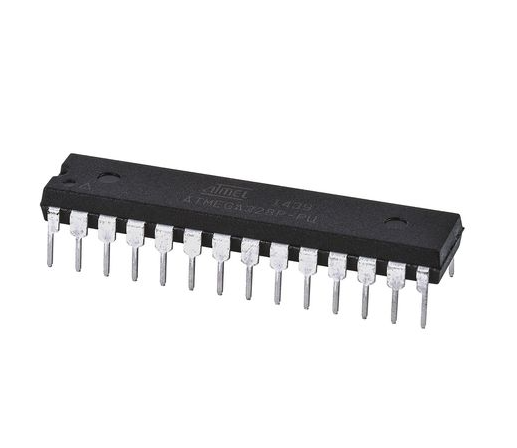

1. ATmega328P-PU：DIP封裝，28引腳

2. ATmega328P-AU：TQFP封裝，32引腳

3. ATmega328P-MU：MLF封裝，32引腳

不同型號的ATmega328P在封裝、引腳排列及應用場景上略有不同，用戶可根據具體需求進行選擇。

四、參數

ATmega328P的主要技術參數包括：

• 工作電壓：1.8V至5.5V

• 最大工作頻率：20MHz（在5V時）

• Flash內存：32KB（包括引導加載程序）

• SRAM：2KB

• EEPROM：1KB

• I/O端口：23個（PD、PB、PC端口）

• ADC分辨率：10位（6個通道）

• PWM通道：6個（對比輸出模式）

• 工作溫度范圍：-40°C至85°C（工業級）

五、工作原理

ATmega328P基于AVR架構，采用哈佛結構，程序存儲和數據存儲分開。它可以通過編寫C或匯編語言程序，利用內置的指令集進行高效的控制和計算。

1. 存儲器架構：ATmega328P的存儲器分為程序存儲器（Flash）、數據存儲器（SRAM）和EEPROM。程序存儲器用于存儲用戶編寫的程序，SRAM用于存儲運行時數據，EEPROM用于存儲非易失性數據。

2. 輸入輸出控制：每個引腳可配置為輸入或輸出，用戶可以通過相應的寄存器來控制每個引腳的狀態。輸入引腳可讀取傳感器數據，輸出引腳可控制LED、繼電器等外設。

3. 中斷處理：ATmega328P支持多種中斷源，包括外部中斷、定時器中斷等，可以通過中斷向量來實現對特定事件的快速響應。

4. 時鐘系統：ATmega328P內部集成了時鐘振蕩器，可以通過外部晶振或內部振蕩器工作。系統時鐘頻率影響指令執行速度和定時器精度。

六、特點

ATmega328P具有以下主要特點：

1. 高集成度：集成了多種功能模塊，包括ADC、PWM、USART、SPI等，減少了外部組件數量。

2. 低功耗：支持多種低功耗模式，適合于電池供電的應用。

3. 易于編程：支持多種編程環境，如Arduino IDE，用戶可以快速上手。

4. 豐富的外設接口：支持多種通信協議（I2C、SPI、UART），便于與其他設備通信。

5. 廣泛的應用支持：由于其低成本和高性能，ATmega328P被廣泛應用于教育、DIY項目、工業控制等領域。

七、作用

ATmega328P在各種電子產品中的作用不可或缺，主要體現在以下幾個方面：

1. 控制器：作為嵌入式系統的核心，負責數據處理、控制邏輯和外設管理。

2. 數據采集：通過ADC等模塊進行數據采集和信號處理，廣泛應用于傳感器和儀器儀表中。

3. 通信接口：實現與其他設備的通信，支持多種協議，方便信息交換。

4. 實時監控：通過定時器和中斷實現實時監控和控制，提高系統反應速度。

5. 用戶交互：通過按鈕、LED等外設與用戶進行交互，提供友好的操作體驗。

八、應用

ATmega328P的應用領域非常廣泛，具體包括但不限于：

1. 教育與培訓：作為Arduino平臺的核心組件，廣泛用于電子課程和學習項目，幫助學生掌握嵌入式編程。

2. 智能家居：用于智能家居控制系統中，如智能燈光、智能溫控等，實現自動化控制。

3. 工業自動化：在生產線控制、數據采集與監測系統中，ATmega328P負責設備的控制與協調。

4. 可穿戴設備：由于其低功耗特性，適合用于健康監測、運動追蹤等可穿戴設備中。

5. 機器人控制：用于機器人項目中，控制運動和執行任務，廣泛應用于教育和研究領域。

6. 物聯網（IoT）：在物聯網應用中，ATmega328P可用作傳感器節點或網關，進行數據采集和傳輸。

九、成為了許多嵌入式系統的首選微控制器

ATmega328P憑借其出色的性能、豐富的功能和良好的可編程性，成為了許多嵌入式系統的首選微控制器。無論是在教育、工業控制，還是在個人創意項目中，ATmega328P都展現了其強大的功能和靈活的應用潛力。隨著科技的發展，ATmega328P的應用領域仍在不斷擴展，未來會有更多創新的產品和解決方案誕生。

十、開發工具與環境

ATmega328P的開發環境豐富，用戶可以選擇多種開發工具來編寫和調試程序，主要包括：

1. Arduino IDE

Arduino IDE是最流行的開發環境之一，特別適合初學者和愛好者。該環境提供了簡單易用的編程接口，使用戶可以通過Arduino語言（基于C/C++）輕松編寫代碼，并通過USB接口上傳到ATmega328P。Arduino庫的豐富性使得各種外設的控制變得更加簡單，極大地縮短了開發周期。

2. Atmel Studio

Atmel Studio是Microchip為AVR和ARM微控制器開發的集成開發環境（IDE）。它提供了更專業的功能，包括代碼優化、調試工具和對硬件的更深層次控制，適合更復雜的項目開發。Atmel Studio支持C和匯編語言編程，提供強大的庫支持和示例代碼。

3. PlatformIO

PlatformIO是一個開源的物聯網開發生態系統，支持多種硬件平臺，包括ATmega328P。它為開發者提供了統一的開發環境，支持多種開發板和框架。PlatformIO的優勢在于它的跨平臺特性，用戶可以在Windows、Linux和macOS等操作系統上進行開發。

4. 命令行工具

對于有經驗的開發者，可以使用命令行工具進行編譯和上傳程序。GNU AVR工具鏈是一個開源項目，包含了編譯、鏈接和上傳程序的工具。用戶可以根據自己的需求自定義構建過程，實現高度的靈活性和控制。

十一、編程與實例

1. 基本LED閃爍示例

以下是一個簡單的Arduino代碼示例，用于實現LED的閃爍功能：

void setup() {
  pinMode(LED_BUILTIN, OUTPUT); // 設置內置LED為輸出模式
}

void loop() {
  digitalWrite(LED_BUILTIN, HIGH); // 點亮LED
  delay(1000);                     // 延遲1秒
  digitalWrite(LED_BUILTIN, LOW);  // 熄滅LED
  delay(1000);                     // 延遲1秒
}

2. 溫度傳感器讀取示例

下面是一個使用DS18B20溫度傳感器的Arduino示例代碼：

#include <OneWire.h>
#include <DallasTemperature.h>

OneWire oneWire(2); // 數據引腳連接到數字2
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin(); // 初始化溫度傳感器
}

void loop() {
  sensors.requestTemperatures(); // 請求溫度數據
  Serial.print("Temperature: ");
  Serial.print(sensors.getTempCByIndex(0)); // 打印第一個傳感器的溫度
  Serial.println(" °C");
  delay(1000); // 每秒讀取一次
}

3. 使用PWM控制電機

通過PWM信號控制直流電機的速度是ATmega328P的一項常見應用。下面的代碼示例演示了如何通過PWM控制電機轉速：

const int motorPin = 9; // 連接到PWM引腳

void setup() {
  pinMode(motorPin, OUTPUT);
}

void loop() {
  for (int speed = 0; speed <= 255; speed++) { // 逐漸增加速度
    analogWrite(motorPin, speed); // 輸出PWM信號
    delay(10);
  }
  for (int speed = 255; speed >= 0; speed--) { // 逐漸降低速度
    analogWrite(motorPin, speed);
    delay(10);
  }
}

十二、常見問題與解決方案

1. 如何解決編程上傳失敗的問題？

• 檢查驅動程序：確保計算機上已安裝Arduino驅動程序，特別是在Windows操作系統中。

• 選擇正確的板子和端口：在Arduino IDE中，確保已選擇正確的開發板（如Arduino Uno）和對應的COM端口。

• 重啟IDE或電腦：有時重啟Arduino IDE或計算機可以解決上傳問題。

2. 如何調試程序中的錯誤？

• 串口監視器：使用串口監視器輸出調試信息，幫助定位程序執行中的問題。

• 逐步調試：逐步注釋掉部分代碼，逐步運行以找出問題所在。

• LED指示：通過LED燈的狀態來指示程序運行到哪一步，以幫助調試。

十三、未來展望

隨著物聯網（IoT）、人工智能（AI）和智能硬件的快速發展，ATmega328P及其相關技術在未來將會迎來更多的應用機會。盡管技術在不斷進步，但ATmega328P的低成本、高效能依然使其在許多項目中占有一席之地。

1. 與新技術的結合

ATmega328P可以與各種傳感器、模塊結合，構建出復雜的智能系統。例如，結合Wi-Fi或藍牙模塊（如ESP8266、HC-05）可以實現遠程控制和數據監測。

2. 教育領域的持續應用

隨著STEM教育的推廣，ATmega328P仍將是電子教育和DIY項目中的重要組成部分，幫助學生和愛好者學習嵌入式編程和硬件設計。

3. 新興應用場景

在智能家居、可穿戴設備、健康監測等領域，ATmega328P的靈活性和可編程性使其成為理想的控制器選擇，能夠滿足用戶日益增長的個性化需求。

總結

ATmega328P作為一種廣泛應用的微控制器，憑借其強大的功能、易用的開發環境和豐富的外設接口，深受開發者和愛好者的喜愛。從基礎的LED控制到復雜的傳感器網絡應用，ATmega328P展示了其在嵌入式系統中的巨大潛力。隨著科技的不斷進步，ATmega328P及其衍生應用將在未來繼續發揮重要作用。
