原標題：基于51單片機的智能空調溫度控制系統設計（原理圖+程序+論文+仿真）

設計一個基于51單片機的智能空調溫度控制系統，涉及的內容包括硬件設計（如原理圖、器件選擇）、軟件設計（如程序代碼）、系統的功能和仿真驗證等。以下是該項目的一個詳細設計思路，涵蓋了電路框圖、元器件選擇的理由、程序設計的概要和仿真分析。

一、系統設計概述

智能空調溫度控制系統的核心是51單片機。通過該系統，可以監控環境溫度，并根據設定溫度控制空調的啟停。溫控系統的設計思路為：

• 采集溫度信號：使用溫度傳感器。

• 溫度控制：根據采集的溫度數據，使用繼電器控制空調的開關。

• 顯示與用戶交互：使用LCD顯示器顯示當前溫度，并通過按鍵或旋鈕進行設定溫度調整。

二、系統功能要求

1. 溫度采集：實時采集環境溫度。

2. 溫度設定：用戶可以設定目標溫度。

3. 溫控調節：根據當前溫度與設定溫度的對比，控制空調的啟停。

4. 顯示與交互：顯示當前溫度和設定溫度，提供按鍵輸入接口。

5. 自動保護：當溫度過高或過低時，自動啟用空調或關閉空調。

三、元器件選擇與電路設計

1. 51單片機（核心處理單元）

型號選擇：AT89C51 或 STC89C52RC
功能：51單片機作為系統的核心，負責溫度采集、控制邏輯判斷、顯示管理等任務。選擇理由：

• 性能較好，滿足系統的實時性要求。

• 提供豐富的I/O接口，便于連接傳感器、按鍵、顯示屏等外設。

• 穩定可靠，價格適中，易于開發。

2. 溫度傳感器

型號選擇：DS18B20 或 LM35
功能：溫度傳感器用于檢測環境溫度并將模擬信號或數字信號傳輸給51單片機。選擇理由：

• DS18B20：數字信號輸出，具有較高的精度，接口簡單。

• LM35：模擬輸出，可提供直流電壓與溫度成線性關系。

3. LCD顯示模塊

型號選擇：1602 LCD 或 12864 LCD
功能：用于顯示當前溫度和設定溫度，便于用戶查看和調整。選擇理由：

• 1602 LCD簡單易用，支持顯示兩行文字，足夠顯示溫度信息。

• 12864 LCD可提供更高的分辨率和豐富的顯示內容。

4. 按鍵輸入模塊

型號選擇：普通矩陣按鍵，或者旋轉編碼器（可選）
功能：用戶通過按鍵調節溫度設定，或者通過旋轉編碼器來調節溫度。選擇理由：

• 矩陣按鍵：成本低，使用簡單，適合簡單的用戶輸入。

• 旋轉編碼器：能夠提供更精確的溫度調節，適合高級功能需求。

5. 繼電器模塊（控制空調啟停）

型號選擇：SRD-05VDC-SL-C
功能：繼電器用于控制空調電源的開關，51單片機通過繼電器驅動空調。選擇理由：

• 性價比高，適合低電流控制高功率設備（空調）。

• 可以通過低電壓信號控制較高電壓的負載，保證電路的安全性。

6. 電源模塊

型號選擇：LM7805電壓穩壓芯片
功能：為單片機及其他模塊提供穩定的5V電源。選擇理由：

• 穩壓功能強大，適用于小功率系統。

• 容易獲取，價格低廉。

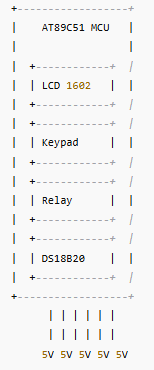

四、電路框圖

電路框圖大致如下：

1. AT89C51單片機：通過GPIO口與LCD、按鍵、溫度傳感器、繼電器進行交互。

2. LCD顯示：顯示當前溫度與設定溫度。

3. 按鍵：用戶用來設置目標溫度。

4. 繼電器：控制空調開關。

5. 溫度傳感器：監測環境溫度。

五、程序設計

程序的設計包括溫度讀取、溫控判斷、按鍵輸入處理、繼電器控制等部分。以下是一個簡化的偽代碼流程：

1. 初始化系統：

• 初始化LCD顯示、按鍵、溫度傳感器。

• 設置初始溫度。

2. 溫度采集：

• 從溫度傳感器獲取當前溫度。

3. 溫控判斷：

• 比較當前溫度與設定溫度。

• 如果當前溫度高于設定溫度，打開空調；否則，關閉空調。

4. 按鍵輸入處理：

• 按鍵被按下時，調整設定溫度。

5. 更新顯示：

• 在LCD上實時顯示當前溫度和設定溫度。

六、仿真

仿真部分可以使用Proteus等軟件進行驗證。仿真步驟如下：

1. 電路搭建：在Proteus中建立51單片機的電路，連接傳感器、LCD、按鍵、繼電器等。

2. 程序編寫：將單片機的程序下載到Proteus中模擬執行。

3. 仿真測試：通過改變溫度傳感器的輸入，觀察LCD顯示和繼電器的動作，驗證溫控系統的功能是否正常。

七、總結與展望

本設計基于51單片機完成了智能空調溫度控制系統的設計。通過溫度傳感器、按鍵和繼電器的結合，能夠?qū)崿F(xiàn)溫度采集與控制。LCD顯示實時數據，用戶可以方便地調節溫度設定，保證了系統的智能化和易操作性。

未來，可以進一步優化該系統的精度、響應速度以及用戶交互界面，例如通過增加Wi-Fi模塊實現遠程控制，或者通過增加PID控制算法提升溫度控制的精度。

這就是基于51單片機的智能空調溫度控制系統的設計思路與過程。該系統的核心部分包括51單片機、溫度傳感器、繼電器和顯示模塊的協同工作。
