原標題：基于32單片機的俄羅斯方塊

1. 項目概述

項目目標：設計并實現一個基于32位單片機的俄羅斯方塊游戲。項目包含硬件選型、軟件設計和調試等方面。目標是讓玩家通過簡單的按鈕操作進行游戲，單片機負責游戲邏輯、顯示以及輸入響應等。

所用單片機：STM32系列32位微控制器，因其性能優異、外圍接口豐富、開發工具完善，非常適合用于中等復雜度的嵌入式游戲開發。

2. 選擇32位單片機 STM32F103VBT6

器件型號：

• 型號: STM32F103VBT6

• 型號特點: STM32F103VBT6屬于STMicroelectronics的STM32F1系列，采用ARM Cortex-M3架構，主頻高達72MHz，擁有64KB閃存和20KB SRAM，非常適合需要一定處理能力的嵌入式應用。

• 作用: 控制整個游戲的流程，包括游戲邏輯運算、顯示控制、輸入響應等。該單片機具有多種外設接口，如GPIO、PWM、UART等，方便連接按鍵、LED顯示屏等外部器件。

• 選擇理由: 該單片機具備較強的運算能力，且功耗低、開發環境成熟，能夠滿足俄羅斯方塊這種2D游戲的運算需求。32位的處理能力能夠更流暢地處理方塊旋轉、移動等操作。

3. 顯示屏選擇：TFT LCD 320x240

器件型號：

• 型號: ILI9341 2.8寸TFT LCD顯示屏

• 作用: 顯示游戲界面，包括游戲方塊、分數等信息。

• 選擇理由: ILI9341具有320x240的分辨率，顏色顯示豐富，可以提供較好的視覺效果。與STM32的兼容性良好，且有豐富的驅動庫支持，開發起來更為便捷。

4. 按鍵輸入：矩陣鍵盤

器件型號：

• 型號: 4x4矩陣鍵盤

• 作用: 用于控制方塊的移動、旋轉、暫停等操作。

• 選擇理由: 4x4矩陣鍵盤操作簡單，成本低，接口占用較少的I/O端口，能夠提供足夠的按鍵操作來控制游戲過程。

5. 電源管理：LDO穩壓器

器件型號：

• 型號: AMS1117-5.0

• 作用: 提供穩定的5V電源。

• 選擇理由: AMS1117是一款低壓差線性穩壓器，適用于將輸入電壓（如5V或12V）轉換為單片機需要的穩定電壓。功耗低，適合嵌入式應用。

6. 音效輸出：蜂鳴器

器件型號：

• 型號: KPC-8100蜂鳴器

• 作用: 提供游戲音效反饋，例如方塊放置、游戲結束時發出的提示音。

• 選擇理由: 蜂鳴器簡單易用，能夠通過GPIO引腳直接控制，非常適合在游戲中提供音效反饋。

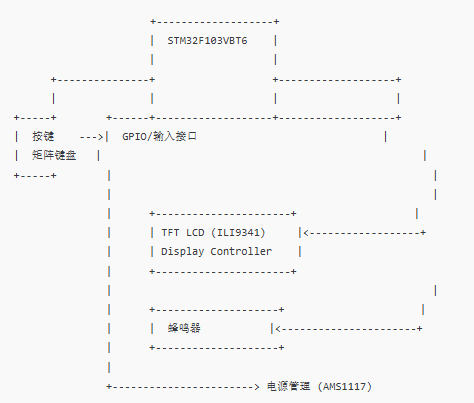

7. 電路框圖設計

接下來是基于STM32F103VBT6單片機的電路框圖設計：

8. 軟件設計

軟件架構：

• 主程序: 負責初始化硬件、執行游戲循環、檢測按鍵輸入、更新游戲畫面、播放音效等。

• 游戲引擎: 處理俄羅斯方塊的核心邏輯，包括方塊生成、移動、碰撞檢測、行消除等。

• 顯示驅動: 使用TFT LCD的顯示驅動庫，處理游戲內容在屏幕上的繪制。

• 按鍵掃描: 定期掃描矩陣鍵盤的狀態，處理用戶輸入。

具體功能實現：

• 方塊的生成與移動: 按照俄羅斯方塊的規則生成不同形狀的方塊并進行垂直或水平移動。

• 方塊的旋轉與碰撞檢測: 方塊根據用戶輸入進行旋轉，并檢測是否與已有方塊發生碰撞。

• 行消除: 當某一行完全填滿時，消除該行并更新得分。

• 游戲結束判斷: 當方塊無法再正常生成時，游戲結束，顯示最終得分。

9. 總結

基于32位單片機STM32F103VBT6的俄羅斯方塊設計，充分利用了該單片機的高性能和豐富外設接口。通過選擇合適的顯示屏、按鍵輸入、蜂鳴器等元件，整個游戲系統在硬件和軟件層面都得到了良好的支撐。選用的元器件滿足了游戲運行的基本需求，同時在開發過程中也能保證較高的穩定性和可靠性。

這個項目不僅能夠幫助理解嵌入式系統的設計原理，還能深入學習STM32單片機的開發技巧，是嵌入式開發中的一個經典應用。
