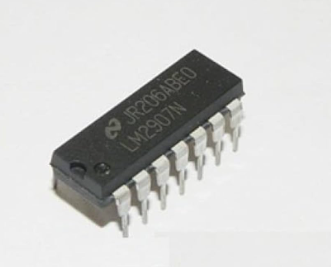

LM2907 最小工作電壓及詳細介紹

LM2907 是一款專為頻率至電壓轉換應用而設計的集成電路，廣泛應用于汽車測速儀、頻率檢測、電機速度監測等場景。它的工作電壓范圍是其重要參數之一，直接關系到電路的穩定性和應用的適用范圍。本文將全面介紹 LM2907 的最小工作電壓、相關參數、內部工作原理、特點、作用以及典型應用，并結合技術細節展開深入分析。

LM2907 的最小工作電壓

根據 LM2907 的數據手冊，這款芯片的供電電壓范圍為 +6V 至 +28V，因此其最小工作電壓為 6V。低于這一電壓時，芯片無法正常工作，可能導致頻率-電壓轉換功能失效或性能大幅下降。

在實際應用中，確保電源電壓穩定并滿足這一最低要求非常關鍵。如果電源電壓波動較大或不足以提供 6V，建議使用穩壓器或升壓電路提供穩定的電源。

LM2907 的基本參數

1. 供電電壓范圍：6V 至 28V

2. 工作溫度范圍：-40°C 至 +85°C

3. 輸入頻率范圍：寬至數十 kHz

4. 輸入阻抗：高阻抗輸入，適合與多種傳感器配合使用

5. 輸出特性：可提供線性頻率-電壓轉換輸出

這些參數使 LM2907 能夠在多種工業和消費電子環境中可靠運行。

工作原理

LM2907 的工作原理基于頻率至電壓轉換。其核心電路包含一個頻率檢測單元和一個電壓轉換單元。

1. 頻率檢測：
   輸入信號的頻率通過一個內部比較器被檢測并轉換為脈沖信號。這個比較器能夠處理正弦波、方波等多種波形輸入。

2. 電壓轉換：
   脈沖信號驅動一個積分器電路，輸出與輸入頻率成正比的電壓信號。積分器的時間常數可以通過外部電容和電阻調整，以適配不同的頻率范圍。

3. 調整功能：
   LM2907 提供了外部可調的增益和時間常數，允許用戶根據應用需求定制輸出特性。

特點與優勢

1. 高可靠性：
   LM2907 的寬工作電壓范圍和溫度范圍確保了其在惡劣環境中的穩定運行。

2. 簡單易用：
   外圍電路需求較少，僅需幾個電阻和電容即可實現頻率-電壓轉換。

3. 高靈敏度：
   高輸入阻抗設計支持與低功率信號源直接連接，無需額外的信號調理電路。

4. 線性輸出：
   輸出電壓與輸入頻率呈線性關系，便于后續處理和測量。

5. 適配性強：
   支持多種輸入波形，無需嚴格的信號整形。

應用場景

1. 汽車測速儀：
   在汽車電子系統中，LM2907 可用來監測車輪轉速，將轉速信號轉換為線性電壓供控制單元處理。

2. 工業電機控制：
   在工業電機中，LM2907 可將轉速信息轉化為電壓信號，用于反饋控制或速度顯示。

3. 頻率檢測器：
   用于檢測輸入信號頻率變化，例如用于設備狀態監控或報警。

4. 振蕩器監測：
   用于測試和監測振蕩器的頻率輸出，以確保系統穩定運行。

5. 轉速表和流量計：
   LM2907 適用于各種需要將機械運動轉化為電信號的場景，如轉速表、流量計等。

外圍電路設計

LM2907 的外圍電路設計非常靈活，可以根據不同的應用調整關鍵參數。

1. 輸入信號調理：
   如果輸入信號的幅度不足，建議添加一個前置放大電路以提高信號強度。

2. 濾波電路：
   輸出端可以通過一個 RC 濾波器去除高頻噪聲，提升信號質量。

3. 增益調整：
   外接電容和電阻決定了輸出電壓與輸入頻率的比例關系。通過調整這些參數，可以優化輸出電壓的動態范圍。

4. 保護電路：
   在惡劣環境中，建議在輸入端添加一個限流電阻和一個鉗位二極管，以保護芯片免受過電壓沖擊。

使用中的注意事項

1. 供電穩定性：
   確保電源電壓穩定在 6V 以上，否則可能導致頻率-電壓轉換不準確。

2. 環境溫度影響：
   在極端高溫或低溫環境下運行時，需要留意芯片的溫度漂移性能，必要時增加散熱措施或環境溫控。

3. 輸入信號幅度：
   輸入信號的幅度應在芯片的規定范圍內，過高可能導致芯片損壞，過低可能無法有效檢測。

4. 校準：
   在關鍵應用中，建議對電路進行校準，以確保輸出電壓與輸入頻率的線性關系滿足需求。

LM2907 的實際應用案例

1. 汽車領域：
   某汽車廠商在測速儀中使用 LM2907，將車輪的轉速信號（由霍爾傳感器提供）轉換為電壓信號，結合微控制器實現速度顯示和控制。

2. 工業控制：
   在一條流水線中，LM2907 用于監測輸送帶的速度，結合 PLC 實現精確的速度調節。

3. 醫療設備：
   某醫療設備使用 LM2907 監測機械臂的運動頻率，確保操作精度和穩定性。

總結

LM2907 是一款性能優異、應用廣泛的頻率-電壓轉換芯片，其最小工作電壓為 6V。這款芯片以其簡單易用、高可靠性和強適配性在工業控制、汽車電子和消費電子領域得到了廣泛應用。通過合理的外圍電路設計和參數調整，LM2907 能夠滿足多種復雜場景的需求，為工程師提供了高效的頻率-電壓轉換解決方案。
