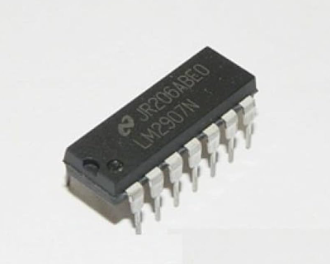

LM2907 是一種模擬信號處理芯片，廣泛應用于汽車、電子儀表等領域，主要用于將脈沖信號轉換為模擬電壓信號。該芯片可以將脈沖頻率與輸入信號的大小之間的關系轉換為與輸入信號成比例的輸出電壓。

LM2907 是一種典型的頻率到電壓轉換器，可以用于轉化汽車發動機的轉速、脈沖信號等信息為與之成比例的電壓信號。為了更好地理解 LM2907，本文將詳細介紹 LM2907 的引腳圖、功能及應用，以及芯片工作原理。

LM2907的基本概述

LM2907 是一種集成電路（IC），主要用于將頻率信號（如脈沖信號）轉換為電壓信號。頻率信號輸入時，芯片會根據輸入信號的頻率生成一個與之成比例的直流電壓輸出。LM2907 的主要應用場景包括汽車發動機轉速計、電機控制系統、振動檢測設備以及其他頻率到電壓轉換應用。

LM2907 引腳圖和功能

LM2907 的引腳圖通常為 8 引腳 DIP 封裝，具體引腳配置如下：

1. 引腳 1 (Vcc)：這是芯片的電源引腳，用于為 LM2907 提供正電壓。

2. 引腳 2 (Vin)：輸入引腳，用于接收頻率信號。輸入信號可以是脈沖信號、正弦波等形式的頻率信號，通常用來表示需要轉換的某種物理量（如轉速、振動等）。

3. 引腳 3 (Vref)：參考電壓輸入引腳。該引腳的作用是為芯片提供一個參考電壓，用于控制輸出電壓的比例。通常在某些應用中，Vref 用于調整輸出電壓的范圍。

4. 引腳 4 (Vout)：輸出電壓引腳，輸出與輸入信號頻率成比例的直流電壓信號。該輸出電壓通常用于驅動后續的電子設備（如表盤顯示、電壓驅動的儀表等）。

5. 引腳 5 (GND)：接地引腳。用于將芯片接地，提供電路的共同參考點。

6. 引腳 6 (C1)：電容輸入引腳，用于連接外部電容，以過濾或平滑輸入信號。

7. 引腳 7 (C2)：電容輸出引腳，用于連接外部電容以改善輸出信號的平滑度，減少輸出電壓的波動。

8. 引腳 8 (C3)：另一個電容引腳，用于與外部電容一起對芯片的電路進行優化，提高性能。

LM2907的工作原理

LM2907 的工作原理基于頻率轉換的概念。輸入的頻率信號通過芯片內部的電路被轉換為一個與輸入頻率成正比的電壓輸出。具體的工作原理可以分為以下幾個步驟：

1. 頻率信號輸入：通過引腳 2（Vin）輸入一個頻率信號。該信號的頻率與所需轉換的物理量（如發動機轉速）成比例。

2. 信號處理：輸入信號經過內部電路處理，芯片內的頻率到電壓轉換電路將輸入頻率信號轉換為與其成正比的電壓信號。

3. 參考電壓影響：通過引腳 3（Vref）提供的參考電壓影響輸出電壓的比例關系。在某些應用中，調整參考電壓可以改變輸入信號與輸出電壓之間的比例，使得芯片的輸出更加符合實際需求。

4. 電容平滑：通過引腳 6（C1）、引腳 7（C2）和引腳 8（C3）連接的電容進行信號平滑處理，去除轉換過程中產生的噪聲或波動。電容的選用對芯片的性能至關重要，通常需要根據應用場景選擇合適的電容值。

5. 輸出電壓：經過處理后，芯片通過引腳 4（Vout）輸出一個與輸入頻率成比例的電壓信號。這個電壓信號通常用來驅動后續的電子設備，例如汽車儀表盤顯示發動機轉速，或者用于其他需要頻率轉化為電壓的應用場景。

LM2907的主要特點和優勢

1. 高精度：LM2907 提供了非常高的頻率到電壓轉換精度，適用于精確的頻率信號檢測和處理。

2. 寬輸入范圍：該芯片能夠接受廣泛范圍的輸入頻率信號，因此能夠適應不同的應用需求，包括從低頻到高頻的信號轉換。

3. 低功耗：LM2907 具有較低的功耗，適合長時間穩定運行，尤其適用于汽車和移動設備等對功耗要求較高的應用。

4. 輸出平穩：通過電容進行平滑處理后，LM2907 輸出的電壓信號非常平穩，適合精密測量?jī)x器和顯示設備使用。

5. 易于集成：由于其小尺寸和簡化的接口，LM2907 非常適合用于集成到各種電路中，減少了外部組件的數量。

LM2907的應用領域

1. 汽車電子：LM2907 在汽車中有著廣泛的應用，尤其是在轉速表（RPM計數器）中。通過將汽車發動機產生的脈沖信號轉換為電壓信號，LM2907 可以驅動轉速表或其他顯示設備，顯示出發動機的轉速信息。

2. 電機控制：在電機控制系統中，LM2907 可用于將電機的脈沖信號轉換為與電機轉速成比例的電壓信號，進而實現電機的控制和監控。

3. 振動檢測：在某些工業應用中，LM2907 可用于檢測機器設備的振動頻率，并將其轉換為電壓信號，以供進一步分析或顯示。

4. 頻率計數器：LM2907 也可以用于一些頻率計數器應用，通過將高頻信號轉換為電壓信號，進而得到頻率的直觀顯示。

LM2907的調試和使用

在實際應用中，LM2907 的調試和使用需要注意幾個關鍵點：

1. 電源電壓：確保 Vcc 引腳（引腳 1）提供穩定的電源電壓，通常需要 +5V 或 +12V 電壓，具體電壓值需要根據應用要求選擇。

2. 信號輸入：確保輸入的頻率信號適合 LM2907 的輸入范圍。對于較高頻率的輸入信號，可能需要增加外部電容或其他信號處理元件，以確保信號穩定。

3. 參考電壓：根據應用需求，可以調節參考電壓（引腳 3），以優化輸出電壓范圍和精度。

4. 平滑電容的選擇：根據應用需求選擇適當?shù)碾娙葜?，過小的電容可能無法有效平滑輸出信號，而過大的電容可能導致響應遲緩。

5. 輸出連接：在將輸出信號（Vout 引腳）連接到后續電路時，要確保電壓信號與后續設備的輸入兼容，避免電壓過高或過低導致設備損壞。

結論

LM2907 是一款高精度、易于使用的頻率到電壓轉換器，廣泛應用于汽車、工業和電子儀器領域。通過其簡單的引腳配置和直觀的工作原理，用戶可以快速將脈沖信號轉化為電壓信號，進行各種精確測量和控制。正確的電路設計和組件選用可以最大程度發揮 LM2907 的性能，確保其在各種應用場景中穩定運行。
