LM2907 頻率-電壓轉換器詳細介紹

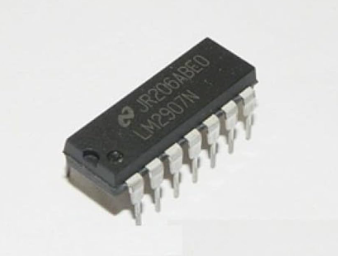

LM2907是一款由美國德州儀器公司（Texas Instruments）推出的頻率-電壓轉換器，廣泛應用于汽車、電氣控制系統、測量儀器和各種需要頻率轉換的電子設備中。該芯片的主要作用是將輸入的頻率信號轉換為與該頻率成比例的電壓信號，常用于頻率測量、速度測量和信號調節等領域。本文將詳細介紹LM2907的參數、工作原理、應用以及特性等內容。

一、LM2907概述

LM2907是一個集成電路，設計用于將頻率信號轉換為電壓信號。它常常被用于將機械旋轉速度或其他頻率信號轉換為電壓，以便于電子控制系統進行處理。這種轉換器能夠輸出一個與輸入頻率線性相關的電壓信號，廣泛應用于汽車發動機轉速計、振動分析、測速儀和多種需要頻率轉換的控制系統。

二、LM2907主要參數

LM2907的主要參數可以從以下幾個方面來描述：

1. 工作電壓（Supply Voltage）
   LM2907的工作電壓范圍從4V到40V，能夠適應不同的應用需求。其內部電路設計允許它在較廣的電壓范圍內正常工作，適用于從低電壓控制系統到高電壓應用的多種場合。

2. 輸入頻率范圍（Input Frequency Range）
   LM2907支持較寬的輸入頻率范圍，通常其工作頻率范圍為0Hz到10kHz。在汽車發動機轉速的應用中，這個范圍足夠覆蓋大多數的工作頻率。

3. 轉換增益（Conversion Gain）
   LM2907的轉換增益與外接元件的選擇相關。轉換增益表示輸入頻率變化與輸出電壓變化之間的比例關系。通常，增益可以通過外部電阻來調節，允許用戶根據實際需求調整輸出電壓的變化范圍。

4. 輸出電壓范圍（Output Voltage Range）
   LM2907的輸出電壓與輸入頻率成正比，輸出的電壓范圍一般在0V到5V之間，具體輸出電壓的大小受外部元件（如電阻和電容）的影響。

5. 線性度（Linearity）
   LM2907提供良好的線性響應，意味著輸入頻率和輸出電壓之間的關系是線性的，誤差較小。這使得LM2907在頻率測量和速度控制應用中表現得非常穩定。

6. 工作溫度范圍（Operating Temperature Range）
   LM2907的工作溫度范圍為-40℃到+85℃，能夠在大多數工業和汽車環境中穩定工作，適應惡劣的溫度條件。

7. 輸出電流（Output Current）
   LM2907具有較低的輸出電流，通常在10mA到20mA之間。這個輸出電流適合于驅動常見的模擬儀表和LED顯示器等負載。

8. 輸入阻抗（Input Impedance）
   LM2907的輸入阻抗較高，通常在10kΩ以上，這意味著它對輸入信號的負載較小，不會顯著改變信號源的特性。

9. 輸入偏置電流（Input Bias Current）
   LM2907具有較低的輸入偏置電流，通常為幾十納安培（nA）。這一特點使得它在一些高精度應用中能夠保持較低的誤差。

三、LM2907的工作原理

LM2907的工作原理基于頻率到電壓的轉換功能。其內部包含一個頻率計數器、電壓參考源和輸出調節電路。輸入信號（通常為方波信號）被送入LM2907的輸入端，經過內部處理后，芯片會將頻率信號轉化為電壓信號輸出。

1. 輸入信號的處理
   LM2907將輸入的頻率信號通過內部電路進行處理，計算信號的周期或頻率。然后，芯片將這個頻率信息與一個內部參考電壓進行比較，產生與輸入頻率成比例的電壓輸出。

2. 增益的調節
   LM2907的增益是可以通過外部電阻來調節的。通過選擇合適的電阻值，用戶可以調整輸出電壓與輸入頻率之間的比例關系。這種靈活的增益調節使得LM2907能夠適應不同應用場合的需求。

3. 輸出電壓的產生
   經過內部處理后，LM2907會輸出一個與輸入頻率線性相關的電壓信號。這個輸出電壓可以直接用于驅動模擬儀表或傳感器，或者作為反饋信號用于控制系統。

四、LM2907的主要應用

LM2907作為頻率-電壓轉換器，應用非常廣泛，以下是其典型應用場景：

1. 汽車轉速計
   在汽車行業，LM2907常用于將發動機的轉速信號（通常是一個脈沖頻率信號）轉換為與轉速成比例的電壓，進而驅動轉速表顯示實際的轉速值。通過這種轉換，駕駛員可以清晰地看到發動機轉速，并進行合理的駕駛操作。

2. 振動監測系統
   LM2907可用于振動分析儀器中，將機械振動頻率信號轉換為電壓信號，幫助工程師監測設備的工作狀態。通過頻率和電壓的關系，可以分析設備的振動強度，進而進行預防性維護。

3. 測速儀
   LM2907常用于測速儀中，特別是在需要將機械轉速轉換為電壓信號的場合。它能夠提供精準的轉換，使得速度測量更加準確和可靠。

4. 頻率計
   LM2907還可用于頻率計中，將輸入的頻率信號轉換為電壓輸出，從而方便后續的數字顯示和測量操作。這對于需要頻率計量和精確調節的實驗室和工業環境尤為重要。

5. 自動化控制系統
   在自動化控制系統中，LM2907能夠?qū)鞲衅骰蚱渌O(shè)備產生的頻率信號轉化為電壓信號，供PLC或其他控制系統進行處理和反饋。這一應用在工業自動化中非常常見，尤其是用于流程控制和監控系統。

五、LM2907的優缺點

優點

1. 高精度轉換
   LM2907能夠提供非常精確的頻率到電壓轉換，適用于各種需要高精度信號調節的場合。

2. 較寬的輸入頻率范圍
   LM2907的輸入頻率范圍非常寬，能夠處理從低頻到高頻的信號，這使得它適應多種應用需求。

3. 輸出線性
   LM2907的輸出電壓與輸入頻率之間具有高度的線性關系，保證了轉換結果的可靠性和穩定性。

4. 可調增益
   LM2907支持通過外部電阻來調節增益，用戶可以根據需要靈活調整輸出電壓的變化范圍。

缺點

1. 輸出電流限制
   LM2907的輸出電流較小，通常不適合驅動大功率負載。如果需要較大的驅動能力，可能需要額外的放大電路。

2. 依賴外部元件調節
   LM2907的增益和其他特性需要通過外部電阻等元件來調節，因此在應用中需要仔細選擇和設計外圍電路。

六、總結

LM2907作為一款頻率-電壓轉換器，其廣泛應用于各種電子設備中，尤其是在汽車、工業控制和儀器儀表等領域。其能夠?qū)㈩l率信號準確地轉換為電壓信號，為許多需要頻率測量或信號調節的應用提供了可靠的解決方案。通過靈活的增益調節，LM2907能夠滿足不同應用的需求，雖然其輸出電流較小，但仍然適合大多數頻率轉換應用。
