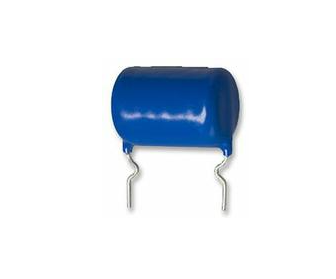

AZ101KE 插件電阻詳解

一、引言

AZ101KE插件電阻是一種常見的電子元器件，廣泛應用于電路設計和修復中。其穩定性、可靠性以及使用的便利性使其成為電子產品中不可或缺的部分。本文將詳細介紹AZ101KE插件電阻的型號、工作原理、特點、應用及其主要參數，以幫助讀者更好地理解和使用該器件。

二、型號介紹

1. AZ101KE 的基本信息

• 型號：AZ101KE

• 類型：插件電阻

• 阻值：可選范圍從幾十歐姆到幾兆歐

• 功率額定值：一般為0.25W、0.5W、1W等

• 溫度系數：通常在±100ppm/°C左右

• 材料：通常采用金屬膜或碳膜材料

2. 相關型號

AZ101KE的插件電阻系列包括多種不同型號，適用于不同的電路設計需求。常見的相關型號有：

• AZ100KE：與AZ101KE類似，但具有不同的阻值范圍和功率額定值。

• AZ102KE：更高功率額定值，適用于功耗較大的電路。

• AZ200KE：用于高頻應用，具有較低的電感和電容特性。

三、工作原理

1. 插件電阻的基本構造

插件電阻的構造通常包括以下幾個部分：

• 電阻體：電阻的主要組成部分，決定了電阻的阻值。通常使用金屬膜、碳膜或其他材料制成，具有良好的溫度特性和穩定性。

• 引腳：用于連接電路，通常為金屬引腳，焊接到PCB（印刷電路板）上。

• 外殼：一些高功率電阻可能有保護外殼，以防止環境因素影響電阻的性能。

2. 電阻的工作原理

電阻器的工作原理基于歐姆定律（Ohm's Law），即電壓（V）與電流（I）和電阻（R）之間的關系：

$V = I imes R$V=I×R

當電流流過電阻時，電阻會對電流產生阻礙，從而將電能轉化為熱能。這種能量的轉化會導致電阻器溫度升高，因此選擇合適的功率額定值是確保電阻器正常工作的關鍵。

四、特點

AZ101KE插件電阻具有以下幾個顯著特點：

1. 穩定性

AZ101KE電阻的溫度系數通常在±100ppm/°C范圍內，確保在不同溫度條件下仍能保持穩定的阻值。

2. 容易安裝

插件電阻設計為通過引腳插入PCB，方便焊接和替換，適合批量生產和維修。

3. 可靠性

采用高質量的材料，AZ101KE電阻具有較高的可靠性，適合在各種電子設備中使用。

4. 多樣性

AZ101KE系列提供多種阻值和功率選項，滿足不同電路設計的需求。

5. 低噪聲

相較于其他類型的電阻，AZ101KE插件電阻具有較低的噪聲水平，適合對噪聲敏感的應用。

五、應用

AZ101KE插件電阻廣泛應用于各種電子產品和電路中，主要包括：

1. 消費電子

在電視機、手機、音響等消費電子產品中，AZ101KE電阻用于電源管理、信號處理和信號調節等功能。

2. 工業控制

在工業自動化和控制系統中，AZ101KE電阻用于反饋控制和信號傳輸，確保系統的穩定運行。

3. 醫療設備

在醫療電子設備中，AZ101KE電阻用于傳感器信號調節和功率管理，確保設備的準確性和可靠性。

4. 通信設備

在通信設備中，AZ101KE插件電阻用于信號放大和阻抗匹配，提升信號傳輸質量。

5. 汽車電子

在汽車電子系統中，AZ101KE電阻用于傳感器信號處理、控制單元和電源管理，確保汽車的正常運行。

六、參數

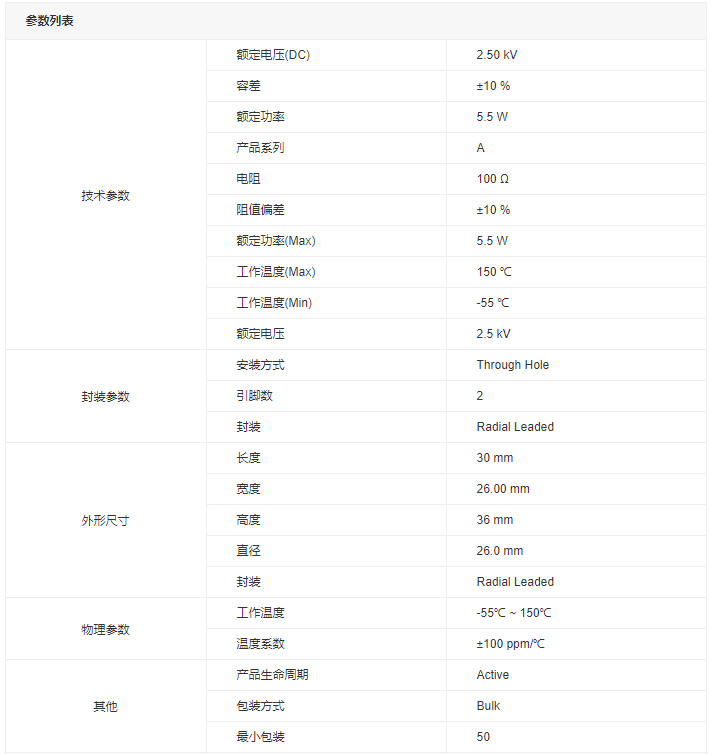

以下是AZ101KE插件電阻的主要技術參數：

七、設計注意事項

在設計中使用AZ101KE插件電阻時，應考慮以下幾個方面：

1. 確定合適的阻值

選擇電阻的阻值應根據電路需求，確保電阻能夠滿足電流和電壓的要求，避免損壞元件。

2. 功率額定值

確保所選電阻的功率額定值高于電路中可能出現的功率，以防止因過熱導致電阻失效。

3. 安裝位置

在PCB布局中，應合理安排電阻的位置，避免干擾其他元件的正常工作。

4. 散熱設計

對于高功率應用，合理的散熱設計是必要的，以防止電阻過熱影響性能。

5. 防潮處理

在潮濕環境下使用時，考慮對電阻進行防潮處理，以提高其可靠性。

八、市場前景

隨著電子技術的不斷進步和發展，AZ101KE插件電阻在各個領域的應用將不斷擴大。特別是在智能家居、物聯網（IoT）和新能源汽車等新興領域，對高性能電阻的需求將不斷增加。了解AZ101KE的性能特點和設計注意事項，將為電子工程師在未來的設計中提供重要支持。

九、常見問題解答

在使用AZ101KE插件電阻的過程中，用戶可能會遇到一些常見問題，以下是一些典型問題及其解答：

1. AZ101KE的主要應用場合是什么？

AZ101KE插件電阻廣泛應用于消費電子、工業控制、醫療設備、通信設備和汽車電子等多個領域。

2. 如何選擇合適的電阻？

選擇時應根據電路的工作電壓、工作電流和功率需求，確保電阻能夠滿足使用要求。

3. AZ101KE適合高頻應用嗎？

AZ101KE電阻設計為低電感，適合高頻應用，但具體性能仍需根據實際電路進行評估。

4. 如何處理電阻的散熱問題？

在高功率應用中，應設計合適的散熱解決方案，如使用散熱片或設計合理的PCB布局，以確保電阻的正常工作溫度。

十、總結

AZ101KE插件電阻作為一種重要的電子元件，其穩定性、可靠性以及多樣性使其在現代電子設計中發揮著不可或缺的作用。通過對其工作原理、特點、應用和參數的詳細分析，本文希望能為讀者提供全面的了解和應用指導。

隨著電子技術的不斷發展，插件電阻的市場需求將日益增加。了解AZ101KE及其他插件電阻的性能特征，能夠幫助設計師在復雜電路中實現更好的電氣設計，提高產品的可靠性和市場競爭力。

十一、參考文獻

1. 《電子元器件選型指南》

2. 《電阻器設計與應用手冊》

3. 《現代電子電路設計》

4. 《電路保護器件手冊》

通過以上內容的詳細解析，希望能夠幫助讀者全面了解AZ101KE插件電阻的各個方面。如果有進一步的技術問題或設計需求，歡迎隨時交流與探討。

十二、具體應用案例

為了更好地理解AZ101KE插件電阻在實際電路中的應用，下面將介紹幾個具體的案例，展示其在不同領域的使用。

1. 音頻放大器電路

在音頻放大器電路中，AZ101KE電阻通常用于設定增益和反饋電路。在音頻信號的處理過程中，準確的電阻值對放大器的性能至關重要。通過合理選擇AZ101KE的阻值，可以優化音頻信號的傳輸質量，減少失真。

應用示例：

• 反饋電路中的電阻：在運算放大器配置中，AZ101KE用于設定增益，以提高信號的強度。

• 輸入耦合電阻：使用AZ101KE作為輸入耦合電阻，可以實現良好的信號傳輸并防止直流偏置。

2. 電源管理模塊

在電源管理模塊中，AZ101KE電阻用于電流感測和電壓分壓。在直流-直流轉換器（DC-DC）電路中，電阻值的選擇直接影響到轉換效率和輸出穩定性。

應用示例：

• 電流感測電阻：將AZ101KE與電流采樣電路結合，可以實現對負載電流的精準監測，以保證電源的穩定性。

• 電壓分壓：在電源輸出端使用AZ101KE進行電壓分壓，以實現對電源狀態的監控。

3. 微控制器和傳感器接口

在微控制器與傳感器的連接中，AZ101KE電阻用于信號調理和匹配。合理的阻值選擇能夠提高數據采集的準確性，降低噪聲干擾。

應用示例：

• 信號調理電路：在傳感器信號輸出端，使用AZ101KE可以降低信號的噪聲，提高傳輸?shù)臏蚀_性。

• 阻抗匹配：AZ101KE電阻可用于阻抗匹配電路，確保微控制器和傳感器之間信號的最佳傳輸。

4. LED驅動電路

在LED驅動電路中，AZ101KE常用于限流和電壓調節。電流的精確控制對于LED的亮度和壽命至關重要。

應用示例：

• 限流電阻：AZ101KE可用作LED串聯限流電阻，確保LED的工作在安全電流范圍內。

• 電壓調節：在LED驅動電路中，使用AZ101KE進行電壓調節，有助于提升LED的效率。

十三、與其他電阻的比較

在選擇AZ101KE插件電阻時，了解其與其他類型電阻的比較是非常重要的。

1. 與碳膜電阻比較

• 穩定性：AZ101KE電阻的溫度系數更優，穩定性更強，適合對溫度變化敏感的應用。

• 噪聲：AZ101KE通常具有更低的噪聲，適合音頻和高頻信號處理。

• 功率額定值：AZ101KE的功率額定值選擇范圍較廣，適合不同功率需求的電路。

2. 與金屬膜電阻比較

• 精度：AZ101KE電阻的阻值精度相對較高，適合需要精確調節的應用。

• 功耗：AZ101KE的功耗較低，適合低功耗設計。

• 頻率響應：AZ101KE在高頻應用中的性能更佳，適合射頻電路設計。

十四、行業發展趨勢

隨著科技的發展，電子產品的智能化和多功能化趨勢日益明顯，這對電阻器的性能提出了更高的要求。未來，AZ101KE插件電阻的應用前景將更加廣闊。

1. 智能家居

在智能家居系統中，AZ101KE電阻將用于各種傳感器和控制模塊，確保數據采集和控制的準確性和可靠性。

2. 物聯網（IoT）

隨著物聯網的快速發展，對低功耗、高穩定性電阻器的需求將不斷增加。AZ101KE電阻將在各種IoT設備中發揮重要作用，提升設備的通信效率和數據準確性。

3. 電動汽車

在電動汽車的電子控制單元和動力管理系統中，AZ101KE電阻將用于電流監測、信號調節和電源管理，確保汽車的安全和性能。

4. 5G通信

隨著5G網絡的推廣，AZ101KE電阻將在射頻電路和基站設備中發揮關鍵作用，確保信號傳輸?shù)姆€(wěn)定性和可靠性。
