SMAJ22CA TVS二極管詳解
一、引言
SMAJ22CA是一款廣泛使用的瞬態電壓抑制二極管（TVS），專門用于保護電子設備免受瞬態電壓的影響。這種器件在電路保護、數據通信、汽車電子和消費電子中發揮著重要作用。本文將詳細介紹SMAJ22CA的型號、工作原理、特點、應用及其主要參數，以幫助讀者更好地理解和應用該器件。
二、型號介紹

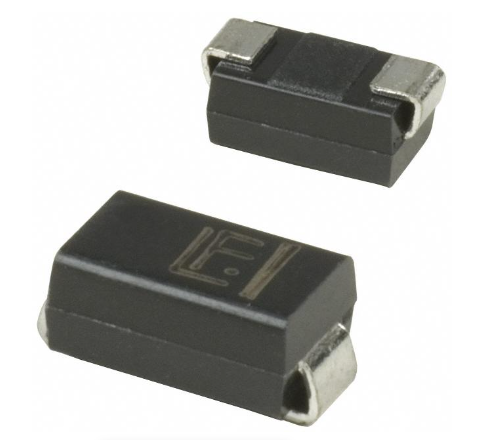

1. SMAJ22CA的基本信息
型號：SMAJ22CA
類型：瞬態電壓抑制二極管（TVS）
封裝：SMA（DO-214AC）
擊穿電壓：22V（典型值）
最大功率：400W（峰值功率）
鉗位電壓：33V（最大鉗位電壓）
工作溫度范圍：-55°C至+150°C
2. 相關型號
與SMAJ22CA類似的TVS二極管還有多種不同型號，適用于不同的電壓和功率要求。以下是一些常見的型號：
SMAJ5.0CA：具有5V的擊穿電壓，適用于低電壓應用。
SMAJ12CA：具有12V的擊穿電壓，適合中等電壓保護。
SMAJ33CA：具有33V的擊穿電壓，適用于高電壓應用。
三、工作原理
1. TVS二極管的基本結構
TVS二極管的基本結構類似于普通的二極管，但它們被專門設計用于快速響應瞬態電壓。其工作原理主要基于擊穿現象。當電壓超過其擊穿電壓時，TVS二極管迅速導通，將多余的電壓分流，從而保護下游電路。
2. 瞬態電壓抑制的機制
當電路中出現瞬態過電壓（如靜電放電、浪涌電流等）時，SMAJ22CA的工作原理如下：
正常工作：在正常工作電壓范圍內，TVS二極管處于高阻抗狀態，不影響電路的正常工作。
過電壓狀態：當瞬態電壓超過22V時，TVS二極管會迅速進入導通狀態，將過高的電壓鉗位到設定的范圍（如33V），從而保護后續電路不受損害。
恢復狀態：在過電壓消失后，TVS二極管會迅速恢復到高阻抗狀態，確保正常電路繼續運行。
3. 電流和功率特性
SMAJ22CA的設計能夠承受高峰值電流和功率，確保在瞬態條件下有效保護電路。其最大脈沖功率為400W，能夠處理多種類型的瞬態電壓。
四、特點
SMAJ22CA TVS二極管的主要特點包括：
1. 快速響應
SMAJ22CA具有極快的響應時間，能夠在瞬態電壓出現的納秒級別內迅速導通，有效抑制電壓尖峰。
2. 高功率處理能力
其最大峰值功率為400W，能夠處理大部分常見的瞬態過電壓，適合各種應用場合。
3. 寬廣的工作溫度范圍
SMAJ22CA的工作溫度范圍為-55°C至+150°C，適合在多種環境條件下工作，確保器件的可靠性。
4. 小型化設計
SMA封裝設計使得SMAJ22CA體積小巧，適合于高密度電路設計，節省PCB空間。
5. 低漏電流
在正常工作條件下，SMAJ22CA具有較低的漏電流，能夠有效降低能量損耗，提升電路效率。
五、應用
SMAJ22CA廣泛應用于多個領域，主要包括：
1. 電源保護
在電源輸入端使用SMAJ22CA，可以有效防止浪涌電流和過電壓對電源模塊和后續電路造成損害。
2. 通信設備
在數據傳輸設備和通信接口中，SMAJ22CA能夠保護信號線免受瞬態干擾，確保信號傳輸?shù)姆€(wěn)定性。
3. 汽車電子
隨著汽車電子的普及，SMAJ22CA被廣泛應用于汽車控制單元、傳感器和通信模塊中，以防止電氣噪聲和浪涌對電路的影響。
4. 消費電子
在手機、電腦及其他消費電子產品中，SMAJ22CA常用于保護電路板及其元件，確保設備正常運行。
5. 工業控制
在工業控制系統中，SMAJ22CA用于保護信號線路和設備接口，減少由于電氣干擾導致的故障率。

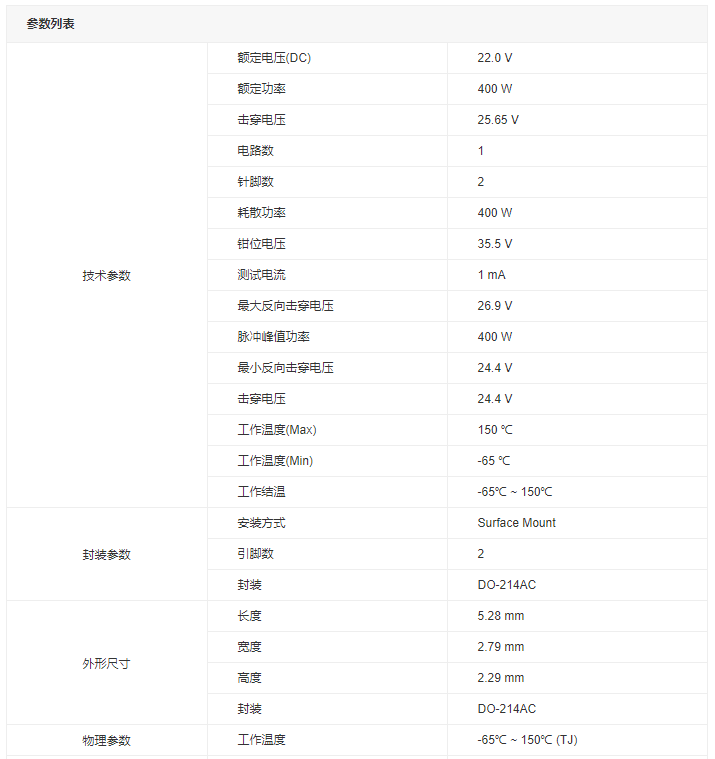

六、參數
以下是SMAJ22CA的主要技術參數：
| 參數 | 描述 |
|---|---|
| 類型 | 瞬態電壓抑制二極管 |
| 擊穿電壓（VBR） | 22V（典型值） |
| 最大鉗位電壓（VC） | 33V |
| 最大脈沖功率（Ppp） | 400W |
| 工作溫度范圍 | -55°C至+150°C |
| 反向電壓（VR） | 22V |
| 漏電流（IR） | 5μA |
| 封裝類型 | SMA（DO-214AC） |
七、設計注意事項
在設計中使用SMAJ22CA時，應考慮以下幾個方面：
1. 確定合適的電壓等級
在選擇TVS二極管時，確保其擊穿電壓高于正常工作電壓，但低于電路的最大耐受電壓，以確保有效保護。
2. 散熱管理
雖然SMAJ22CA的功率處理能力較強，但在高功率條件下，適當?shù)纳嵩O計仍然是必要的，以防止器件過熱。
3. 布局設計
在PCB布局中，應將TVS二極管盡量靠近被保護的元件，減少線路長度，以降低電感和延遲，確?？焖夙憫?/span>
4. 選擇合適的封裝
SMAJ22CA的SMA封裝適合大部分應用，但在高密度設計中，可能需要考慮其他封裝類型以適應空間要求。
八、市場前景
隨著電子設備對安全和可靠性的要求不斷提高，TVS二極管的市場需求持續增長。SMAJ22CA作為一種性能卓越的保護器件，預計將在未來的電子市場中繼續保持強勁的需求。特別是在消費電子、汽車電子和工業自動化領域，SMAJ22CA將發揮越來越重要的作用。
九、常見問題解答
在使用SMAJ22CA TVS二極管的過程中，用戶可能會遇到一些常見問題，以下是一些典型問題及其解答：
1. SMAJ22CA的主要應用場合是什么？
SMAJ22CA廣泛應用于電源保護、通信設備、汽車電子、消費電子和工業控制等多個領域。
2. 如何選擇合適的TVS二極管？
選擇時應考慮電路的正常工作電壓、最大電壓、脈沖功率和溫度范圍，以確保TVS二極管能夠有效保護電路。
3. SMAJ22CA是否適合高頻應用？
SMAJ22CA設計用于處理瞬態電壓，因此在高頻應用中，其響應速度足以保護電路，但具體性能還需根據應用場景進行評估。
4. 如何處理TVS二極管的散熱問題？
在高功率應用中，應設計合適的散熱解決方案，如使用散熱片或設計合理的PCB布局，以確保TVS二極管的正常工作溫度。
十、一種高性能的瞬態電壓抑制二極管
SMAJ22CA作為一種高性能的瞬態電壓抑制二極管，以其快速響應、高功率處理能力、廣泛應用性和可靠性，在現代電子設計中占據了重要地位。通過對其工作原理、特點、應用和參數的詳細分析，本文旨在為讀者提供全面的了解和應用指導。
隨著技術的不斷發展，TVS二極管的應用范圍將進一步擴大。了解SMAJ22CA的特性及其設計注意事項，能夠更好地幫助工程師在電路設計中選擇合適的保護器件，從而提升電子設備的可靠性和安全性。
