AO3401A是Alpha & Omega Semiconductor（萬代半導體）生產的一款MOSFET，以下為其詳細的中文資料：

一、基本參數

• 極性：P溝道

• 閾值電壓Vgs(th)：1.3V@250μA

• 漏極電流Idss：4A（某些資料中提及的額定電流為-5.6A，這可能是指該器件在特定條件下的最大漏極電流）

• 晶體管類型：P溝道

• 功率耗散：1.4W

• 充電電量：14nC

• 反向傳輸電容Crss：55pF

• 柵極源極擊穿電壓：±12V

• 漏源擊穿電壓BVDSS：-30V（負值表示這是P溝道MOSFET的額定電壓）

• 引腳數：3Pin

• 高度：1.25mm

• 尺寸：2.90mm x 1.60mm

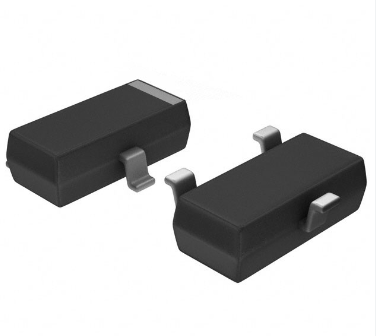

• 封裝類型：SOT23

二、性能特點

• 先進的溝槽技術：AO3401A采用先進的溝槽技術，提供低導通電阻RDS(ON)、低柵極電荷和低操作柵極電壓（低至2.5V）。

• 低功耗：由于其低導通電阻，能夠降低功率損耗，提高系統效率。

• 封裝小巧：SOT23封裝適合在空間有限的應用場景中使用。

• 高穩定性：具有良好的溫度穩定性和長期穩定性，可以在惡劣環境下使用。

三、應用領域

• 電源管理：如ATX服務器電源、電信電源、不間斷電源（UPS）等。

• 功率放大器：用于放大功率信號。

• 電機驅動器：如同步整流電機驅動器、電動工具電機驅動器等。

• 電池保護電路：用于保護電池免受過充、過放等損害。

• 直流/直流轉換器：用于將直流電壓轉換為另一種直流電壓。

• 微型太陽能逆變器：用于將太陽能轉換為電能并逆變?yōu)榻涣麟娀蛑绷麟姟?/span>

四、引腳配置（基于SOT23封裝）

通常，SOT23封裝的MOSFET有三個引腳，AO3401A也不例外。這三個引腳通常包括：

• 柵極（G）：用于控制MOSFET的導通和截止。

• 源極（S）：與柵極一起構成MOSFET的輸入端，也是電流流出的一個端點。

• 漏極（D）：MOSFET的輸出端，也是電流流入的主要端點。

五、注意事項

• 在使用AO3401A時，請確保不超過其最大額定電壓和電流，以避免損壞器件。

• 在進行電路設計時，請考慮AO3401A的導通電阻、柵極電荷等參數，以確保電路的穩定性和效率。

• 請按照制造商提供的數據手冊和建議進行使用，以確保最佳性能和可靠性。
