HCPL2630是一種常見的光電耦合器（也稱為光耦或光耦合器），主要用于實現電氣隔離和信號傳輸。光電耦合器是電子電路中非常重要的元器件，廣泛應用于工業控制、通信設備、計算機系統、醫療設備和消費電子等領域。在這篇文章中，我們將深入探討HCPL2630光電耦合器的工作原理、結構、應用領域、性能參數、使用注意事項以及其在現代電子設計中的重要性。

一、HCPL2630光電耦合器的基本概述

1.1 什么是光電耦合器

光電耦合器是一種通過光信號實現電隔離的電子元件。它通常由一個發光二極管（LED）和一個光敏接收器（通常是光電晶體管、光電二極管或光電三極管）組成。發光二極管在輸入端，當輸入信號加在LED上時，LED發光，光敏接收器接收到光信號后，在輸出端產生對應的電信號。這種通過光信號耦合的方式可以有效地將輸入端和輸出端進行電氣隔離，從而提高系統的抗干擾能力和安全性。

1.2 HCPL2630的基本結構

HCPL2630光電耦合器是一種雙通道、高速光耦，其內部結構主要包括兩個獨立的LED和兩個光敏接收器。每個通道可以獨立工作，從而使得HCPL2630能夠同時傳輸兩個獨立的信號。HCPL2630的封裝通常為8引腳DIP或SMD封裝，這使其能夠輕松集成到各種電子電路中。

1.3 HCPL2630的工作原理

HCPL2630的工作原理基于光電轉換。輸入信號加到光耦的LED端，LED發光，這些光信號通過透明的中間介質傳播到光敏接收器。光敏接收器接收光信號后產生電流或電壓信號，這個信號再通過光耦的輸出端傳輸出去。由于光信號的傳播不受電磁干擾影響，所以HCPL2630能夠在復雜的電磁環境中實現可靠的信號傳輸。

二、HCPL2630光電耦合器的技術特點

2.1 高速響應能力

HCPL2630是一種高速光耦，其切換速度非常快，能夠支持高頻信號的傳輸。這使得它在一些需要快速響應的應用中非常適合，如高速數據通信、脈沖信號傳輸?shù)取Ｆ渖仙拖陆禃r間通常在幾十納秒的量級，能夠滿足絕大多數高速數字電路的需求。

2.2 良好的電氣隔離性能

HCPL2630提供了非常好的電氣隔離性能。其輸入與輸出之間的隔離電壓通常在3750V以上，這意味著它可以在高壓環境中工作而不會破壞低壓控制電路。這個特性在需要保護低壓電路免受高壓沖擊的應用中非常重要，如電源管理系統、馬達驅動控制等。

2.3 寬輸入電壓范圍

HCPL2630具有寬廣的輸入電壓范圍，通?？梢怨ぷ髟?V至15V的電壓下，這使得它適用于各種不同的電源系統。這個特點使其在不同的應用場景下具有很強的適應性，能夠兼容不同的電源設計要求。

2.4 低功耗設計

HCPL2630的功耗相對較低，尤其是在現代電子設備對能效要求越來越高的背景下，這一點顯得尤為重要。低功耗設計不僅可以降低設備的運行成本，還可以減小系統的發熱量，延長設備的使用壽命。

2.5 雙通道設計

HCPL2630的雙通道設計使其能夠同時傳輸兩個獨立的信號，這在一些需要多通道信號傳輸?shù)膽?yīng)用中非常有用。例如，在多路數據采集系統中，雙通道光耦可以減少器件的使用數量，簡化電路設計，提高系統的可靠性。

三、HCPL2630的應用領域

3.1 工業自動化

在工業自動化領域，HCPL2630光電耦合器被廣泛應用于PLC（可編程邏輯控制器）、DCS（分布式控制系統）和工業傳感器中。由于工業環境中存在大量的電磁干擾，使用HCPL2630可以有效隔離控制信號與功率信號，防止干擾傳入控制電路，保證系統的穩定運行。

3.2 開關電源和電源管理

在開關電源和電源管理系統中，HCPL2630用于隔離控制電路與高壓部分，以保護控制電路免受高壓電擊的影響。尤其是在高壓DC-DC轉換器中，光耦的隔離特性是保證系統安全性的重要手段。

3.3 通信設備

在通信設備中，HCPL2630可以用于信號的高速傳輸與隔離。光電耦合器的高速特性使其適用于高頻信號的處理，例如在光纖通信、調制解調器和網絡交換設備中，HCPL2630可以確保信號在傳輸過程中的完整性。

3.4 醫療設備

在醫療設備中，電氣隔離是非常重要的，以防止患者受到電擊。HCPL2630光電耦合器可以在這些設備中實現信號的安全傳輸，同時確保輸入與輸出之間的電氣隔離。例如，在心電圖機、超聲設備等醫療儀器中，HCPL2630可以用來隔離不同的電路模塊，保證患者的安全。

3.5 消費電子

在消費電子中，HCPL2630也有廣泛的應用，如電視機、音頻設備、智能家居等。它可以用于隔離不同的電路部分，避免由于信號干擾而導致的設備故障或性能下降。例如，在音頻放大器中，光耦可以用來隔離音頻信號與功率部分，從而減少噪聲干擾，提高音質。

四、HCPL2630的性能參數和規格

4.1 電氣參數

HCPL2630的主要電氣參數包括輸入電壓、電流、隔離電壓、傳輸延遲、上升/下降時間等。這些參數決定了HCPL2630在不同應用中的性能表現。

• 輸入電流（IF）： 該參數表示LED工作時的電流，通常在5mA至20mA之間。

• 隔離電壓（Viso）： HCPL2630的隔離電壓一般為3750Vrms，這意味著它能夠在高達3750V的電壓差下工作而不會產生電氣擊穿。

• 傳播延遲： 該參數表示信號從輸入端傳輸?shù)捷敵龆怂璧臅r間，通常在幾十納秒到幾百納秒之間。

• 上升時間/下降時間（tr/tf）： 這些參數表示輸出信號從低到高（上升）或從高到低（下降）的時間，一般在幾納秒到幾十納秒之間。

4.2 封裝形式

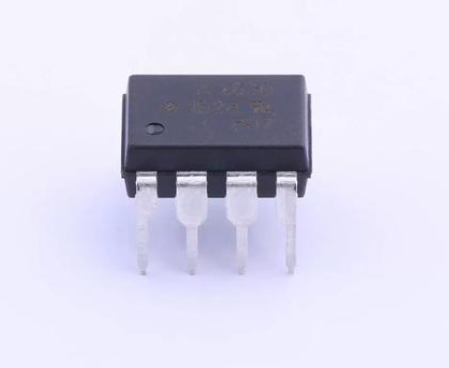

HCPL2630通常采用8引腳DIP或SMD封裝，這種封裝形式使得它易于安裝和焊接，適合大規模自動化生產。DIP封裝適用于傳統的PCB設計，而SMD封裝則適用于更緊湊、更輕薄的設計需求。

4.3 環境參數

HCPL2630的工作溫度范圍通常在-40°C至+85°C之間，這使得它能夠在惡劣的環境條件下可靠工作。此外，它的儲存溫度范圍更廣，可以在-55°C至+125°C的環境中儲存。

五、HCPL2630的使用注意事項

5.1 正確的電路設計

在設計電路時，應確保HCPL2630的輸入電流和輸出電壓在其規格范圍內。過高的輸入電流可能會損壞LED，而過高的輸出電壓則可能導致光電接收器失效。此外，應注意電路的隔離設計，確保輸入端和輸出端之間有足夠的物理距離，以避免電氣擊穿。

5.2 電磁兼容性（EMC）考慮

雖然HCPL2630具有很好的抗電磁干擾能力，但在設計電路時仍需考慮EMC問題，特別是在高速數字電路中。合理的PCB布局和接地設計有助于降低干擾，保證系統的穩定性。

5.3 熱管理

在使用HCPL2630光電耦合器時，熱管理是一個需要關注的關鍵因素。盡管HCPL2630的功耗較低，但在高頻、高電流或高溫環境下工作時，仍可能產生一定的熱量。過高的溫度不僅會影響光耦的性能，還可能縮短其使用壽命。

在設計電路時，應考慮以下幾點來有效管理熱量：

• 合理的散熱設計： 在電路板上，HCPL2630應布置在散熱較好的區域，避免將其放置在高熱量元件附近。必要時，可以使用散熱片或散熱銅箔來增強散熱效果。

• 電流控制： 確保輸入LED的驅動電流在推薦范圍內，避免過大的電流造成不必要的發熱。

• 環境溫度控制： 在使用HCPL2630的設備中，應確保設備在允許的環境溫度范圍內工作，避免在極端高溫環境中長期使用。

• 良好的通風設計： 對于封閉環境中的電路板，應確保有良好的通風設計，避免熱量積聚。

5.4 PCB布局與布線

PCB布局與布線對HCPL2630的性能有著重要影響，尤其是在高速電路中，信號的完整性和電氣隔離非常重要。以下是一些設計建議：

• 輸入和輸出端隔離： 應該保持輸入和輸出端之間的物理距離，盡量避免信號線交叉，減少相互干擾的可能性。

• 接地設計： 良好的接地設計能夠提高電路的抗干擾能力，尤其是在高速應用中，建議使用多層PCB，在不同層上分別布設信號和電源地。

• 減小信號回路面積： 在設計高速電路時，盡量減小信號回路的面積，這樣可以降低寄生電感和寄生電容帶來的干擾。

• 電源去耦： 在HCPL2630的電源引腳附近放置去耦電容，以抑制電源上的高頻噪聲。

5.5 壽命與可靠性

HCPL2630作為一種關鍵元件，其壽命與可靠性直接關系到整個電路系統的穩定性。以下幾點可以幫助提高HCPL2630的使用壽命和可靠性：

• 選用高質量的元件： 確保所使用的HCPL2630來自可信賴的制造商，并符合相應的質量標準。

• 避免過應力操作： 使用HCPL2630時，避免在超過其規格書規定的極限條件下操作，如過高的電流、電壓或溫度。

• 定期維護與檢查： 在長期使用過程中，建議定期檢查設備的工作狀態，尤其是在惡劣環境中使用時，應注意元件的老化情況。

六、HCPL2630在現代電子設計中的重要性

HCPL2630光電耦合器在現代電子設計中扮演著至關重要的角色，尤其是在需要電氣隔離的場合。隨著電子設備的復雜性和集成度的不斷提高，對信號傳輸?shù)目煽啃院涂垢蓴_能力提出了更高的要求。光電耦合器正是為解決這些問題而生的，其應用范圍廣泛，幾乎涵蓋了所有需要電氣隔離的電子系統。

6.1 電氣隔離的必要性

在很多電子系統中，電氣隔離不僅是為了保護低壓電路免受高壓電路的影響，也是為了防止不同電位之間的信號干擾。例如，在開關電源、變頻器和馬達驅動系統中，高壓部分和低壓控制部分之間的電氣隔離是必不可少的，否則很容易造成控制系統的損壞或誤動作。

6.2 提高系統的抗干擾能力

現代電子系統面臨著越來越復雜的電磁環境，如何保證系統在強干擾環境中仍能穩定工作是設計中必須考慮的問題。HCPL2630通過光耦的方式實現信號的隔離和傳輸，能夠有效防止電磁干擾對信號傳輸?shù)挠绊懀瑥亩岣呦到y(tǒng)的抗干擾能力。

6.3 降低系統功耗

隨著環保意識的增強和對電池續航要求的提高，電子系統的功耗成為設計中的重要考量因素。HCPL2630的低功耗特性使其在低功耗設計中具有優勢。通過優化電路設計，使用HCPL2630可以實現更高效的電能利用，從而延長設備的使用時間或減少散熱需求。

6.4 適應不同的應用場景

HCPL2630由于其優良的性能和靈活的應用特性，在各種應用場景中得到了廣泛的使用。從工業自動化到消費電子，從醫療設備到通信系統，HCPL2630都可以很好地適應。這種廣泛的適應性使得HCPL2630成為電子工程師們在設計電路時的重要選擇之一。

七、HCPL2630的未來發展趨勢

隨著技術的進步，光電耦合器也在不斷演變，以滿足日益增長的應用需求。未來，HCPL2630以及類似的光電耦合器將會在以下幾個方面繼續發展：

7.1 更高的傳輸速度

隨著數字信號處理速度的不斷提高，光電耦合器的傳輸速度也需要相應提升。未來的HCPL2630光耦可能會支持更高的頻率，以滿足高速數據通信和實時控制系統的需求。

7.2 更低的功耗

功耗一直是電子設計中的關鍵問題之一。未來的HCPL2630光電耦合器可能會進一步優化其內部結構，以降低功耗，尤其是在便攜設備和電池供電設備中的應用。

7.3 更高的集成度

隨著集成電路技術的進步，光電耦合器的集成度也在不斷提高。未來的HCPL2630可能會集成更多的功能，如多通道傳輸、內置驅動電路等，從而進一步簡化電路設計，降低成本。

7.4 更廣泛的應用領域

隨著物聯網（IoT）和人工智能（AI）的發展，光電耦合器在新興領域的應用將不斷擴展。例如，在智能家居、自動駕駛和智能制造等領域，光電耦合器將發揮越來越重要的作用。

八、總結

HCPL2630光電耦合器作為一種高性能、高可靠性的電子元器件，廣泛應用于各種需要電氣隔離的場合。通過光電轉換的方式，HCPL2630實現了輸入和輸出端的電氣隔離，有效提高了系統的抗干擾能力和安全性。其高速響應能力、低功耗設計以及雙通道結構，使其在工業自動化、開關電源、通信設備、醫療設備和消費電子等領域得到了廣泛的應用。

隨著技術的不斷進步，光電耦合器將繼續發展，支持更高的速度、更低的功耗和更高的集成度。HCPL2630光電耦合器將在未來的電子設計中繼續發揮重要作用，為各種應用提供可靠的信號隔離和傳輸解決方案。

這篇文章詳細介紹了HCPL2630光電耦合器的工作原理、結構特點、技術參數、應用領域、使用注意事項以及未來發展趨勢，希望能為讀者提供一個全面的理解，并幫助在實際設計中有效應用這種重要的電子元器件。
