跨導放大器（OTA）的內部晶體管選型是一個涉及多參數權衡的復雜過程，需結合應用場景、性能指標及工藝限制進行系統性分析。以下是分步驟的選型流程及關鍵考量點：

一、明確應用需求與核心指標

1. 應用場景定位

• 高頻信號處理（如射頻電路）：需關注晶體管的截止頻率（fT）、噪聲系數（NF）及線性度。

• 低功耗設計（如便攜設備）：需優先選擇低偏置電流、低亞閾值漏電的晶體管。

• 高精度應用（如傳感器接口）：需注重輸入失調電壓（Vos）、共模抑制比（CMRR）及溫漂特性。

2. 關鍵性能指標提取

• 跨導增益（Gm）：需確定放大器所需的電壓-電流轉換效率，如Gm=100 μS或更高。

• 帶寬（BW）：根據信號頻率范圍（如音頻20Hz-20kHz、射頻GHz級）選擇fT足夠高的晶體管。

• 噪聲性能：計算等效輸入噪聲密度（en或in），確保滿足信噪比（SNR）要求。

• 功耗預算：設定最大靜態電流（IQ）或總功耗限制（如<1 mW）。

二、候選晶體管類型篩選

根據應用需求，從以下主流晶體管類型中篩選候選：

示例選擇：

• 低功耗OTA：優先選長溝道MOSFET（如0.18μm CMOS工藝），通過寬長比（W/L）調整gm。

• 射頻OTA：需選fT>5GHz的HBT或SiGe BiCMOS晶體管，確保高頻增益平坦度。




•

  ---

  ---

  ---

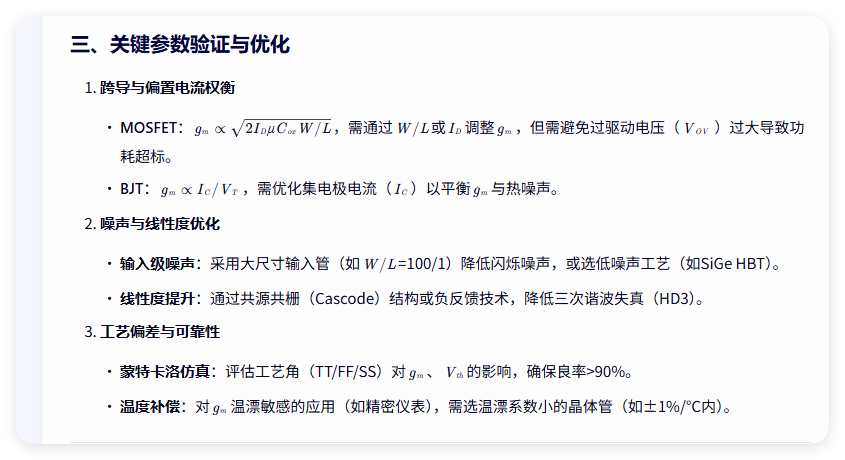

• 四、仿真驗證與迭代

• 搭建測試電路

• 使用SPICE工具（如Cadence Spectre）搭建OTA核心電路，包含輸入對管、負載及偏置電路。

• 關鍵仿真項：AC分析（增益、帶寬）、噪聲分析、瞬態分析（失真度）。

• 參數掃描與優化

• 目標Gm=50μS，帶寬>1MHz，功耗<0.5mW。

• 初始選W/L=50/0.18μm MOSFET，Ibias=50μA，仿真得Gm=45μS，BW=1.2MHz，功耗=0.45mW（滿足）。

• 調整W/L=60/0.18μm后，Gm=52μS，但功耗升至0.6mW（需權衡）。

• 掃描晶體管尺寸（W/L）、偏置電流（Ibias）及負載電阻（RL），觀察對Gm、BW、功耗的影響。

• 示例優化：

• 版圖后仿真

• 考慮寄生電容（Cpar）、電阻（Rpar）及互連線效應，驗證實際性能是否達標。

• 五、最終選型與決策

• 綜合評分法

• 對候選晶體管按性能（權重40%）、成本（30%）、工藝兼容性（20%）、可靠性（10%）打分，選擇總分最高者。

• 備選方案

• 若主選方案存在工藝風險（如HBT供應不穩定），需準備替代方案（如SiGe BiCMOS）。

• 文檔歸檔

• 記錄選型依據、仿真結果及優化過程，為后續設計迭代提供參考。

• 六、典型應用案例參考

• 低功耗音頻OTA

• 晶體管：0.18μm CMOS PMOS輸入對管（W/L=100/0.18μm）。

• 性能：Gm=20μS，功耗=10μW，帶寬=20kHz。

• 射頻OTA

• 晶體管：0.13μm SiGe BiCMOS HBT（fT=60GHz）。

• 性能：Gm=100μS，帶寬=5GHz，NF=2.5dB。

• 總結

• 跨導放大器晶體管選型需遵循需求分析→類型篩選→參數驗證→仿真迭代的閉環流程，重點平衡Gm、帶寬、噪聲、功耗等矛盾指標。通過系統化仿真與工藝驗證，可確保選型結果同時滿足性能與可靠性要求。
