ADS131M04簡介

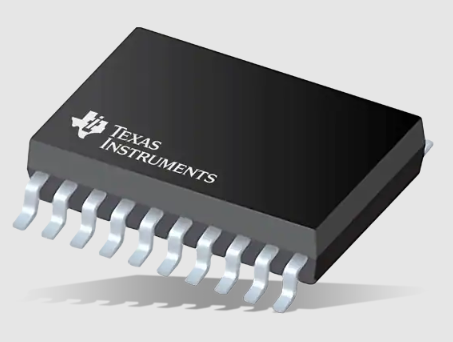

　　ADS131M04 是一款由德州儀器（Texas Instruments, TI）生產的低功耗、四通道、24位數據采集系統。它專為精密模擬信號的數字化而設計，廣泛應用于各種需要高精度模擬輸入的系統中，如醫療設備、工業控制、音頻處理、傳感器數據采集等。ADS131M04 內置了高精度的模數轉換器（ADC）、運算放大器和參考電壓源，能夠提供穩定可靠的性能，尤其在精密測量應用中非常有價值。

　　本篇文章將詳細介紹 ADS131M04 的基本概念、技術規格、工作原理、性能特點、應用場景以及與其他類似產品的比較。

　　1. ADS131M04的基本結構和工作原理

　　ADS131M04 是一款集成化的模擬到數字轉換器，內置四個獨立的 24 位模數轉換通道。每個通道都有自己的輸入前置放大器（PGA，Programmable Gain Amplifier），因此可以靈活地處理不同信號強度的輸入。它的核心功能是將模擬信號轉換成數字信號，輸出的數字數據可以進一步處理或傳輸?shù)胶罄m(xù)的數字電路。

　　2. ADS131M04的工作原理

　　ADS131M04 的工作原理可以從以下幾個關鍵部分進行理解：

　　2.1 輸入信號處理

　　ADS131M04 的每個通道都包括一個可編程增益放大器（PGA），該 PGA 可以根據需要選擇不同的增益值。輸入的模擬信號首先經過 PGA 放大，以適應模數轉換器的輸入范圍。通過這種方式，ADS131M04 可以有效地處理各種幅度的輸入信號，尤其在弱信號的應用場景下具有很大的優勢。

　　2.2 模數轉換

　　放大后的模擬信號將傳遞給 24 位的模數轉換器。該 ADC 采用 Sigma-Delta（Σ-Δ）轉換架構，這種架構能夠以極高的精度和低噪聲特性進行信號轉換。Sigma-Delta 轉換器通常在高精度測量中具有顯著優勢，能夠提供超高的分辨率。

　　2.3 輸出數據

　　轉換后的數字信號會通過 SPI 接口輸出給外部處理器或數字電路。該數字信號經過濾波和處理后，可以用于分析、顯示或其他控制任務。

　　3. ADS131M04的技術規格

　　在了解 ADS131M04 的工作原理之后，接下來我們來分析它的技術規格，幫助更深入地理解其性能優勢和應用范圍。

　　3.1 分辨率和精度

　　ADS131M04 提供 24 位的分辨率，這意味著它能夠?qū)⒛M信號細分為多達 16,777,216 個不同的離散值。這樣高的分辨率使得 ADS131M04 在處理非常微弱的信號時仍能保持極高的精度，適用于高精度測量、傳感器數據采集等應用。

　　3.2 采樣速率

　　ADS131M04 的最大采樣速率為 32 kSPS（每秒 32,000 次樣本），這使得它能夠處理高速信號，同時保持較高的精度。在醫療設備、工業控制等實時監測應用中，這一采樣速率可以滿足大多數需求。

　　3.3 輸入電壓范圍

　　該器件支持寬輸入電壓范圍，能夠接收從 0 到 5V 的輸入信號（具體范圍依賴于工作模式）。這種寬輸入范圍使得 ADS131M04 可以應用于多種類型的信號源，包括傳感器、儀器、甚至音頻信號。

　　3.4 功耗

　　ADS131M04 的功耗相對較低，適合低功耗應用。典型工作狀態下的功耗為 15 mW（毫瓦）。它能夠在保持高精度和高采樣率的同時，降低能源消耗，特別適合便攜設備和需要長時間工作的應用場景。

　　3.5 噪聲和失真

　　作為一款高精度 ADC，ADS131M04 的噪聲表現非常優秀。其典型噪聲水平非常低，使得它能夠進行非常微弱信號的精確測量。這對于一些高靈敏度的傳感器信號采集應用尤其重要。

　　4. ADS131M04的性能特點

　　ADS131M04 的獨特性能特點使其在多種應用場景中表現出色。以下是它的一些主要特點：

　　4.1 多通道輸入

　　ADS131M04 內置四個通道的模數轉換器，使其能夠同時處理多個信號輸入。這對于需要并行信號采集的應用非常有用，例如多通道傳感器數據采集、差分信號測量等。

　　4.2 高精度和高穩定性

　　憑借 24 位的分辨率和 Sigma-Delta 轉換架構，ADS131M04 可以提供極高的精度。此外，它還具備較好的溫度穩定性，能夠在較廣的溫度范圍內工作，適應不同環境條件下的使用需求。

　　4.3 集成度高，減少外部組件需求

　　ADS131M04 集成了許多外部功能，如 PGA、參考電壓源和濾波器等，因此在實際應用中不需要太多的外部電路。這不僅減少了電路的復雜性，也降低了系統的總體成本和功耗。

　　4.4 低功耗特性

　　ADS131M04 的低功耗設計使得它非常適合于便攜式設備、長時間運行的傳感器網絡等對功耗有嚴格要求的應用場景。

　　4.5 高速數據傳輸

　　ADS131M04 支持高速的數據傳輸，采用 SPI 接口與外部控制器或處理器進行通信，能夠?qū)崿F(xiàn)快速的數據交換，滿足高頻實時數據采集和處理的需求。

　　5. ADS131M04的應用場景

　　由于其高精度、高穩定性和低功耗等特點，ADS131M04 在多個領域都有廣泛的應用，尤其是在需要精確模擬信號采集和數字化的場景中。以下是幾個主要應用領域：

　　5.1 醫療設備

　　在醫療設備中，ADS131M04 可以用來處理來自生物傳感器的信號，如心電圖（ECG）、腦電圖（EEG）等。由于其高分辨率和低噪聲特性，ADS131M04 可以精確地捕捉微弱的生物電信號，保證醫療設備的測量精度。

　　5.2 工業自動化和監控

　　在工業自動化領域，ADS131M04 可用于各種傳感器的信號采集，如壓力傳感器、溫度傳感器、位移傳感器等。其高精度和多通道輸入能力，使得它可以同時監測多個物理量，提高系統的響應速度和精度。

　　5.3 環境監測

　　在環境監測系統中，ADS131M04 可用于空氣質量、噪聲、溫濕度等參數的精確測量。其低功耗特性也使得它非常適合用于長時間運行的環境監測設備。

　　5.4 音頻信號處理

　　ADS131M04 還可應用于音頻信號處理，尤其是在需要高精度采集音頻信號的場景中，如音頻測量儀器、聲學傳感器等。

　　6. ADS131M04與其他產品的比較

　　與市場上其他類似的 ADC 產品相比，ADS131M04 的優勢主要體現在其極高的分辨率、低功耗和多通道輸入能力。相比于傳統的 16 位或 18 位 ADC，ADS131M04 提供了更高的精度和更細致的信號采樣能力。而與一些高分辨率的單通道 ADC 相比，ADS131M04 的四通道設計提供了更高的靈活性，可以在同一芯片上處理更多的信號源，減少了系統的復雜度。

　　7. ADS131M04的實際應用領域

　　ADS131M04 憑借其高分辨率、低功耗和多通道輸入的特點，在多個行業和應用場景中都有廣泛的應用。以下是一些典型的應用領域。

　　7.1 醫療設備

　　在醫療領域，特別是那些涉及精確測量生物信號的設備中，ADS131M04 被廣泛應用于心電圖（ECG）、腦電圖（EEG）等生物信號的采集。由于其 24 位的高分辨率，能夠精確捕捉到微弱的信號變化，這對于準確診斷非常重要。此外，其低功耗的特性也使其適用于便攜式和長時間監測的醫療設備中。

　　在一些可穿戴設備中，ADS131M04 能夠提供長期穩定的生物信號采集能力，尤其在需要長時間監控的應用場景下，能夠以最低的功耗運行，延長電池使用壽命。

　　7.2 工業自動化與測量

　　在工業自動化中，ADS131M04 被廣泛應用于數據采集系統中，特別是在涉及高精度傳感器信號的處理過程中。工業自動化中的傳感器（如壓力傳感器、溫度傳感器、位移傳感器等）通常會產生微弱的模擬信號，這些信號需要通過高精度的 ADC 進行數字化處理，才能與控制系統進行交互。

　　ADS131M04 提供了極高的精度和多通道輸入的特性，使其非常適合用于多點數據采集系統，尤其是在需要對復雜多變的信號進行實時處理和監控的場合。

　　7.3 能源監控與管理

　　在能源監控系統中，ADS131M04 也發揮著重要作用。例如，在電力監控和電池管理系統中，能夠精確采集電流、電壓等數據對于能源效率的優化至關重要。ADS131M04 高精度的模擬信號轉換能力確保了實時數據采集的準確性，并且其低功耗特性使其在長期運行中表現穩定，避免了過高的能耗。

　　在電池監控中，特別是涉及到新能源設備（如太陽能、電動汽車電池管理系統等）的應用時，ADS131M04 能夠提供高精度的電池電壓和電流監測數據，幫助優化電池的充放電管理。

　　7.4 航空航天

　　航空航天領域?qū)υO備的高可靠性和精確性要求極高，ADS131M04 在這一領域也具有廣泛的應用。例如，在飛行器的儀表系統中，ADS131M04 可以用來采集各種傳感器的輸出，如加速度計、陀螺儀、壓力傳感器等的信號。這些傳感器提供的數據往往是微弱的，需要高精度的模數轉換器進行處理。

　　另外，航空航天領域?qū)Φ凸暮透叻€(wěn)定性的要求也使得 ADS131M04 成為理想的選擇。它能夠在不同的工作環境中提供穩定的性能，確保數據采集過程的可靠性。

　　7.5 自動駕駛與機器人技術

　　隨著自動駕駛技術的不斷發展，對精確傳感器數據的需求不斷增加。在自動駕駛系統中，ADS131M04 能夠處理來自激光雷達、攝像頭、超聲波傳感器等設備的模擬信號，確保車輛能夠準確感知周圍環境，做出實時決策。

　　同樣，機器人技術中的高精度控制和實時數據采集也離不開像 ADS131M04 這樣的高分辨率 ADC。例如，機器人手臂的運動控制和傳感器數據采集（如力傳感器、位置傳感器等）都需要精確的模擬信號轉換。

　　7.6 物聯網（IoT）

　　隨著物聯網技術的快速發展，越來越多的設備和傳感器通過網絡連接進行數據交換。ADS131M04 能夠為 IoT 設備提供高精度的模擬信號處理能力。例如，在環境監測、智能家居、農業監測等 IoT 應用中，ADS131M04 能夠采集傳感器的數據并將其轉化為數字信號，供進一步處理和分析。

　　此外，物聯網設備通常要求較低的功耗，ADS131M04 的低功耗特性使其成為 IoT 系統中一個理想的選擇。

　　8. ADS131M04的優缺點分析

　　雖然 ADS131M04 在許多方面表現出色，但也有一些局限性和不足之處。了解這些優缺點有助于工程師和設計人員在選型和應用時做出更明智的決策。

　　8.1 優點

　　8.1.1 高分辨率與精度

　　ADS131M04 提供 24 位的高分辨率，對于需要精細測量的應用尤其重要。在許多高精度傳感器的應用中，能夠提供極細粒度的數字化結果是至關重要的，ADS131M04 在此方面表現突出。

　　8.1.2 低功耗設計

　　作為一款高精度的數據采集器，ADS131M04 的功耗相對較低，尤其適合那些對功耗要求較高的便攜式設備或電池供電的系統。典型的功耗為 15 mW，可以在不犧牲性能的情況下延長設備的工作時間。

　　8.1.3 高度集成

　　該器件集成了四個模擬輸入通道、可編程增益放大器（PGA）以及其他輔助電路（如參考電壓源）。這種高度集成的設計減少了外部電路的需求，有助于簡化系統設計，降低成本和體積。

　　8.1.4 高速采樣能力

　　最大 32 kSPS 的采樣率使得 ADS131M04 能夠處理動態信號和高速測量應用。這一特性使其在動態信號采集、實時監測等應用中有廣泛的適用性。

　　8.1.5 高可靠性和溫度穩定性

　　ADS131M04 能夠在較廣的溫度范圍內穩定工作，具有較高的耐環境干擾的能力，適用于工業和醫療領域的嚴苛應用。它的高溫度穩定性使其能夠在各種環境條件下保持高精度和高穩定性。

　　8.2 缺點

　　8.2.1 成本相對較高

　　與低分辨率的模數轉換器相比，ADS131M04 的成本較高。由于其具有高分辨率和多通道輸入等高級功能，因此在一些對成本要求較為敏感的應用中，可能需要權衡性能和成本之間的平衡。

　　8.2.2 SPI接口限制

　　雖然 SPI 接口非常常見且容易集成，但對于某些系統，可能需要更復雜的數據接口或更高速的數據傳輸方式。而 ADS131M04 的 SPI 接口在處理非常高速的多通道數據時可能會出現帶寬瓶頸，尤其是在需要高實時性和更大數據吞吐量的應用中。

　　8.2.3 外部電源管理要求

　　盡管 ADS131M04 本身具有較低的功耗，但在一些系統中，仍然可能需要額外的電源管理電路（如穩壓器）來確保其穩定運行。這對于一些空間有限或者需要極簡化設計的應用來說，可能會增加額外的設計復雜度。

　　9. ADS131M04的使用技巧與優化

　　為了在應用中獲得最佳性能，使用 ADS131M04 時，有一些設計技巧和優化建議可以幫助用戶最大化其潛力。

　　9.1 增益設置優化

　　ADS131M04 配備了可編程增益放大器（PGA），能夠根據輸入信號的幅度自動調整增益。在設計時，應根據傳感器或信號源的特性來合理選擇 PGA 的增益設置。過高的增益可能會引入噪聲，而過低的增益可能導致信號分辨率下降。因此，合理調整增益值非常重要，尤其在處理微弱信號時。

　　9.2 噪聲優化

　　雖然 ADS131M04 在噪聲方面表現較好，但其精度和分辨率仍然會受到外部噪聲的影響。為了提高測量精度，可以在設計時加強對電源噪聲、時鐘噪聲等方面的控制，確保信號傳輸通道的干凈與穩定。例如，合理布線、使用屏蔽電纜以及增加濾波器都可以有效減少噪聲對采樣結果的干擾。

　　9.3 時鐘源選擇

　　高精度的時鐘源對于精確的信號采樣至關重要。盡管 ADS131M04 內部有時鐘發生器，但在一些要求極高精度的應用中，使用外部高精度時鐘源可能會進一步提高系統的穩定性和精度。

　　9.4 電源管理

　　雖然 ADS131M04 的功耗較低，但為了提高系統的可靠性和穩定性，電源管理設計依然非常重要。特別是在使用電池供電的系統中，應選擇低噪聲、低功耗的穩壓器，同時避免電源電壓波動對 ADC 性能的影響。

　　9.5 數據傳輸與處理優化

　　ADS131M04 通過 SPI 接口將數據傳輸?shù)酵獠刻幚砥?。在一些實時性要求較高的應用中，可以優化 SPI 的配置和數據處理流程，以提高數據吞吐量和處理效率。例如，合理安排數據采集和傳輸?shù)闹芷?、使? DMA（直接存儲器訪問）等技術，都能有效提高系統的響應速度和處理能力。

　　10. ADS131M04與其他產品的應用比較

　　盡管 ADS131M04 在許多領域具有較強的競爭力，但它并非唯一的選擇。市面上還有一些類似的高精度 ADC 器件可以與 ADS131M04 進行比較。了解這些產品的優缺點有助于在特定應用中選擇最合適的器件。

　　10.1 與 ADS131A04 比較

　　ADS131A04 是另一款來自德州儀器的 24 位模數轉換器，具有四個輸入通道，和 ADS131M04 有些相似。兩者的主要區別在于采樣速率和功耗方面。ADS131A04 最大采樣速率為 32 kSPS，而 ADS131M04 的采樣速率略高，達到 32 kSPS。此外，ADS131A04 在低功耗應用方面表現出色，但在高精度測量上，ADS131M04 更具優勢。

　　10.2 與 AD7768 比較

　　AD7768 是 Analog Devices 提供的一款高精度、24 位 ADC，它同樣具有四個輸入通道。與 ADS131M04 相比，AD7768 提供的性能也非常接近，尤其在采樣精度和信號處理方面。AD7768 主要優勢在于其獨特的低噪聲和高動態范圍設計，適用于更復雜的信號環境，而 ADS131M04 在低功耗和系統集成方面更具優勢。

　　10.3 與 LTC2378 比較

　　LTC2378 是 Linear Technology 提供的另一款 24 位 ADC。它在高精度信號處理方面表現優異，特別是在長時間監測和高穩定性要求的應用中。與 ADS131M04 相比，LTC2378 在數據傳輸速度和功能集成上略顯不足，但在一些低功耗長時間運行的場景中，仍然有其獨特優勢。

　　11. 未來發展方向

　　隨著科技的不斷進步，模數轉換技術也在不斷演進。ADS131M04 作為一款高性能的 ADC，未來可能會繼續在以下幾個方面進行改進：

　　11.1 更高分辨率和采樣速率

　　雖然當前的 24 位分辨率已經非常高，但對于一些極端精度要求的應用，未來可能會出現更高分辨率的 ADC。隨著采樣速率的提升，數據采集的速度和精度也會得到進一步優化，適應更加復雜和高速的應用需求。

　　11.2 集成更多功能

　　未來的 ADC 可能會集成更多的功能，如內置數字信號處理器（DSP）、實時濾波、更加智能的增益調節等。這些增強功能能夠進一步提升系統的性能和靈活性，使得用戶能夠在一個芯片上實現更多的信號處理任務。

　　11.3 更低功耗和更小封裝

　　隨著便攜式設備和物聯網設備的普及，低功耗和小型化設計成為未來發展的一大趨勢。ADS131M04 在未來可能會進一步降低功耗，提高效率，同時提供更小的封裝選項，適應更為緊湊的系統設計要求。

　　通過對 ADS131M04 及其應用的進一步了解，用戶可以根據實際需求，選擇最合適的產品，并利用其獨特優勢實現更加精準和高效的信號處理。

　　12. ADS131M04的未來發展?jié)摿?/strong>

　　隨著技術的不斷進步，未來的 ADS131M04 或其繼任者將可能會在以下幾個方面進行優化和創新：

　　12.1 增強的多通道能力

　　隨著多傳感器應用的普及，市場對于多通道高精度 ADC 的需求將會不斷增加。未來的版本可能會支持更多通道，進一步增強其在多通道信號采集中的能力，從而適應更加復雜的應用場景。

　　12.2 更低的功耗和更小的封裝

　　隨著移動設備和便攜式應用的普及，功耗和體積的要求將進一步提高。未來的 ADS131M04 可能會進一步優化其功耗，甚至達到微瓦級功耗，以適應更低功耗的應用場景。此外，更小的封裝將有助于減少空間占用，使其能夠更好地集成到緊湊型設備中。

　　12.3 高速數據處理能力

　　隨著數據采集和處理需求的增加，未來的 ADS131M04 或許會提升其數據采樣速率，提供更高的實時數據傳輸能力。特別是在工業自動化、通信和自動駕駛等領域，對高速數據處理的需求將推動 ADC 技術朝著更高的采樣率和更快的處理能力發展。

　　12.4 內置智能功能

　　隨著人工智能和機器學習的快速發展，未來的 ADC 可能會集成更多智能化功能。例如，基于信號的特征分析和實時數據處理等功能將可能內置于 ADC 芯片中，從而減輕主控處理器的負擔，提高整體系統的響應速度和處理效率。

　　13. 結語

　　ADS131M04 是一款非常適合高精度、多通道數據采集的模數轉換器。憑借其 24 位的分辨率、四通道設計和低功耗特性，它能夠滿足醫療、工業、音頻和環境監測等多個領域的需求。隨著科技的發展，ADS131M04 無疑會在更多精密儀器和智能設備中發揮重要作用，為各種應用提供精確可靠的數據支持。

　　通過了解 ADS131M04 的工作原理、技術規格、性能特點和應用場景，可以幫助工程師和研發人員更好地選擇適合的產品，設計出更高效、精確的系統。
