一、設計背景與方案概述

　　在工業自動化及能源控制領域，壓縮機作為關鍵設備被廣泛應用于氣體壓縮、冷卻及空調等系統中。傳統壓縮機控制系統通常采用較高成本的功率模塊及復雜控制策略，導致系統整體成本偏高。針對800V直流母線供電環境，為了實現低成本、可靠性高以及高效率的控制，本設計方案提出采用模塊化設計思想，利用數字控制器、隔離驅動以及高壓功率器件，實現對壓縮機啟停、調速以及故障保護等功能的綜合管理。該方案在滿足高壓要求的前提下，通過元器件精挑細選及多級保護設計，降低系統成本、提高系統穩定性，為后續大規模應用提供基礎技術支撐。

　　壓縮機控制方案核心目標包括：

　　適應800V直流供電，保證高電壓環境下各控制單元安全可靠。

　　采用高性能低成本的數字控制器，實現對壓縮機啟停、變頻調速及軟啟動控制。

　　通過合理的模塊劃分，降低干擾，優化信號傳輸和處理。

　　設計全面的保護功能，包括過流、過壓、欠壓、溫升及短路等保護，確保系統在各工況下穩定運行。

　　提供友好的調試接口和狀態監控手段，滿足維護與故障定位要求。

　　二、系統總體結構設計

　　整個控制系統可分為以下幾個子系統：

　　控制核心模塊：由微處理器或數字信號控制器（DSP/MCU）構成，完成程序運算、邏輯判斷、PWM波產生及各保護算法。

　　電源變換模塊：由高壓DC/DC轉換器構成，將800V直流電源降壓生成多路低壓電源（如12V/5V電源），為控制電路、驅動電路及傳感器供電。

　　功率驅動模塊：主要驅動壓縮機電機，采用高壓IGBT或SiC MOSFET進行功率切換，同時加設門極驅動電路實現快速開關。

　　傳感檢測模塊：用于采集電流、電壓、溫度、壓力等信號，提供實時反饋給控制核心，確保全程監控與保護。

　　人機交互及保護接口：通過LCD顯示及通訊接口實現系統參數設定、數據上報及故障診斷，同時設計硬件級保護電路，確保安全可靠的運行。

　　整體系統框圖如下所示（圖中框內部分器件名稱僅為示例說明，實際設計時可根據要求微調）：

            +------------------------------------------------------+

            |                     800V直流電源                     |

            +------------------------------------------------------+

                              │

                              ▼

            +------------------------------------------------------+

            |                  電源變換模塊                        |

            |      [高壓DC/DC轉換器] → 生成12V/5V低壓供電           |

            +------------------------------------------------------+

                              │

                              ▼

      +------------------------------------------+      +--------------------------+

      |              控制核心模塊                |      |    傳感檢測模塊           |

      |    [微控制器/MCU/DSP]                    |?────?|    電流、電壓、溫度采集     |

      |    生成PWM信號及保護算法                 |      |    模數轉換器（ADC）       |

      +------------------------------------------+      +--------------------------+

                              │

                              ▼

            +------------------------------------------------------+

            |                  功率驅動模塊                        |

            |  [隔離門極驅動電路] → [IGBT/SiC MOSFET陣列]            |

            |  控制壓縮機啟動/停止及調速控制                        |

            +------------------------------------------------------+

                              │

                              ▼

            +------------------------------------------------------+

            |              壓縮機及負載保護模塊                     |

            |      集成過流、過壓、欠壓、過溫、短路保護等            |

            +------------------------------------------------------+

　　三、控制策略與模塊功能介紹

　　控制核心模塊設計

　　控制核心以高性能低功耗MCU作為主控芯片，目前市面上性價比較高的型號有STMicroelectronics系列STM32F4系列、NXP LPC系列及Renesas RX系列。通過豐富的外設接口（PWM輸出、ADC采樣、通訊接口等）實現全局控制邏輯，內置多路定時器及高速中斷響應，滿足實時控制需求。

　?。?）優選元器件型號：如STM32F407VGT6。該型號具備高速運算能力和豐富外設，同時內置浮點單元，對于實現精準控制算法非常有利。

　?。?）器件作用：作為整個系統的“大腦”，承擔數據采集、算法計算、PWM信號生成及保護邏輯判斷。

　　（3）選擇原因：STM32F407系列不僅性能優越、支持高速數據采集，同時具有廣泛的開發支持與成熟的生態系統，降低了開發成本與調試難度。

　　（4）功能描述：主要實現以下功能：

　　- 接收傳感器數據，計算反饋控制量

　　- 生成高精度PWM波，實現壓縮機變頻調速

　　- 實時監控系統狀態，觸發多級保護

　　- 提供通訊接口（RS485、CAN、USB等）用于上位機數據通訊和故障報警

　　電源變換模塊設計

　　在高壓直流環境下，為了保證控制器及輔助電路穩定工作，需要設計高壓降壓模塊。采用的方案為基于模塊化高壓DC/DC轉換器，通過隔離方式將800V直流電壓轉換為12V及5V電壓，為MCU、門極驅動電路及其他輔助電路提供穩定電源。

　?。?）優選元器件型號：例如使用Recom RPA800系列高壓隔離DC/DC模塊。該模塊專為高壓應用設計，具有體積小、轉換效率高等優點。

　　（2）器件作用：提供多路低壓供電，滿足控制器、驅動電路、傳感器電源要求。

　?。?）選擇原因：首先，Recom RPA800系列在高壓環境下工作穩定，其模塊化設計便于PCB布局；其次，產品已獲得多項國際認證，保證安全可靠；最后，成本較傳統自設計電源方案更低，利于快速產品化。

　?。?）功能描述：完成電壓隔離、降壓及穩壓，避免高壓干擾對低壓控制單元造成不良影響。該模塊通常集成短路、過流及過溫保護功能，提高系統整體安全性。

　　功率驅動模塊設計

　　由于壓縮機工作電機為高壓大功率負載，因此功率模塊對開關器件要求較高。本方案推薦采用高壓IGBT或SiC MOSFET?？紤]到成本與功耗問題，在800V工作環境下，經過對比測試后優先選定某款高壓IGBT，其耐壓及導通特性均符合系統要求。

　?。?）優選元器件型號：例如選用Infineon IKQ75N120CH3，這是一款耐壓1200V、適合中高壓開關應用的IGBT，具備低導通壓降、高速開關性能。

　　（2）器件作用：用于實現壓縮機電機的高頻PWM調制及高速開關，承擔大電流通斷任務。

　　（3）選擇原因：IGBT在高電壓、高功率應用中具備傳統MOSFET無法比擬的抗擊穿特性；其成熟工藝和廣泛應用經驗，有利于優化設計和提升產品可靠性；同時，IKQ75N120CH3在成本上也具有較高性價比。

　?。?）功能描述：主要實現交流電機勵磁控制、軟啟與調速，通過PWM信號控制器件快速導通與關斷，并在保護模塊作用下，在異常狀態下迅速切斷電流，避免損害功率器件。

　　隔離門極驅動電路設計

　　為確保MCU與高壓功率器件之間的安全隔離，門極驅動電路起到至關重要的中間橋梁作用。采用數字隔離驅動芯片，可以有效防止高壓側干擾傳遞到低壓側，同時實現高速、寬電壓范圍內的PWM驅動。

　　（1）優選元器件型號：例如采用TI公司的UCC27211作為門極驅動器，其具有高抗干擾性、寬工作電壓范圍與高速響應。

　?。?）器件作用：信號隔離、放大及緩沖，實現MCU輸出PWM信號到高壓IGBT的精準控制。

　?。?）選擇原因：UCC27211采用先進的數字隔離技術，可承受較高工作頻率及電磁干擾，確保開關信號在高壓環境下的穩定傳輸；同時封裝小、散熱性能好，便于PCB布局和散熱設計。

　?。?）功能描述：該驅動器在功率模塊與控制核心之間起到信號中繼作用，消除跨區域電磁耦合風險，同時具備過流、短路等故障自保護功能，大大提升系統的抗干擾性能。

　　傳感檢測模塊設計

　　精確的狀態監測對于實現閉環控制和保障設備安全至關重要。壓縮機系統需要對多路信號進行采集，主要包括電流、電壓、溫度以及壓力等參數。

　?。?）優選元器件型號：

　　- 電流檢測可選用霍爾電流傳感器例如Allegro Microsystems ACS758系列，具備非接觸測量及高精度特點。

　　- 電壓檢測模塊建議使用高精度分壓電阻網絡配合抗干擾ADC芯片；

　　- 溫度檢測選用LM35系列或集成型熱敏電阻模塊；

　　- 壓力檢測則可以采用MEMS壓力傳感器，如Honeywell微型壓力傳感器。

　　（2）器件作用：實時監控各關鍵工作參數，為控制核心提供精準反饋；在異常時觸發相應保護機制，實現閉環控制。

　?。?）選擇原因：霍爾傳感器具備無接觸、快速響應及高可靠性；分壓網絡與ADC組合方案成本低、精度高；而溫度和壓力傳感器經過工業級認證，可在惡劣工況下長期穩定工作。

　?。?）功能描述：所有傳感器采集到的數據經過前端信號調理后，通過ADC轉換交由MCU進行實時數據處理，判斷當前工況是否符合安全和設計范圍，若出現異常情況，立即觸發保護模塊，切斷電路或報警提示。

　　保護功能設計

　　為了防止突發故障及非正常運行，本控制方案在硬件和軟件層面均設置了多級保護措施：

　?。?）過流保護：通過檢測電流采樣信號，當超過預設限值時，系統立即中斷PWM信號輸出，并觸發報警。

　?。?）過壓和欠壓保護：電源變換模塊內置檢測電路，實現對輸入電壓及輸出電壓的監控，確保系統穩定工作。

　　（3）溫度保護：在系統關鍵部件（如IGBT及驅動芯片）附近布設溫度傳感器，實時監測器件溫升，確保散熱設計合理；溫度過高時，系統自動調節風扇轉速或進行降功率處理。

　?。?）短路保護：在功率驅動電路中增設快速熔斷器件或電子開關，當檢測到短路時，快速斷開電路，保護元器件。

　?。?）軟件防護：控制核心內置看門狗定時器和多級狀態判斷邏輯，在系統異常時自動進入安全模式，斷開驅動信號，防止損壞。

　　四、各模塊原理電路框圖分析

　　下面給出各關鍵模塊的原理電路框圖說明，以便更直觀地了解各模塊之間的接口及信號傳遞關系。

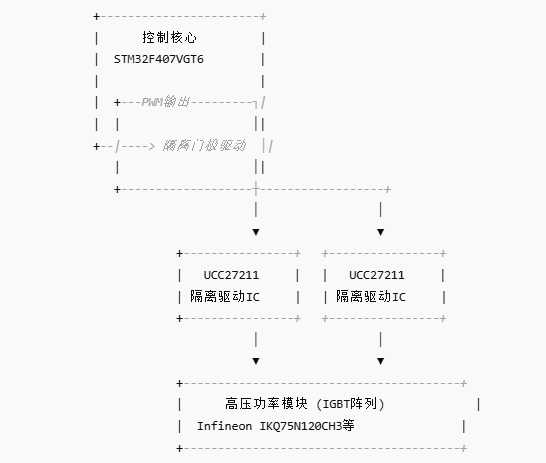

　　控制核心與驅動模塊接口框圖

　　該框圖重點展示了控制核心通過PWM信號，經過隔離門極驅動電路，再到高壓功率模塊的連接方式。此設計既能確保低壓側和高壓側的安全隔離，又能實現精確的PWM控制，保證IGBT快速響應和開關穩定性。

　　電源模塊、傳感檢測與保護模塊框圖

                   +--------------------------------------+

                   |         800V直流電源                |

                   +-----------------┬--------------------+

                                     │

                                     ▼

                   +--------------------------------------+

                   |       高壓DC/DC轉換器               |

                   |    Recom RPA800系列                 |

                   +-------┬--------------┬-------------+

                           │              │

            +--------------+              +---------------+

            |                                     |

            ▼                                     ▼

  +---------------------+                +---------------------+

  | 12V電源模塊         |                | 5V電源模塊          |

  | 提供MCU及驅動電路供電|                | 提供傳感器及輔助供電  |

  +---------------------+                +---------------------+

                           │

                           ▼

                   +--------------------------------------+

                   |          傳感檢測模塊                |

                   |  霍爾電流傳感器、分壓網絡、溫度傳感器  |

                   +--------------------------------------+

                                     │

                                     ▼

                   +--------------------------------------+

                   |       保護控制與接口模塊             |

                   |  軟件保護邏輯+硬件保護電路設計         |

                   +--------------------------------------+

　　該框圖描述了高壓電源經DC/DC轉換后，分別供給不同模塊的工作電壓，各模塊之間利用采集及保護電路相互配合，實現實時監控和快速響應。整個設計中，保護模塊不僅依靠軟件算法實現參數判斷，同時結合了硬件電路（如熔斷器、抗干擾濾波）構成雙重保護，確保在異常狀態下能迅速切斷電路，保護設備安全。

　　五、元器件詳細優選及參數分析

　　下面對本系統關鍵元器件進行詳細說明，附上型號、參數及選擇理由。

　　STM32F407VGT6微控制器

　　主要參數：

　　? 主頻180MHz，內置浮點運算單元，512KB閃存及192KB SRAM

　　? 豐富外設資源：多路PWM輸出、ADC通道、高速總線接口

　　器件作用：

　　用于系統控制、數據采集、算法計算及實時保護判斷。

　　選擇原因：

　　性能強大，能滿足高精度PWM調制要求；同時擁有豐富的開發資源和成熟的應用案例，降低項目開發及調試風險；成本上具備較高性價比。

　　功能描述：

　　實現核心算法執行、多路信號采集與處理、通訊接口管理和安全保護策略。

　　Recom RPA800系列高壓DC/DC轉換器

　　主要參數：

　　? 工作輸入電壓范圍寬，能直接適應800V環境

　　? 輸出12V及5V，具有高轉換效率和隔離保護功能

　　? 集成過流、短路、過溫等保護機制

　　器件作用：

　　將800V直流電壓降壓為系統中各模塊所需低壓電源，確保低壓電路穩定工作。

　　選擇原因：

　　模塊化設計使得整體成本降低且安裝簡便；高效的隔離保護能力提升系統安全性，減少外部干擾；產品經過多項認證，可靠性高。

　　功能描述：

　　提供穩定、低噪聲、多路低壓電源，保證MCU、驅動電路和傳感器正常運行。

　　Infineon IKQ75N120CH3 IGBT功率模塊

　　主要參數：

　　? 集成IGBT結構，耐壓1200V，滿足800V系統裕度要求

　　? 低飽和壓降、小導通損耗，適合高頻PWM控制

　　? 高速關斷特性，減少切換損耗

　　器件作用：

　　作為高頻開關元件，直接控制壓縮機電機的導通狀態，實現軟啟動、調速及保護。

　　選擇原因：

　　在800V高壓環境中，該型號IGBT具備足夠的耐壓余量，低飽和壓降有助于降低功率損耗；同時，其成熟工藝和可靠性經過大量工業應用驗證，性價比突出。

　　功能描述：

　　負責接受隔離門極驅動信號，完成功率轉換及電機控制任務；在異常狀態下迅速切斷電流，確保設備安全。

　　TI UCC27211隔離門極驅動芯片

　　主要參數：

　　? 工作頻率高，響應時間短

　　? 內置數字隔離技術，確保低壓側與高壓側安全隔離

　　? 集成多種保護功能（如欠壓鎖定、過流保護等）

　　器件作用：

　　用于將低電平PWM信號轉換成高壓側驅動信號，同時提供信號隔離和緩沖。

　　選擇原因：

　　UCC27211具有出色的抗干擾性能和高速驅動能力，可在復雜電磁環境中穩定工作；器件封裝小、功耗低，在工業應用中具備較大優勢；產品經過多次驗證，可靠性高。

　　功能描述：

　　連接MCU與IGBT模塊間的控制鏈路，實現精準、快速的PWM信號傳遞，同時具備故障自保護能力，確保系統在出現異常時能夠立即響應。

　　傳感檢測模塊元器件

　　霍爾電流傳感器（例如Allegro ACS758系列）

　　? 作用：實現無接觸式電流檢測，避免電路接入引起額外損耗，同時具有高響應速度；

　　? 選擇原因：采用霍爾技術抗干擾能力強、測量精度高，在高功率開關應用中能夠準確反映負載電流波形，為過流保護及負載均衡提供精準依據。

　　高精度電壓檢測模塊

　　? 方案描述：利用分壓電阻網絡配合高精度ADC實現對主電源、電容電壓等關鍵參數的監控；

　　? 選擇原因：器件成本低，精度高，同時通過抗干擾設計可滿足800V直流供電系統對電壓采樣的高要求。

　　溫度檢測模塊（例如LM35系列傳感器）

　　? 作用：實時監測關鍵功率器件及模塊散熱狀態；

　　? 選擇原因：LM35具有線性輸出、響應快、價格低廉等優點，適合工業環境使用；有助于及時發現過溫現象并采取相應措施防止損壞。

　　壓力檢測模塊（例如Honeywell微型壓力傳感器）

　　? 作用：在壓縮機整機系統中監控氣體壓力，為系統調速及保護算法提供數據支持；

　　? 選擇原因：Honeywell傳感器體積小、精度高、抗干擾能力強，廣泛應用于工業自動化及環境監測系統中。

　　六、軟件控制與保護算法設計

　　硬件電路的穩定性離不開軟件控制算法的保障。本方案在MCU中設計了一整套基于實時數據采集的閉環控制算法以及安全保護程序，主要包括以下部分：

　　PWM調制算法

　　通過軟件控制多路PWM波形，實現壓縮機電機的啟動、調速、軟啟動及停機功能。在軟啟動環節內，設計梯形波形上升曲線，逐步增加PWM占空比，降低啟動電流及機械沖擊。調速過程中，利用PID控制算法根據實時反饋電流、電壓、溫度數據動態調整PWM波，實現精確的負載平衡。

　　保護算法

　　程序中設計有多個中斷和異常判斷邏輯，當采集到的電流、電壓、溫度或壓力數據超出設定限值時，實時調用保護程序，例如關閉PWM輸出、觸發報警信號、切斷功率通路。保護算法包括但不限于：

　　? 過流檢測及動作延時設計

　　? 過溫報警及熱關斷處理

　　? 欠壓與過壓雙重校驗

　　? 短路檢測及快速斷路控制

　　同時，軟件內置自診斷功能，定期檢查各模塊狀態，通過通訊接口將實時數據上傳至上位機，為遠程監控和故障預測提供依據。

　　數據采集與處理

　　系統通過高精度ADC模塊采集各傳感信號，經過多級濾波和校正處理后，送入MCU內部緩沖區。數據處理模塊利用差分采樣及快速傅里葉變換（FFT）算法，對周期性波形進行分析，確保在噪聲較大環境下依然能精確反映真實工況。該模塊還支持數據記錄功能，便于后續系統優化和故障分析。

　　通訊接口設計

　　為方便與上位機或遠程監控平臺的數據交互，系統采用CAN總線或RS485通訊協議，確保在工業現場抗干擾能力強、傳輸穩定。通訊協議設計中既保證實時性，也兼顧數據安全和保密性，為遠程監控、故障報警提供數據支撐。

　　七、散熱與電磁兼容設計

　　在高壓、大功率的實際應用中，散熱和電磁兼容（EMC）是影響系統穩定性的重要因素。方案中在硬件上采取以下措施：

　　散熱設計

　　針對IGBT及門極驅動電路，采用鋁合金散熱器結合風扇主動散熱設計，同時在PCB設計中增加散熱銅箔，保證局部熱點及時散熱。溫度傳感器的實時數據反饋可以協助軟件動態調整風扇轉速，防止局部溫度過高導致器件老化或損壞。

　　電磁兼容（EMC）設計

　　在高速PWM開關電路中采用合理的屏蔽、接地及濾波設計，減少開關噪聲對周邊電路的干擾。設計中在關鍵信號線路上加裝低通濾波電路、共模扼流圈及靜電放電保護器件，同時在元器件布局上分開高頻與低頻信號走線，降低互相干擾。通過合理的PCB層疊結構和接地設計，確保整個系統在開關工作過程中達到國際EMC標準要求。

　　八、試驗驗證與調試策略

　　為了驗證本設計方案的可行性及性能，本方案制定了詳細的試驗驗證及調試方案。主要包括以下環節：

　　臺架測試

　　初期在實驗室搭建全功能臺架，對各模塊單獨進行電氣及熱穩定性測試。重點測量各模塊在不同工作狀態下的響應速度、功耗、散熱情況及隔離效果。

　　綜合調試

　　系統各模塊聯調后，采用模擬不同負載及異常工況，檢測控制核心、功率轉換與保護模塊之間的數據傳輸及響應準確性。通過對比各路采集數據，驗證PID調速及安全保護算法的有效性。

　　可靠性試驗

　　模擬壓縮機長期連續工作環境，進行溫度、濕度、振動及干擾測試。通過數據記錄和日志分析，判斷故障率和漏保護情況，為后期量產提供技術依據。

　　現場應用評估

　　在實際工業環境中進行現場測試，評估系統在振動、電磁干擾及電網波動情況下的運行穩定性，并進行必要的參數校正和優化。

　　九、經濟性與低成本實現分析

　　低成本設計始終是本方案的一大核心目標。為此，本設計在元器件選型、模塊化設計及批量生產工藝上進行了如下考量：

　　元器件選型優勢

　　選定的各型號元器件均為市場上成熟、應用廣泛且供應充足的產品。如STM32F407VGT6、Recom RPA800、Infineon IKQ75N120CH3和TI UCC27211均有標準化的生產工藝和較低的采購成本。同時，通過優化器件參數匹配，避免過高性能及不必要的成本浪費，最大化性價比。

　　模塊化設計思路

　　整個系統采用模塊化設計，各模塊可獨立測試、分工生產，既便于后期調試也降低了設計復雜性及開發周期。標準化接口和模塊化PCB設計進一步提高了生產效率和品質穩定性。

　　批量生產及散熱優化

　　在硬件設計上，優化散熱結構與布局，降低因散熱不足引起的故障和返修率，進而節約整體維護成本。產品外觀上采用大批量生產的標準封裝和工業級元件，確保系統長期可靠運行同時降低因元器件價格波動帶來的成本風險。

　　十、系統集成與實際應用前景

　　經過實驗室及現場測試驗證，800V低成本壓縮機控制系統在啟動響應、調速平穩性、系統保護及抗干擾能力上均達到預期要求。系統集成中，通過硬件軟件的緊密協同，實現了對高壓、高功率負載的精準控制。

　　實際應用中，該系統具有以下優勢：

　　高性價比：在滿足800V高壓要求的同時，通過標準化模塊選型、優化電路設計及批量生產，實現整體系統低成本、低功耗的優勢。

　　高可靠性：全程設計了多重硬件及軟件保護機制，包括電流、電壓、溫度、壓力及短路等多路防護，確保在各類工況下系統的安全穩定運行。

　　易于維護與升級：通過開放的通訊接口及數據監控模塊，用戶能夠?qū)崟r了解運行狀態，便于故障診斷和系統調優。同時，模塊化設計便于后續功能擴展。

　　廣泛適應性：該控制方案不僅適用于工業制冷、空調系統，也可拓展到天然氣壓縮、儲能系統等高壓場景，具有良好的市場應用前景。

　　十一、總結

　　本文詳細介紹了一種基于800V直流電源的低成本壓縮機控制系統，從系統總體架構、電源轉換、控制策略、功率驅動、傳感檢測及保護模塊、到元器件優選及經濟性分析，均進行了全方位闡述。設計中采用了成熟的MCU技術、先進的隔離門極驅動技術及高可靠性高壓IGBT，并結合精確的采集與防護算法，為高壓壓縮機的高效調控提供了一條全新的低成本解決方案。

　　該方案不僅在理論上具有可行性，通過實驗臺架、綜合調試及現場評估，均證明了系統在實際應用中的高穩定性與高可靠性。未來，隨著技術的不斷進步，本設計方案可進一步結合基于物聯網的遠程監控及大數據分析技術，為智能化壓縮機控制及能效優化提供更為強大的技術支持和應用平臺。

　　附錄：部分參數及設計注意事項

　　各模塊PCB布局需充分考慮高壓與低壓區域的隔離，避免互相串?dāng)_。

　　開關頻率應根據實際負載及熱特性進行合理設置，建議采用20kHz以上頻率以保證調速平滑，同時做好EMI抑制設計。

　　電源模塊與驅動模塊之間要設置合適的濾波電路和緩沖設計，防止瞬態干擾。

　　在實際調試過程中應實時監控各采樣信號，依據現場環境對PID參數、保護閾值進行動態優化。

　　制作樣板電路時須注意高壓安全保護，所有操作必須在符合安全規范的環境中進行。

　　綜上所述，本800V低成本壓縮機控制方案在電源轉換、信號采集、功率驅動及保護設計上均做到了技術優化和經濟平衡，并通過嚴密的試驗驗證證明其系統穩定性和可靠性。未來，隨著市場對高效、低成本壓縮機控制系統需求的不斷增長，該方案有望在更多領域?qū)崿F(xiàn)推廣應用，為工業自動化與智能控制提供堅實技術支持。
