MAX809 3引腳微處理器復位電路詳解

一、引言

在現代電子系統中，微處理器的穩定性和可靠性是至關重要的。為了確保微處理器在電源波動或其他異常情況下能夠正常工作，復位電路的設計顯得尤為重要。MAX809作為一款經典的3引腳微處理器復位芯片，憑借其優良的性能和簡便的應用，在嵌入式系統、電源管理、無線通信和手持設備等領域得到了廣泛應用。本文將對MAX809 3引腳微處理器復位電路進行詳細介紹，包括其工作原理、功能特性、引腳定義、應用電路、時序波形、設計過程以及應用場景等多個方面。

二、MAX809芯片概述

MAX809是一款專為微處理器復位設計的芯片，具有單一的微處理器復位功能。它能夠監控微控制器和其他邏輯系統的電源電壓，并在上電、掉電和電壓降低的情況下向微處理器發出復位信號。當電源電壓低于預設的門檻電壓時，MAX809會發出復位信號，直到電源電壓在一段時間內恢復到高于門檻電壓為止。

MAX809的主要特點包括：

1. 低輸出電流：典型的低電源電流僅為17μA，使得MAX809非常適合用于便攜式和電池供電設備。

2. 無需外部元件：MAX809的設計非常緊湊，無需外部元件即可實現復位功能，降低了系統的復雜性和成本。

3. 寬工作溫度范圍：MAX809可以在-40°C至+105°C的溫度范圍內正常工作，適用于各種惡劣環境。

4. 高可靠性：MAX809采用先進的電路設計技術，具有優良的電路可靠性和穩定性，能夠確保微處理器在電源波動或其他異常情況下的正常工作。

三、MAX809工作原理

MAX809的工作原理基于電阻分壓和比較器技術。其內部包含一個精密的電壓監測電路和一個復位信號生成電路。當需要監測的電源電壓（VCC）出現短時中斷或出現欠壓時，電壓監測電路會檢測到這一變化，并通過比較器將比較結果傳遞給復位信號生成電路。如果電源電壓低于預設的門檻電壓，復位信號生成電路會立即驅動復位信號的輸出，向微處理器發出復位信號。

具體來說，MAX809內部設有一個電阻分壓網絡，其中點電壓Vcom與參考電壓Vref進行比較。當VCC低于預設的門檻電壓時，Vcom會低于Vref，此時比較器輸出低電平。這一低電平信號經過與非門后，會輸出一個高電平信號，驅動推挽輸出結構中的下管NMOS導通，將輸出拉低，即向單片機輸出一個低電平復位信號。當電源電壓恢復到高于門檻電壓時，Vcom會高于Vref，比較器輸出高電平，經過與非門后輸出低電平，驅動推挽輸出結構中的上管PMOS導通，將輸出拉高至VCC，即釋放復位信號。

四、MAX809功能特性

MAX809作為一款微處理器復位芯片，具有多種功能特性，以滿足不同應用場景的需求。以下是一些主要的功能特性：

1. 精密電源電壓監測：MAX809能夠精密監測1.5V、2.5V、3.0V、3.3V和5.0V等多種電源電壓，確保微處理器在不同供電條件下的正常工作。

2. 可調節復位閾值：MAX809的復位閾值可以通過選擇不同的型號或外部元件進行調節，以適應不同的電源電壓范圍和應用需求。

3. 最小復位延遲：MAX809具有140ms的最小復位延遲，確保微處理器有足夠的時間進行復位操作，避免在電源電壓波動時發生誤動作。

4. 供電瞬態免疫：MAX809的復位比較器被設計成能夠忽略VCC線上的快速瞬態干擾，確保在電源瞬態變化時不會誤觸發復位信號。

5. 低電平有效復位輸出：MAX809提供一個主動低電平復位輸出，當電源電壓低于門檻電壓時，輸出低電平復位信號，便于與微處理器的復位引腳連接。

6. 寬工作溫度范圍：MAX809可以在-40°C至+105°C的溫度范圍內正常工作，適用于各種惡劣環境。

五、MAX809引腳定義

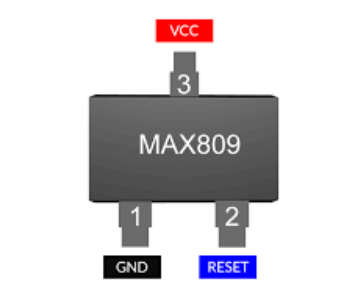

MAX809采用3引腳SOT23封裝，其引腳定義如下：

1. 引腳1（GND）：接地引腳，用于連接系統的地。

2. 引腳2（RESET）：復位輸出引腳，當電源電壓低于門檻電壓時，輸出低電平復位信號；當電源電壓高于門檻電壓時，輸出高電平信號。

3. 引腳3（VCC）：電源引腳，用于連接系統的電源電壓。

六、MAX809應用電路

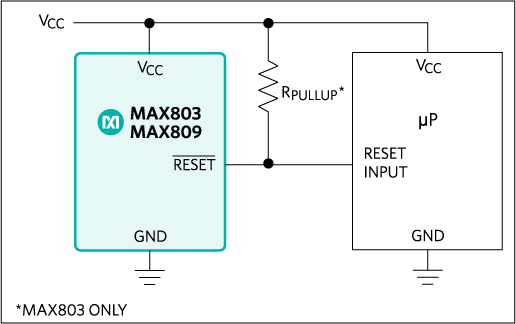

MAX809的應用電路非常簡單，只需將其連接到微處理器的復位引腳和電源電壓上即可。以下是一個典型的MAX809應用電路框圖：

+----------+

|  MAX809  |

|  RESET   |-----> 微處理器復位引腳

|  VCC     |-----> 系統電源電壓

|  GND     |-----> 系統地

+----------+

在實際應用中，可以根據需要選擇合適的MAX809型號和封裝形式。例如，對于便攜式設備或電池供電設備，可以選擇具有更低電源電流的型號；對于需要更高精度電源電壓監測的應用，可以選擇具有更高精度監測電壓的型號。

七、MAX809時序波形

了解MAX809的時序波形對于正確設計復位電路至關重要。以下是一些關鍵的時序參數：

1. 復位門限電壓（VTH）：這是MAX809發出復位信號的電源電壓閾值。當VCC低于VTH時，MAX809會發出復位信號。

2. 復位脈沖寬度（TRESET）：這是MAX809發出復位信號的時間長度。在VCC低于VTH后，MAX809會保持復位信號有效一段時間（通常為140ms），以確保微處理器有足夠的時間進行復位操作。

3. 復位釋放延遲（TRELEASE）：這是VCC恢復到高于VTH后，MAX809釋放復位信號的時間延遲。在實際應用中，這個延遲時間通常很短，可以忽略不計。

以下是一個典型的MAX809時序波形圖：

+---------+----------------+----------------+

|   VCC   |     RESET      |

+---------+----------------+----------------+

|  上升   |     高電平     |    低電平      |

|         |  (無復位信號)  |  (復位信號)    |

+---------+----------------+----------------+

|  下降   |     高電平     |    低電平      |

|         |  (無復位信號)  |  (復位信號)    |

+---------+----------------+----------------+

在VCC上升過程中，當VCC低于VTH時，RESET引腳會輸出低電平復位信號；當VCC上升到高于VTH后，RESET引腳會保持高電平一段時間（TRESET），然后釋放復位信號。在VCC下降過程中，類似的情況也會發生。

八、MAX809設計過程

設計MAX809復位電路的過程相對簡單，但需要注意一些關鍵步驟和參數設置。以下是一個典型的設計過程：

1. 確定電源電壓范圍：首先需要根據系統的電源電壓范圍選擇合適的MAX809型號。例如，如果系統電源電壓為3.3V，則可以選擇MAX809L或MAX809M等型號。

2. 計算復位閾值：根據系統的需求和應用場景，計算所需的復位閾值VTH。這可以通過查閱MAX809的數據手冊或相關文檔來實現。

3. 選擇封裝形式：根據系統的尺寸和布局要求，選擇合適的MAX809封裝形式。例如，對于便攜式設備或空間受限的應用，可以選擇SOT23封裝形式。

4. 連接電路：將MAX809的引腳連接到系統的相應位置。確保GND引腳連接到系統地，VCC引腳連接到系統電源電壓，RESET引腳連接到微處理器的復位引腳。

5. 測試電路：在完成電路連接后，需要進行測試以驗證復位電路的正常工作?？梢酝ㄟ^模擬電源電壓波動來測試復位電路的響應時間和可靠性。

九、MAX809應用場景

MAX809復位電路在多種應用場景中得到了廣泛應用。以下是一些典型的應用場景：

1. 嵌入式系統：在嵌入式系統中，微處理器通常需要處理各種復雜的任務和數據。為了確保系統的穩定性和可靠性，需要設計可靠的復位電路來應對電源波動和其他異常情況。MAX809復位電路憑借其優良的性能和簡便的應用，成為了嵌入式系統中常用的復位解決方案。

2. 電源管理系統：在電源管理系統中，電源的穩定性和可靠性對于系統的正常運行至關重要。MAX809復位電路能夠監控電源電壓的變化，并在必要時向微處理器發出復位信號，以確保電源管理系統的正常工作。

3. 無線通信系統：在無線通信系統中，微處理器需要處理大量的通信數據和信號。為了確保通信的可靠性和穩定性，需要設計可靠的復位電路來應對電源波動和其他異常情況。MAX809復位電路憑借其優良的性能和簡便的應用，成為了無線通信系統中常用的復位解決方案。

4. 手持設備：在手持設備中，如智能手機、平板電腦等，電池供電和便攜性是重要的設計考慮因素。MAX809復位電路具有低輸出電流和寬工作溫度范圍等特點，非常適合用于手持設備中的復位電路設計。

十、MAX809與其他復位電路的比較

與其他復位電路相比，MAX809在電子系統設計中，復位電路的選擇至關重要，它直接關系到系統的穩定性和可靠性。除了MAX809，市場上還存在多種其他類型的復位電路，如RC復位電路、專用復位IC（如IMP809、DS1832等）以及微處理器內置的復位功能等。下面，我們將對MAX809與其他幾種常見的復位電路進行比較。

1. 與RC復位電路的比較

• RC復位電路：RC復位電路是一種簡單的復位電路，由電阻和電容組成。它利用電容的充放電特性來實現復位功能。當電源電壓上升或下降時，電容會通過電阻充電或放電，從而在一定時間內保持復位信號的有效。

• 優點：RC復位電路結構簡單，成本低廉，適用于一些對復位要求不高的場合。

• 缺點：RC復位電路的復位閾值和復位時間不易精確控制，受環境溫度和元件參數的影響較大。此外，當電源電壓波動較快時，RC復位電路可能無法及時響應，導致系統復位不徹底或復位失敗。

• 與MAX809的比較：相比之下，MAX809具有精確的復位閾值和穩定的復位時間，不受環境溫度和元件參數的影響。它能夠在電源電壓波動時迅速響應，確保系統可靠復位。因此，在需要高精度和可靠性的場合，MAX809是更優的選擇。

2. 與專用復位IC的比較

• 專用復位IC：除了MAX809，市場上還存在多種其他專用復位IC，如IMP809、DS1832等。這些IC通常具有更豐富的功能和更高的性能，如可編程復位閾值、手動復位輸入、看門狗定時器等。

• 優點：專用復位IC功能豐富，性能優越，能夠滿足各種復雜的應用需求。

• 缺點：專用復位IC的成本通常較高，且需要更多的引腳和外部元件來支持其額外功能。在一些對成本敏感或空間受限的場合，可能不是最佳選擇。

• 與MAX809的比較：MAX809雖然功能相對簡單，但其成本低廉、體積小巧、使用方便，非常適合一些對成本敏感或空間受限的應用場合。同時，MAX809的性能也足夠滿足許多基本的復位需求。

3. 與微處理器內置復位功能的比較

• 微處理器內置復位功能：許多現代微處理器都內置了復位功能，能夠在電源電壓異常時自動復位。

• 優點：微處理器內置復位功能無需額外的復位電路，簡化了系統設計，降低了成本。

• 缺點：微處理器內置復位功能的性能和可靠性可能受限于微處理器的制造工藝和設計。在一些對復位要求極高的場合，可能無法滿足需求。

• 與MAX809的比較：MAX809作為一種外部復位電路，其性能和可靠性不受微處理器制造工藝和設計的限制。它能夠?yàn)槲⑻幚砥魈峁┓€(wěn)定、可靠的復位信號，確保系統的正常運行。因此，在一些對復位要求極高的場合，MAX809是更優的選擇。

十一、MAX809的使用注意事項

在使用MAX809時，需要注意以下幾點事項，以確保其正常工作和最佳性能：

1. 電源電壓范圍：確保MAX809的電源電壓在其額定工作范圍內。超過或低于這個范圍可能導致MAX809無法正常工作或損壞。

2. 復位閾值選擇：根據系統的實際需求選擇合適的MAX809型號和復位閾值。復位閾值過高或過低都可能導致系統無法正常復位或頻繁復位。

3. 去耦電容：在MAX809的VCC引腳附近添加一個去耦電容，以濾除電源中的高頻噪聲和干擾，確保MAX809的穩定工作。

4. 布局和布線：在設計電路板時，注意MAX809的布局和布線。確保RESET引腳與微處理器的復位引腳之間的連接短而直，避免過長或過細的走線導致信號衰減或干擾。

5. 溫度范圍：確保MAX809的工作溫度在其額定溫度范圍內。過高或過低的溫度可能導致MAX809性能下降或損壞。

6. 靜電防護：在處理和安裝MAX809時，注意靜電防護。避免將MAX809暴露在靜電場中，以免損壞其內部電路。

十二、MAX809的未來發展趨勢

隨著電子技術的不斷發展和進步，MAX809作為微處理器復位電路的重要組成部分，也將迎來新的發展機遇和挑戰。以下是對MAX809未來發展趨勢的一些展望：

1. 小型化和集成化：隨著便攜式設備和空間受限應用的不斷增加，對復位電路的小型化和集成化要求也越來越高。未來，MAX809可能會采用更小的封裝形式和更高的集成度，以滿足這些應用的需求。

2. 低功耗：在電池供電和便攜式設備中，功耗是一個重要的考慮因素。未來，MAX809可能會進一步優化其電路設計，降低功耗，延長電池使用壽命。

3. 多功能化：隨著電子系統復雜性的增加，對復位電路的功能要求也越來越高。未來，MAX809可能會增加更多的功能，如可編程復位閾值、手動復位輸入、看門狗定時器等，以滿足各種復雜的應用需求。

4. 高可靠性和穩定性：在電子系統中，可靠性和穩定性是至關重要的。未來，MAX809可能會采用更先進的制造工藝和材料，提高其可靠性和穩定性，確保系統的正常運行。

5. 智能化：隨著物聯網和智能設備的普及，對復位電路的智能化要求也越來越高。未來，MAX809可能會與微處理器或其他智能設備相結合，實現更智能的復位控制和管理。

十三、結論

綜上所述，MAX809作為一款經典的3引腳微處理器復位芯片，憑借其優良的性能和簡便的應用，在嵌入式系統、電源管理、無線通信和手持設備等領域得到了廣泛應用。本文詳細介紹了MAX809的工作原理、功能特性、引腳定義、應用電路、時序波形、設計過程以及應用場景等多個方面，并與其他復位電路進行了比較。同時，還提出了MAX809的使用注意事項和未來發展趨勢。相信通過本文的介紹，讀者對MAX809有了更深入的了解和認識。在未來的電子系統設計中，MAX809將繼續發揮其重要作用，為系統的穩定性和可靠性提供有力保障。
