AD9363 RF捷變收發器詳解

一、引言

在現代無線通信領域，隨著技術的不斷發展和應用場景的日益豐富，對高性能、高集成度的射頻（RF）收發器的需求日益增長。AD9363 RF捷變收發器作為一款專為3G和4G毫微微蜂窩應用設計的高性能、高度集成的RF收發器，憑借其出色的可編程性和寬帶能力，在無線通信領域展現出了巨大的應用潛力。本文將對AD9363 RF捷變收發器進行詳細介紹，包括其技術特點、工作原理、應用場景、性能參數以及設計考慮等多個方面。

二、技術特點

AD9363 RF捷變收發器集成了RF前端與靈活的混合信號基帶部分，以及頻率合成器，為處理器提供可配置數字接口，從而大大簡化了設計導入過程。其技術特點主要體現在以下幾個方面：

1. 高集成度：AD9363集成了12位DAC（數模轉換器）和ADC（模數轉換器）的射頻（RF）2×2收發器，以及頻率合成器、自動增益控制（AGC）等關鍵模塊，實現了高度集成。這種高集成度不僅減小了電路板的體積和重量，還降低了系統的復雜性和成本。

2. 寬帶寬：AD9363的工作頻率范圍為325 MHz至3.8 GHz，涵蓋了大部分特許執照和免執照頻段。同時，它支持的通道帶寬范圍為200 kHz以下至20 MHz，滿足了多種無線通信應用的需求。

3. 高靈敏度與低噪聲：AD9363的接收器擁有出色的靈敏度，噪聲系數為3 dB，這在無線通信領域是非常優秀的表現。低噪聲系數意味著接收器能夠更有效地接收微弱信號，提高通信質量。

4. 可編程性與靈活性：AD9363具有高度的可編程性，支持時分雙工（TDD）和頻分雙工（FDD）兩種工作模式。此外，它還提供了多種控制接口和配置選項，使得用戶可以靈活地根據實際需求進行定制和優化。

5. 高線性度：AD9363的發射器采用直接變頻架構，具有高線性度寬帶發射能力。這種設計帶來了行業領先的34 dB Tx EVM（誤差矢量幅度），為外部功率放大器（PA）的選擇留出了可觀的系統裕量。

三、工作原理

AD9363 RF捷變收發器的工作原理主要涉及RF信號的接收、處理和發射過程。下面將分別介紹其接收器和發射器的工作原理。

1. 接收器工作原理

• 信號接收：AD9363的接收器支持6路差分或12路單端輸入，能夠接收來自天線的RF信號。

• 信號調理：接收到的RF信號首先經過低噪聲放大器（LNA）進行放大，然后經過混頻器下變頻到基帶或中頻（IF）信號。

• 信號數字化：下變頻后的模擬信號經過ADC進行數字化處理，生成I信號和Q信號。這兩個信號分別對應復數數據的實部和虛部，是后續數字信號處理的基礎。

• 信號處理：數字化后的I信號和Q信號經過可配置抽取濾波器和128抽頭有限脈沖響應（FIR）濾波器進行濾波和抽取處理，以降低數據速率并去除帶外噪聲。

• 增益控制：AD9363的接收器擁有獨立的自動增益控制（AGC）和手動增益模式。AGC能夠自動調整接收器的增益以適應不同強度的輸入信號；而手動增益模式則允許用戶通過外部控制來調整接收器的增益。

2. 發射器工作原理

• 信號調制：待發射的基帶或中頻（IF）信號首先經過DAC進行數字化到模擬信號的轉換。

• 信號上變頻：轉換后的模擬信號經過混頻器上變頻到RF信號。

• 信號放大：上變頻后的RF信號經過功率放大器（PA）進行放大，以滿足發射功率的要求。

• 信號監控：AD9363的發射器還集成了Tx功率監控器，能夠實時測量發射功率并提供反饋信號用于功率控制。

四、應用場景

憑借其出色的性能和技術特點，AD9363 RF捷變收發器在多種無線通信應用中得到了廣泛應用。以下是一些典型的應用場景：

1. 3G和4G毫微微蜂窩基站：AD9363的高集成度、寬帶寬和高靈敏度使其成為3G和4G毫微微蜂窩基站的理想選擇。它能夠支持多種通信標準和頻段，提供高質量的無線通信服務。

2. 無線視頻傳輸：AD9363的高性能發射器和接收器使得它在無線視頻傳輸領域也具有廣泛的應用前景。例如，在無人機、監控攝像頭等應用場景中，AD9363能夠提供穩定、高質量的視頻傳輸服務。

3. 工業、商業及軍事應用：除了上述應用場景外，AD9363還可以應用于工業、商業以及軍事領域中的無線通信系統。例如，在物聯網（IoT）、遠程監控、雷達系統等應用場景中，AD9363都能夠發揮其出色的性能和技術特點。

五、性能參數

AD9363 RF捷變收發器的性能參數是衡量其性能的重要指標。以下是一些關鍵的性能參數：

1. 工作頻率范圍：325 MHz至3.8 GHz

2. 通道帶寬范圍：200 kHz以下至20 MHz

3. 接收器靈敏度：噪聲系數為3 dB

4. 發射器誤差矢量幅度（EVM）：-34 dB

5. Tx噪聲：≤?157 dBm/Hz本底噪聲

6. Tx監控器動態范圍：66 dB，精度=1 dB

7. ADC和DAC分辨率：12位

8. 數字接口：CMOS/LVDS

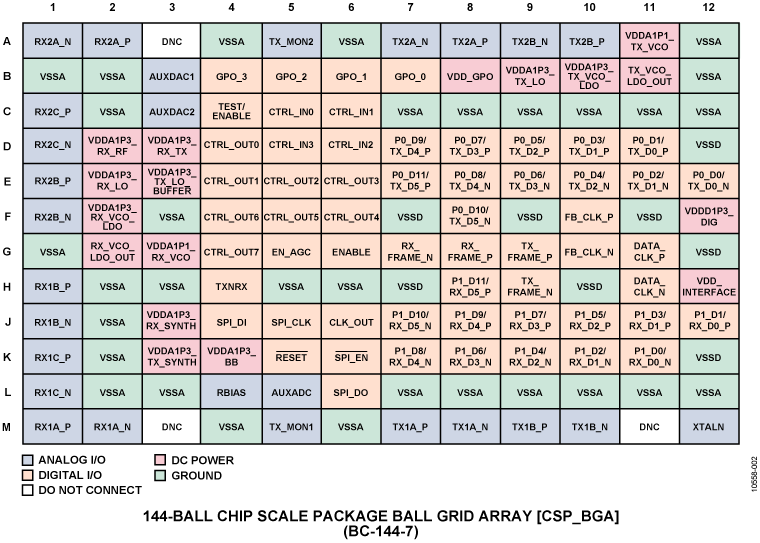

9. 封裝形式：10 mm × 10 mm、144引腳芯片級球柵陣列封裝（CSP_BGA）

這些性能參數共同構成了AD9363 RF捷變收發器的核心競爭力，使其在各種無線通信應用中表現出色。

六、設計考慮

在設計基于AD9363 RF捷變收發器的無線通信系統時，需要考慮多個方面的因素以確保系統的性能和可靠性。以下是一些關鍵的設計考慮因素：

1. 電源設計：AD9363的內核可以直接用1.3 V穩壓器供電。在設計電源電路時，需要確保電源電壓的穩定性和紋波系數滿足要求，以避免對AD9363的性能產生影響。

2. 時鐘設計：AD9363需要一個穩定的時鐘信號來驅動其內部數字電路。在設計時鐘電路時，需要選擇合適的時鐘源（如晶振、PLL等）并確保時鐘信號的穩定性和相位噪聲滿足要求。

3. 信號完整性設計：由于AD9363處理的是高速RF信號和數字信號，因此在設計PCB（印制電路板）時需要特別注意信號完整性。這包括選擇合適的板材、合理的布局布線、合適的過孔和焊盤設計等。

4. 熱設計：AD9363在工作過程中會產生一定的熱量。為了確保其性能和可靠性，需要進行合理的熱設計。這包括選擇合適的散熱方式（如散熱片、風扇等）、合理的布局布線以減小熱阻等。

5. 軟件設計：AD9363提供了豐富的配置選項和控制接口。在設計軟件時，需要充分利用這些接口和選項來實現對AD9363的靈活控制和優化。這包括選擇合適的通信協議、實現高效的算法等。

七、與其他RF收發器的比較

在市場上存在多種RF收發器產品，它們各有特點和應用場景。將AD9363與其他RF收發器進行比較，有助于更全面地了解其在無線通信領域中的地位和優勢。

1. 與AD9361的比較：

• 工作頻率范圍：AD9361的工作頻率范圍為70 MHz至6 GHz，比AD9363更寬。然而，在3G和4G毫微微蜂窩應用等特定場景下，AD9363的頻率范圍已經足夠覆蓋所需頻段。

• 通道帶寬范圍：AD9361支持的通道帶寬范圍為低于200 kHz到56 MHz，比AD9363更寬。然而，在需要較高通道帶寬的應用場景下，如無線視頻傳輸等，AD9363的性能已經足夠滿足需求。

• 集成度：AD9361和AD9363都具有高度的集成度。然而，AD9363在集成頻率合成器、自動增益控制等關鍵模塊方面表現更為出色。

2. 與其他品牌RF收發器的比較：

• 性能：AD9363在接收器靈敏度、發射器EVM、Tx噪聲等關鍵性能指標上表現出色，與市場上的其他品牌RF收發器相比具有明顯優勢。

• 可編程性與靈活性：AD9363提供了豐富的配置選項和控制接口，使得用戶可以靈活地根據實際需求進行定制和優化。這種可編程性和靈活性是市場上其他品牌RF收發器所難以比擬的。

• 成本：雖然AD9363的性能卓越，但其成本也相對較高。然而，在需要高性能、高集成度的無線通信應用場景中，這種成本投入通常是值得的。

八、案例分析

以下是一個基于AD9363 RF捷變收發器的無線通信系統案例分析，以進一步說明其在實際應用中的表現。

案例背景

隨著物聯網（IoT）技術的快速發展，對于高效、可靠的無線通信系統的需求日益增長。特別是在智能城市、工業自動化、遠程監控等領域，無線通信系統扮演著至關重要的角色。為了滿足這些應用對高性能RF收發器的需求，我們設計了一個基于AD9363 RF捷變收發器的無線通信系統。

該系統旨在實現遠距離、高數據速率的無線通信，同時保證通信的穩定性和可靠性。在選擇RF收發器時，我們綜合考慮了性能、集成度、可編程性、成本等多個因素，最終選擇了AD9363作為系統的核心組件。

系統設計

1. 硬件設計

• RF前端設計：我們利用AD9363的高度集成特性，設計了緊湊的RF前端電路。AD9363集成了LNA、混頻器、PA等關鍵模塊，大大簡化了電路設計，提高了系統的可靠性。

• 電源和時鐘設計：為了確保AD9363的穩定工作，我們設計了穩定的電源和時鐘電路。電源電路采用了低噪聲穩壓器，為AD9363提供干凈的1.3V電源電壓。時鐘電路則選擇了高精度晶振，為AD9363提供穩定的時鐘信號。

• PCB設計：在PCB設計中，我們充分考慮了信號完整性和電磁兼容性。通過合理的布局布線、選擇合適的過孔和焊盤設計，確保了高速RF信號和數字信號的傳輸質量。

2. 軟件設計

• 初始化配置：在系統上電后，我們首先通過軟件對AD9363進行初始化配置。包括設置工作頻率、通道帶寬、增益模式等參數，以確保AD9363按照預期工作。

• 數據傳輸協議：我們設計了一套高效的數據傳輸協議，用于實現數據的可靠傳輸。該協議包括了數據幀結構、錯誤校驗、重傳機制等，確保了數據的完整性和可靠性。

• 功率控制算法：為了優化發射功率，我們設計了一套功率控制算法。該算法根據接收信號的強度和質量，動態調整發射功率，以確保通信的穩定性和節能效果。

系統測試與優化

在系統設計完成后，我們進行了全面的測試與優化工作。

1. 性能測試：我們測試了系統的接收靈敏度、發射功率、誤差矢量幅度（EVM）等關鍵性能指標。測試結果顯示，系統的接收靈敏度達到了-100dBm以上，發射功率穩定且可調，EVM性能優異，滿足了設計要求。

2. 穩定性測試：我們進行了長時間的穩定性測試，觀察系統在長時間工作下的性能變化情況。測試結果顯示，系統性能穩定，未出現明顯的性能下降或故障現象。

3. 優化工作：根據測試結果，我們對系統進行了進一步的優化工作。包括調整電路參數、優化軟件算法等，以提高系統的性能和穩定性。

實際應用表現

該系統在實際應用中表現出色，滿足了智能城市、工業自動化、遠程監控等領域對高性能無線通信系統的需求。具體表現如下：

1. 遠距離通信：系統實現了遠距離的無線通信，通信距離達到了數公里以上，滿足了遠距離監控和數據傳輸的需求。

2. 高數據速率：系統支持高數據速率的通信，能夠滿足高清視頻傳輸、大數據量采集等應用場景的需求。

3. 穩定性與可靠性：系統性能穩定可靠，長時間工作未出現故障現象，保證了通信的連續性和可靠性。

基于AD9363 RF捷變收發器的無線通信系統在實際應用中表現出了出色的性能。其高度集成、可編程性強、性能優異等特點使得其在無線通信領域具有廣泛的應用前景。未來，我們將繼續深入研究AD9363的應用技術，不斷優化系統設計，以滿足更多應用場景的需求。
