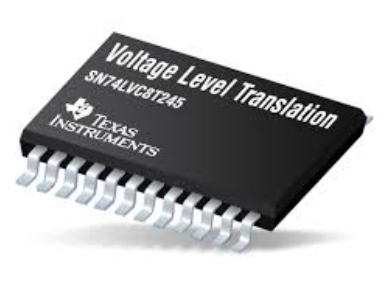

SN74LVC8T245 是德州儀器（Texas Instruments）公司推出的一款8位雙向總線收發器，廣泛應用于數據通信、微控制器接口、電路設計和其他需要實現信號電平轉換的場合。它具有多個特性，例如高速、低功耗、可用于高電壓邏輯的電平轉換等。本文將詳細介紹 SN74LVC8T245 的電路設計，包括其工作原理、功能、應用實例及設計技巧。

一、SN74LVC8T245 的基本功能和工作原理

SN74LVC8T245 是一種雙向總線收發器，其內部集成了8個獨立的邏輯通道，這些通道可以在不同的信號電平之間進行轉換。它支持從高電壓（如5V）到低電壓（如3.3V）之間的信號電平轉換，也可以實現不同電源電壓下的雙向信號傳輸。

1. 工作模式

SN74LVC8T245 提供兩種基本的工作模式：

• 發送模式（Transmitting Mode）：在發送模式下，數據從A端口（輸入端）通過總線輸出到B端口（輸出端）。此時，A端口的數據流向B端口，通常用于微控制器或者其他外設向總線發送數據。

• 接收模式（Receiving Mode）：在接收模式下，B端口的數據被送回A端口。通過這種方式，SN74LVC8T245 可以實現雙向通信。雙向總線的實現，使得芯片適用于需要數據傳輸和接收功能的場合，如I2C或SPI總線。

2. 雙向信號傳輸

SN74LVC8T245 支持雙向信號傳輸，能夠自動切換發送和接收模式。芯片內部通過一個控制信號（通常由一個方向控制引腳DIR）來確定總線的流向。此設計使得它適用于雙向數據傳輸應用，例如在微控制器和外部設備之間的通信，或者在多個設備之間的數據交換。

3. 電壓電平轉換

SN74LVC8T245 具有電壓電平轉換功能。它能夠在不同電源電壓之間進行電平轉換，支持的電壓范圍通常為 1.65V 至 5.5V。這使得它能夠連接不同電壓等級的設備。例如，在一個系統中，如果一部分設備使用 5V 電源，另一部分設備使用 3.3V 電源，SN74LVC8T245 可以在這兩個電壓等級之間進行無縫轉換，確保信號的正確傳輸。

二、SN74LVC8T245 的主要參數

SN74LVC8T245 的主要參數包括電源電壓、輸入輸出電流、最大傳播延遲、輸出驅動能力等。以下是該芯片的主要技術參數：

• 電源電壓（Vcc）：1.65V 到 5.5V。

• 輸入電壓：Vcc + 0.5V。

• 輸出電流：最大 24mA（高電平輸出）；最大 -24mA（低電平輸出）。

• 工作溫度范圍：-40°C 到 85°C。

• 傳播延遲：最大 5ns（典型值為 3ns）。

• 輸入電流：最大 10μA。

• 輸出驅動能力：高驅動能力輸出，適合用于大電流負載。

這些參數決定了 SN74LVC8T245 在設計中的應用場景和適用范圍。在高速數據通信和低功耗設計中，SN74LVC8T245 由于其低功耗特性和高速工作能力，成為了許多系統的理想選擇。

三、SN74LVC8T245 在電路中的應用

SN74LVC8T245 作為一個雙向總線收發器，廣泛應用于各種電路設計中。以下將介紹一些典型的應用場景：

1. 微控制器與外設的接口

在許多嵌入式系統中，微控制器需要與外設進行數據交換。外設可能使用不同的電壓標準（如 3.3V 和 5V）。使用 SN74LVC8T245 可以有效地解決不同電壓標準之間的兼容問題，確保數據的正確傳輸。

例如，在一個基于 3.3V 電壓的微控制器與 5V 電壓的外設（如 EEPROM 或傳感器）之間傳輸數據時，使用 SN74LVC8T245 作為電平轉換器，可以保證信號不會因電壓不匹配而發生錯誤。

2. 總線通信

SN74LVC8T245 還可以用于總線通信中，特別是在多設備通信的場合?？偩€通信要求多個設備共享同一條數據線，這就需要雙向的數據傳輸功能。SN74LVC8T245 的雙向傳輸特性使得它能夠在不同設備之間提供雙向數據流，確?？偩€上的數據能夠無誤地傳遞。

比如，在 I2C 總線通信中，主設備和從設備之間的通信就可以通過 SN74LVC8T245 來進行電平轉換。主設備可能工作在 5V 電壓，而從設備工作在 3.3V 電壓，SN74LVC8T245 能夠在這兩者之間實現電壓兼容。

3. FPGA 或 CPLD 與外部設備的接口

在 FPGA 或 CPLD 系統中，由于外部設備的電壓標準不同，往往需要使用電平轉換器來連接不同的外設。SN74LVC8T245 可以作為電平轉換器來實現 FPGA 與外部 5V 電壓設備的接口。在這種應用場景下，SN74LVC8T245 能夠實現高速數據傳輸，并且不易受到電壓不匹配的影響。

4. 級聯和擴展系統

對于一些復雜系統，需要將多個設備級聯在一起進行通信。在這種情況下，SN74LVC8T245 可以用作信號傳輸?shù)臉蛄海_保每個設備之間的數據傳輸正常。特別是在長距離或多個設備同時工作的環境中，SN74LVC8T245 能夠保證信號質量。

四、SN74LVC8T245 的電路設計實例

接下來，我們將介紹一個使用 SN74LVC8T245 的電路設計實例。假設我們有一個微控制器（MCU）和一個外部設備（例如 EEPROM），它們工作在不同的電壓標準下，我們希望通過總線進行數據交換。

1. 電源配置

假設 MCU 使用 3.3V 電源，而外部設備使用 5V 電源。在這種情況下，我們需要確保數據線的電壓能夠兼容兩個設備之間的電壓標準。

• MCU 供電：3.3V

• 外部設備供電：5V

• SN74LVC8T245 供電：3.3V

2. 數據線連接

• 將 SN74LVC8T245 的 A 端口連接到 MCU 的數據輸出引腳。

• 將 SN74LVC8T245 的 B 端口連接到外部設備的數據輸入引腳。

• 使用 DIR 引腳來控制數據傳輸方向。如果 MCU 需要發送數據，DIR 設為發送模式；如果外部設備需要發送數據，DIR 設為接收模式。

3. 配置方向控制

方向控制引腳（DIR）通常由 MCU 或其他控制器來控制。通過將 DIR 引腳的電平設定為高或低，可以確定數據的傳輸方向。

4. 信號和電平轉換

SN74LVC8T245 內部的電平轉換邏輯將確保 A 端口和 B 端口之間的信號可以在不同電壓標準之間無誤傳輸。

五、SN74LVC8T245 的設計技巧與注意事項

1. 電源電壓匹配

確保 SN74LVC8T245 的電源電壓與系統中其他組件的電源電壓匹配，避免由于電壓不匹配而導致的工作不正常。

2. 信號干擾與噪聲

在高頻應用中，信號干擾和噪聲可能會影響數據傳輸?shù)目煽啃?。在設計電路時，需要確保信號線盡可能短，并使用適當?shù)臑V波器或去耦電容來減少干擾。

3. 負載能力

SN74LVC8T245 的輸出驅動能力有一定限制，特別是在需要驅動多個設備時，需要考慮輸出驅動能力的匹配，避免過多負載導致輸出信號下降。

4. 時序要求

SN74LVC8T245 的時序要求較為嚴格，設計時需要保證信號的有效時序，避免因時序問題導致數據傳輸失敗。
