MMBT4401 NPN晶體管詳細介紹

MMBT4401是一款常見的NPN型小信號晶體管，主要用于低功率應用中的開關和放大電路。這款晶體管通常應用于音頻放大、射頻信號處理、電源管理等多個領域。它的主要特性包括較高的電流增益、高速開關特性以及優異的線性特性，使其在各類電路中得到了廣泛的應用。

一、MMBT4401的基本特性

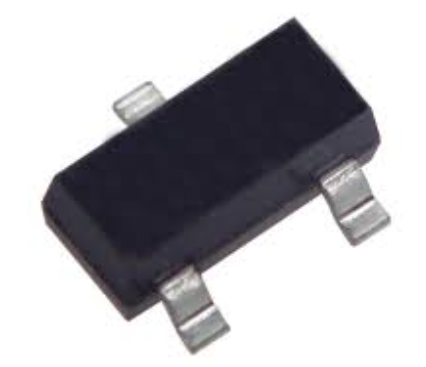

MMBT4401是一款小型的NPN晶體管，屬于常見的通用型晶體管之一。它的封裝形式為SOT-23，尺寸小巧，適合用于緊湊型電子設備中。晶體管的最大集電極電壓（Vceo）為40V，最大集電極電流（Ic）為600mA，能夠在較高的工作電壓和電流條件下穩定工作。

該晶體管的電流增益（hFE）通常在100到300之間，具有較高的增益，這使得它在放大電路中表現優異。此外，MMBT4401具有快速的開關響應能力，適用于高速數字電路中的開關應用。

二、MMBT4401的工作原理

晶體管的工作原理基于半導體材料中的PN結特性。NPN型晶體管包括三層半導體材料，分別為發射極（Emitter）、基極（Base）和集電極（Collector）。在正向偏置下，基極與發射極之間形成PN結，電流通過發射極流入基極，形成基電流（Ib）?；娏髋c集電電流（Ic）之間的關系是晶體管的電流增益（hFE）。

在MMBT4401中，當基極輸入信號時，晶體管的集電極電流相應地進行放大，從而實現對輸入信號的放大作用。由于其較高的電流增益，該晶體管能夠提供強大的放大效果。

三、MMBT4401的主要參數

為了全面了解MMBT4401的性能，以下是其主要技術參數：

1. 集電極-基極電壓（Vceo）：最大值為40V，意味著該晶體管能夠承受高達40V的集電極電壓，而不會出現擊穿現象。

2. 集電極電流（Ic）：最大值為600mA，這表示MMBT4401可以承受的最大電流為600毫安，適用于較大功率的信號放大。

3. 功率耗散（Ptot）：最大功率耗散為500mW。該晶體管的功率耗散能力限制了其在高功率應用中的使用。

4. 直流電流增益（hFE）：在不同的工作條件下，MMBT4401的電流增益一般在100到300之間，具體數值取決于工作電流和偏置條件。

5. 封裝類型：SOT-23封裝，具有較小的體積，適用于需要節省空間的應用。

這些參數使得MMBT4401在低功率應用中表現出色，特別適用于驅動低電流負載以及高增益信號放大的電路設計中。

四、MMBT4401的應用領域

MMBT4401因其較高的電流增益和較好的開關性能，廣泛應用于多個領域。以下是一些典型應用：

1. 音頻放大電路

在音頻放大器中，MMBT4401常用于前置放大部分。由于其良好的線性放大特性和較高的增益，這款晶體管可以有效放大微弱的音頻信號，提供更強的輸出信號。

2. 信號放大

MMBT4401常常被用于無線通信設備中的信號放大器，尤其是在低頻和中頻應用中。它能夠有效放大接收到的信號，從而提高系統的接收靈敏度和信號質量。

3. 開關電路

在數字電路中，MMBT4401常用于高速開關應用。例如，它可以作為驅動電路中邏輯門電路的開關元件，快速響應輸入信號的變化，確保電路能夠穩定運行。

4. 電源管理

MMBT4401還可以用于電源管理系統中的過電流保護、功率切換等功能。在一些電源切換電路中，它作為開關元件有效控制電流流向，避免電源過載或短路。

5. 傳感器電路

在一些傳感器電路中，MMBT4401也發揮著重要作用。它能夠放大從傳感器傳來的微弱信號，使得系統能夠準確檢測并響應外部環境變化。

五、MMBT4401的特點和優勢

MMBT4401具有許多顯著的特點和優勢，使其成為各類電子應用中的理想選擇：

1. 高電流增益：其電流增益在100到300之間，能夠有效地放大輸入信號，適用于信號放大應用。

2. 快速開關特性：MMBT4401具有較快的開關響應時間，適用于高速信號的開關操作。

3. 低功耗：該晶體管的功耗較低，適合應用于低功耗電路設計，延長設備使用壽命。

4. 小型封裝：SOT-23封裝使得MMBT4401適用于空間有限的電子設備，能夠在緊湊的電路板上實現高性能。

5. 高耐壓能力：其最大集電極電壓為40V，可以適應較高的工作電壓，增強了電路的穩定性和可靠性。

六、如何使用MMBT4401

在使用MMBT4401時，通常需要為其提供適當?shù)钠秒妷海员ＷC晶體管能夠穩定工作。偏置電壓的選擇直接影響到晶體管的工作狀態，進而影響其增益和放大效果。一般來說，需要在基極和發射極之間施加一定的正向電壓（約為0.6V至0.7V），以確?；鶚O電流能夠順利流入，從而使集電極電流得到放大。

在實際電路中，MMBT4401通常與其他元件一起使用，例如電阻和電容，以實現信號的過濾、增益調節等功能。為了確保晶體管的正常工作，還需要注意其最大電壓和電流限制，避免過載造成損壞。

七、MMBT4401的使用注意事項

盡管MMBT4401在許多應用中都表現出色，但在使用時仍需要注意以下幾點：

1. 避免過電壓和過電流：晶體管的最大集電極電壓和電流有明確的限制，超出這些范圍可能導致晶體管損壞，因此必須在規定的工作條件下使用。

2. 合理的散熱設計：盡管MMBT4401的功率耗散較低，但在高負載下仍然會產生一定的熱量，因此需要合理設計散熱系統，以確保其長時間穩定工作。

3. 避免靜電損傷：晶體管對靜電較為敏感，操作時應注意防靜電措施，避免損壞元件。

八、總結

MMBT4401是一款性能優良、應用廣泛的小信號NPN晶體管。其具有高電流增益、快速開關特性和較低功耗的優勢，適用于音頻放大、信號放大、電源管理等多種應用。盡管它的功率和電流承載能力有限，但在低功率和中功率應用中表現突出。通過合理的電路設計和工作條件，MMBT4401能夠發揮出良好的性能，是許多電子電路中的理想選擇。
