LM2576是一款廣泛應用的開關型降壓穩壓芯片，因其高效、簡單以及易于使用的特點，成為了很多電子設計中的理想選擇。LM2576的主要應用是將較高的輸入電壓轉換為較低的穩定輸出電壓，廣泛用于電源管理系統中。本文將詳細介紹LM2576的應用電路設計，包括工作原理、主要特點、典型應用以及如何使用LM2576進行電路設計。

一、LM2576概述

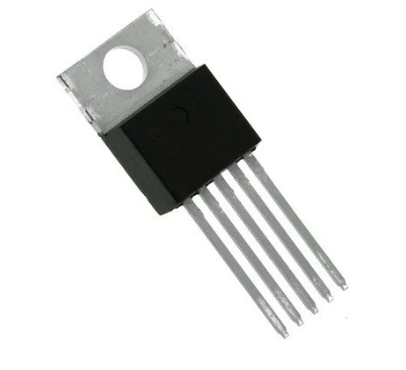

LM2576系列芯片屬于線性集成電路中的開關模式降壓穩壓器（Buck Converter）。該系列提供了多種固定輸出電壓和可調輸出電壓的版本，常見的輸出電壓有5V、12V、15V、24V等，同時也有可調版本，能夠根據外部電阻調整輸出電壓。

LM2576具有高效率和寬輸入電壓范圍的優勢，能夠適應不同的電源輸入情況。其工作效率通常能夠達到70%以上，比傳統線性穩壓器的效率要高得多，尤其在大電流負載下，LM2576表現出色。該芯片內部集成了很多重要的功能，包括開關頻率控制、過流保護、過熱保護等，大大減少了外部元件的數量，使得設計過程更加簡便。

二、LM2576工作原理

LM2576是一種開關電源芯片，采用了降壓型（Buck Converter）拓撲結構。其基本工作原理是通過開關管的高速開關動作，將輸入電壓轉換成脈沖信號，再通過電感和電容濾波，輸出穩定的低壓直流電源。具體工作過程如下：

1. 開關操作：LM2576內部有一個高效的MOSFET開關管，它根據控制信號周期性地打開和關閉，從而將輸入電壓“切割”成脈沖信號。開關頻率由芯片內部的時鐘控制，通常在50kHz到200kHz之間。

2. 能量存儲：當開關管閉合時，輸入電源的電流通過電感流動，電感儲存能量。在這個階段，電流逐漸上升，電感中的磁場能量被積累。

3. 能量釋放：當開關管打開時，電感內的磁場開始塌縮，儲存的能量釋放出來，通過二極管傳遞到負載。在這一過程中，電感的電流會逐漸減小，提供穩定的輸出電壓。

4. 濾波：在輸出端，電容起到濾波的作用，去除高頻噪聲和脈沖，使輸出電壓更加平穩。

5. 反饋調節：LM2576內部具有反饋控制機制，監控輸出電壓并調整開關的占空比（開關管的開啟和關閉時間的比例），以保持輸出電壓穩定。

三、LM2576的主要特點

1. 高效率：相比傳統的線性穩壓器，LM2576的工作效率高，尤其在大電流負載時能夠保持較高的轉換效率。

2. 廣泛的輸入電壓范圍：LM2576的輸入電壓范圍通常為4V到40V，適用于多種不同的應用場景。其適用范圍覆蓋了12V、24V、48V等常見電壓等級。

3. 輸出電壓可調：除了固定輸出版本外，LM2576還提供了可調輸出電壓的版本。用戶只需根據需求選配外部電阻即可設置所需的輸出電壓。

4. 內置過流和過熱保護：LM2576具有過流保護和過熱保護功能，在電流過大或溫度過高時，會自動停止工作，保護芯片和電路不受損壞。

5. 低靜態電流：即使在待機狀態下，LM2576的靜態電流也非常低，有利于延長電池供電系統的工作時間。

6. 簡單的外部組件：由于內部集成了多種功能，LM2576設計所需的外部組件相對較少，通常只需要少量的電感、電容和二極管即可構成完整的電源電路。

四、LM2576典型應用

1. 電池供電的設備：在一些需要穩定電源的便攜設備中，LM2576能夠有效地將電池的高電壓（如12V或24V）轉換為所需的低電壓（如5V或3.3V），保證設備正常運行。

2. 電動工具：電動工具、玩具車等應用中，常常需要將較高的電壓（如12V、24V）降至較低的電壓來驅動電動機或控制電路，LM2576能夠提供穩定的電源。

3. LED驅動電源：在一些LED照明系統中，LM2576可以提供高效的電源解決方案，尤其是在需要驅動多個LED時，降壓穩壓器能夠有效降低功率損耗，提高系統的穩定性和效率。

4. 通訊設備：在各種通信設備中，LM2576常用于為設備的處理單元、無線模塊、傳感器等提供所需的穩定電源。其寬輸入電壓范圍能夠適應不同地區的電力供應環境。

5. 汽車電子：在汽車電子系統中，LM2576常用于為各種低電壓模塊（如導航系統、儀表盤、車載娛樂系統等）提供穩定的電源，保證車載電氣設備在不穩定的車載電源下正常工作。

五、LM2576應用電路設計

1. 固定輸出電壓電路設計

LM2576提供了多個固定輸出電壓版本，比如5V、12V、15V等。以5V版本為例，LM2576-5，可以通過簡單的外圍電路，直接將12V或24V輸入電壓轉換為穩定的5V輸出電壓。下面是一個典型的應用電路：

• 輸入電壓：12V或24V

• 輸出電壓：5V

• 輸出電流：1A

主要外部組件：

• 電感：固定值，通常選擇100μH

• 二極管：肖特基二極管（例如1N5822），具有較低的正向壓降和較快的恢復時間。

• 電容：輸入端和輸出端的電容，通常選擇100μF的電解電容和0.1μF的陶瓷電容。

該電路的工作原理如前所述，LM2576芯片會根據輸入電壓通過內部的PWM控制器調節開關的占空比，從而使輸出端保持5V的穩定輸出。

2. 可調輸出電壓電路設計

LM2576的可調輸出版本通過外部電阻來設定輸出電壓。根據LM2576的數據手冊，輸出電壓與兩個外部電阻（R1和R2）有關，輸出電壓的計算公式為：

$$V_{out} = V_{ref} imes left(1 + frac{R2}{R1} ight)$$Vout=Vref×(1+R1R2)

其中，V_ref為芯片的參考電壓，通常為1.23V。通過選擇適當?shù)碾娮柚?，可以調節輸出電壓。

例如，若輸入電壓為12V，想要輸出5V，可以選擇R1為1kΩ，R2為3.9kΩ，代入公式即可得到所需的輸出電壓。

3. 高效的電源轉換電路設計

LM2576特別適合需要高效電源轉換的應用場景。一個典型的高效電源電路，可以將12V的輸入電壓轉換為5V、3.3V或其他所需電壓，功率效率可以達到80%以上，這對于需要長時間運行的設備（如電池供電的設備）尤其重要。

六、LM2576應用電路的調試和注意事項

1. 電感選擇：電感的選擇對于LM2576電路的性能至關重要。電感的值決定了電流的波動范圍和效率，通常建議選擇100μH左右的電感。如果選擇不當，可能導致輸出電壓不穩定或效率降低。

2. 二極管選擇：二極管的類型應選擇快速恢復的肖特基二極管。普通二極管可能會導致效率降低，并且在高頻開關下無法及時恢復，影響電路的穩定性。

3. 輸入輸出電容的選擇：輸入電容和輸出電容能夠有效濾除電壓波動和噪聲。輸入端通常選擇100μF的電解電容，而輸出端則推薦使用0.1μF的陶瓷電容，幫助濾除高頻噪聲。

4. 熱管理和散熱：雖然LM2576具有較高的轉換效率，但在高負載或高輸入電壓下，芯片仍然會產生一定的熱量。因此，為了確保穩定運行，必須對LM2576進行良好的散熱設計。如果芯片過熱，可能會導致其進入過熱保護模式，影響電路的性能。一般來說，適當?shù)纳崞蚴褂昧己脤岬腜CB布局能有效降低工作溫度。

5. 布局設計：LM2576是一款開關電源芯片，工作過程中會產生高頻噪聲。因此，良好的PCB布局設計非常重要。為了減少噪聲干擾，應將電感、二極管、輸入輸出電容等元件布置得盡量靠近LM2576芯片，減少導線長度，避免不必要的電磁干擾。此外，為了提高電源的穩定性和抗干擾能力，應該盡量使用多層PCB設計，利用地層進行有效的屏蔽。

6. 負載調節和動態響應：在一些負載快速變化的應用場景中，LM2576的動態響應能力至關重要。如果負載電流發生快速變化，LM2576必須能夠迅速調整輸出電壓以維持穩定性。為了提高動態響應性能，通常需要在電路設計中優化反饋路徑，并增加適當?shù)呐月冯娙荨?/span>

七、LM2576在電源系統中的優勢

LM2576在電源管理系統中具有顯著的優勢，尤其是在需要高效能、寬輸入電壓范圍和可調輸出電壓的應用場合中。相比傳統線性穩壓器，LM2576能夠顯著提高系統的整體效率，減少電池消耗，延長設備的運行時間。以下是LM2576在電源系統中常見的幾個優勢：

1. 高效率：在負載較重或輸入電壓較高的情況下，開關模式電源的效率通常會高于傳統的線性穩壓電源。LM2576的效率通?？蛇_到80%以上，相比傳統的線性電壓調節器可以減少熱損失，提升整體系統效率。

2. 寬輸入電壓范圍：LM2576能夠適應寬廣的輸入電壓范圍，從4V到40V，可以處理多種電源類型，無論是12V、24V還是更高電壓的電源，均能夠通過LM2576進行降壓轉換，提供穩定的輸出電壓。

3. 降低系統復雜度：LM2576內置了多種保護功能，如過流保護、過熱保護、欠壓鎖定等，減少了外部電路設計的復雜度。同時，芯片的外圍元件較少，僅需一個電感、幾個電容和二極管即可完成設計，節省了電路設計時間和成本。

4. 多種輸出選擇：LM2576有固定輸出版本和可調輸出版本可供選擇，可以根據不同需求靈活選配。固定輸出版本適合大多數常見電壓需求，可調版本則能夠在特殊需求下，調整輸出電壓，滿足更靈活的電源設計要求。

八、LM2576的替代方案

盡管LM2576是一款非常優秀的降壓穩壓芯片，但在某些特定應用中，可能會需要選擇其他的降壓芯片作為替代。以下是一些常見的替代方案：

1. LM2596：LM2596與LM2576類似，均屬于開關降壓穩壓芯片。LM2596的優點是更為小型化，且工作頻率稍高，可以在更緊湊的設計中使用。不過，LM2576的效率稍微更高一些，因此在高功率要求下LM2576可能更加合適。

2. TPS5430：由德州儀器推出的TPS5430也是一款高效的降壓穩壓芯片，其特性和LM2576類似，但集成度更高，內置了更多的功能。TPS5430的優勢在于其更小的封裝和更低的待機電流，適合于體積有限且需要較長待機時間的設備。

3. MP1584：MP1584是一款集成度更高的降壓轉換器，具有更高的開關頻率，能夠處理更小尺寸的設計，同時提供更高的轉換效率。適用于小型電子設備或電池供電的應用場景。

4. XCL601：這款芯片是一種集成化程度極高的降壓穩壓器，其工作頻率更高，可以處理更復雜的電源需求。其內部集成了更強的反饋機制，能夠有效抑制電源噪聲，適合于對電源噪聲有較高要求的高精度應用。

九、LM2576在設計中的注意事項

在使用LM2576進行電路設計時，除了前面提到的外部組件選擇、布局設計等基本考慮外，還需要注意以下幾點：

1. 輸入電壓與輸出電壓的關系：LM2576是一款降壓型轉換器，它的輸出電壓必須低于輸入電壓。在設計電源系統時，需確保輸入電壓大于所需的輸出電壓，否則無法實現穩定的降壓。

2. 電流需求與功率損耗：LM2576支持的最大輸出電流通常為3A，但在高負載條件下，芯片的效率會受到影響，可能會產生較多的熱量。設計時應確保芯片的熱管理設計足夠好，以避免過熱問題。對于負載電流較大的應用，可以考慮使用具有更高效率的芯片或增加散熱設計。

3. 濾波與噪聲抑制：由于LM2576是開關模式電源，它會產生一定的開關噪聲。在設計時，尤其是在對電源噪聲敏感的應用中，如音頻放大器或精密測量設備，可能需要特別關注噪聲濾除。通常，通過增加輸出電容和選擇低ESR（等效串聯電阻）電容，可以有效減少噪聲。

4. 穩定性和反饋設計：LM2576的反饋系統對輸出電壓的穩定性至關重要。設計時需要選擇適當?shù)碾娮韬碗娙菀源_保系統的穩定性。對于高頻負載變化，可能需要額外的補償電路來優化動態響應性能。

十、總結

LM2576是一款高效、簡單、功能強大的降壓型開關電源芯片，廣泛應用于各種電源管理系統中。其高效率、寬輸入電壓范圍以及多種輸出電壓選擇，使其成為各種電子設備中理想的電源解決方案。在電路設計中，合理選擇外部元件、優化布局設計、注意熱管理和電源噪聲抑制等，能夠幫助實現穩定、高效的電源轉換。通過對LM2576的深入理解，設計人員可以更好地將其應用到實際項目中，為電子設備提供可靠的電源支持。
