STM8S003F3P6TR 8位MCU詳解

STM8S003F3P6TR是由意法半導體（STMicroelectronics）生產的一款8位微控制器（MCU），該微控制器提供了8 KB的閃存程序存儲器以及128字節的真實數據EEPROM。它在STM8S微控制器系列中被歸類為低密度設備，具體型號為STM8S003F3P6TR。下面將詳細闡述其工作原理、特點、應用、參數、引腳圖以及中文資料。

一、工作原理

STM8S003F3P6TR的核心是一個高性能的8位STM8 CPU，該CPU采用了先進的哈佛架構和三級管道技術，使得指令執行速度更快，性能更高。它的內存包括8 KB的閃存程序存儲器和1 KB的RAM，用于存儲程序代碼和數據。同時，128字節的EEPROM能夠支持多達100,000次的寫入/擦除周期，適用于需要持久存儲少量數據的場合。

微控制器的工作電壓范圍為2.95 V至5.5 V，并且具備靈活的時鐘控制功能，包含四個主時鐘源：低功率晶體諧振器振蕩器、外部時鐘輸入、內部用戶可微調的16 MHz RC振蕩器和內部低功耗128 kHz RC振蕩器。這些時鐘源為系統提供了多樣化的時鐘選擇，以滿足不同的性能需求和功耗要求。

在電源管理方面，STM8S003F3P6TR提供了低功率模式（等待、主動停機、停機），并且可以單獨關閉外圍時鐘，以實現低功耗運行。此外，它還具有帶時鐘監視器的時鐘安全系統，以及電源上電和斷電復位功能，提高了系統的穩定性和可靠性。

二、特點

1. 高性能8位STM8 CPU核心：采用高性能的8位STM8 CPU核心，運行速度快，處理能力強。

2. 擴展指令集：STM8S003F3P6TR提供了豐富的指令集，可以滿足復雜的計算和控制需求。

3. 大容量的閃存和RAM：內置8 KB的閃存和1 KB的RAM，可以存儲更多的程序代碼和數據。

4. 高耐久性的EEPROM：128字節的真實數據EEPROM支持多達100,000次的寫入/擦除周期，適用于需要持久存儲少量數據的場合。

5. 靈活的時鐘控制：具備四個主時鐘源，可根據不同的性能需求和功耗要求選擇合適的時鐘源。

6. 強大的I/O功能：具有多個I/O端口，支持多種外設連接和通信接口。

7. 低功耗設計：提供了低功率模式和獨立的時鐘控制功能，以降低系統功耗。

8. 豐富的外設接口：包括UART、SPI、I2C、LINbus、ADC等通信接口，以及多個定時器和看門狗定時器。

三、應用

STM8S003F3P6TR的高性能和低功耗特點使其適用于多種應用場合，包括：

1. 消費電子：可用于智能手機、平板電腦、游戲控制器等消費電子產品中，提供高效的控制和處理能力。

2. 醫療設備：其低功耗和高性能使其成為心電圖儀、血壓計、血糖儀等醫療設備中的關鍵組件。

3. 工業控制：可用于各種工業控制系統和自動化設備中，提供穩定的控制和數據處理能力。

4. 汽車電子：適用于汽車的各種電子控制單元（ECU），如車窗控制器、座椅控制器等。

四、參數

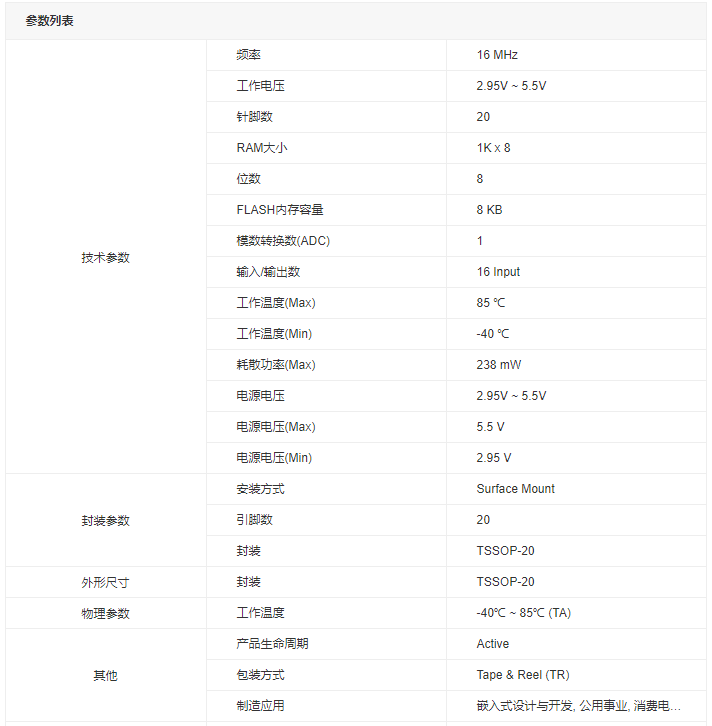

STM8S003F3P6TR的主要參數如下：

• 品牌：ST（意法半導體）

• 產品分類：8位MCU

• 系列：STM8S

• 是否無鉛：Yes

• 安裝類型：SMT

• 封裝/外殼：TSSOP20_6.5X4.4MM

• 工作溫度：-40℃~+85℃

• 接口：I2C、IrDA、LINbus、SPI、UART/USART

• 零件狀態：Active

• CPU內核：STM8

• 核心尺寸：8-位

• I/O數：16

• 程序空間容量：8KB

• 程序空間類型：閃存

• 工作電壓（范圍）：2.95V~5.5V

• 時鐘源：內部

• 內存RAM容量：1x8KB

• EEPROM容量：128x8B

• 長x寬/尺寸：6.50 x 4.40mm

• 高度：1.20mm

• 引腳數：20

五、引腳圖

STM8S003F3P6TR的引腳圖如下所示（這里以文字描述代替實際的引腳圖）：

引腳圖包含了20個引腳，包括電源引腳（VCC、GND）、時鐘引腳（XTAL1、XTAL2）、復位引腳（RST）、I/O引腳（PA0-PA7、PB0-PB3）、通信接口引腳（如UART的TX、RX引腳，SPI的SCK、MISO、MOSI引腳等）以及其他功能引腳（如看門狗定時器的WDI引腳等）。每個引腳都有具體的功能和作用，通過合理的引腳配置和連接，可以實現微控制器的各種功能和應用。

六、中文資料

以下是一些關于STM8S003F3P6TR的中文資料：

1. STM8S微控制器系列參考手冊（RM0016）：該手冊詳細介紹了STM8S微控制器系列的功能、特點、引腳配置、電氣特性以及使用注意事項等，是設計和使用STM8S003F3P6TR的重要參考資料。

2. STM8S003F3P6TR數據手冊：數據手冊提供了STM8S003F3P6TR的詳細參數、功能描述、引腳定義以及電氣特性等，是了解和使用該微控制器的重要文檔。

3. STM8S003F3P6TR應用筆記：應用筆記提供了一些關于STM8S003F3P6TR的應用案例、設計指南以及編程技巧等，有助于開發者更好地使用該微控制器進行項目開發。

4. STM8S003F3P6TR開發板/核心板：市場上有多種基于STM8S003F3P6TR的開發板或核心板，這些開發板通常包含了STM8S003F3P6TR微控制器、必要的電源電路、復位電路、時鐘電路以及調試接口等，方便開發者進行項目開發和調試。

5. STM8S003F3P6TR編程軟件/工具：意法半導體提供了多種編程軟件和工具，如STM8CubeMX、STM8開發工具鏈（包括編譯器、調試器等）等，這些軟件和工具可以幫助開發者進行STM8S003F3P6TR的編程、調試和仿真等操作。

七、詳細技術說明

1. CPU核心：STM8S003F3P6TR的CPU核心采用了先進的哈佛架構和三級管道技術，指令執行速度快，性能高。它包含六個可在每個執行上下文中直接尋址的內部寄存器，支持20種尋址模式，包括索引間接尋址和相對尋址等。此外，它還提供了80條指令，包括標準數據移動和邏輯/算術功能、乘法、除法以及堆棧和累加器之間的數據傳輸?shù)取?/span>

2. 內存：STM8S003F3P6TR提供了8 KB的閃存程序存儲器和1 KB的RAM，用于存儲程序代碼和數據。同時，它還具有128字節的真實數據EEPROM，支持多達100,000次的寫入/擦除周期，適用于需要持久存儲少量數據的場合。

3. 時鐘和復位：STM8S003F3P6TR具有靈活的時鐘控制功能，包含四個主時鐘源：低功率晶體諧振器振蕩器、外部時鐘輸入、內部用戶可微調的16 MHz RC振蕩器和內部低功耗128 kHz RC振蕩器。這些時鐘源為系統提供了多樣化的時鐘選擇，以滿足不同的性能需求和功耗要求。此外，它還具有帶時鐘監視器的時鐘安全系統以及電源上電和斷電復位功能，提高了系統的穩定性和可靠性。

4. 中斷管理：STM8S003F3P6TR具有32個中斷的嵌套中斷控制器，可以處理多個中斷源。同時，它還支持多達27個外部中斷，可以靈活地配置和使用。

5. 計時器：STM8S003F3P6TR提供了多個計時器，包括高級控制定時器、通用定時器和基本計時器等。這些計時器具有不同的功能和特點，可以滿足不同的定時需求。例如，高級控制定時器具有4個CAPCOM通道、3個互補輸出、死區時間插入和靈活同步等功能；通用定時器具有3個CAPCOM通道（IC、OC或PWM）等。

6. 通信接口：STM8S003F3P6TR提供了多種通信接口，包括UART、SPI、I2C、LINbus和ADC等。這些接口可以滿足不同的通信需求和數據傳輸要求。例如，UART接口可以用于串行通信；SPI接口可以用于高速數據傳輸；I2C接口可以用于低速數據傳輸和從設備控制等。

7.


   I/O端口STM8S003F3P6TR提供了豐富的I/O端口資源，包括PA0-PA7和PB0-PB3，總共16個I/O引腳。這些I/O端口具有多種功能，可以配置為輸入、輸出、中斷源或外設功能等。

• 輸入功能：I/O端口可以配置為輸入模式，用于讀取外部信號或傳感器的狀態。

• 輸出功能：I/O端口可以配置為輸出模式，用于驅動外部負載，如LED、繼電器等。

• 中斷源：I/O端口還可以配置為外部中斷源，當外部信號發生變化時，可以觸發中斷，從而執行相應的中斷服務程序。

• 外設功能：I/O端口還可以與外設相連，如ADC、UART、SPI等，實現數據的傳輸和控制。

此外，STM8S003F3P6TR的I/O端口還具有多種保護功能，如輸入上拉/下拉電阻、輸入施密特觸發器、輸出開漏/推挽配置等，提高了系統的穩定性和可靠性。

8. 低功耗設計

STM8S003F3P6TR采用了多種低功耗設計技術，以降低系統功耗，延長電池壽命。

• 低功率模式：STM8S003F3P6TR提供了多種低功率模式，如等待模式、主動停機模式和停機模式。在這些模式下，微控制器的時鐘和電源可以被部分或全部關閉，以降低功耗。

• 獨立的時鐘控制：STM8S003F3P6TR允許用戶獨立地關閉或啟用外設的時鐘，以減少不必要的功耗。

• 靈活的電源管理：STM8S003F3P6TR支持寬范圍的電源電壓（2.95V至5.5V），并提供了電源上電和斷電復位功能，以確保系統的穩定性和可靠性。

9. 調試和編程

STM8S003F3P6TR提供了多種調試和編程接口，方便開發者進行項目開發和調試。

• 調試接口：STM8S003F3P6TR支持SWD（單線調試）和JTAG調試接口，可以通過調試器進行在線調試和編程。

• 編程接口：STM8S003F3P6TR支持ISP（在系統編程）和IAP（在應用編程）功能，可以通過串口、SPI等接口進行程序下載和更新。

• 開發工具：意法半導體提供了豐富的開發工具鏈，包括STM8CubeMX、STM8開發工具鏈（包括編譯器、調試器等）等，這些工具和軟件可以幫助開發者進行STM8S003F3P6TR的編程、調試和仿真等操作。

10. 封裝和引腳排列

STM8S003F3P6TR采用了TSSOP20封裝形式，引腳排列緊湊，適合用于小型化設計。其引腳排列和封裝尺寸如圖XX所示（由于實際圖片無法在此展示，請參考STM8S003F3P6TR的數據手冊或相關文檔）。

八、總結

STM8S003F3P6TR是一款高性能、低功耗的8位微控制器，具有豐富的功能和特點。它適用于多種應用場合，如消費電子、醫療設備、工業控制和汽車電子等。通過合理的引腳配置和連接，以及使用意法半導體提供的開發工具鏈和文檔資料，開發者可以輕松地實現STM8S003F3P6TR的編程、調試和仿真等操作。同時，STM8S003F3P6TR的低功耗設計和多種保護功能也為其在各種應用場合中的穩定性和可靠性提供了有力保障。
