74HC574 D型觸發器的詳盡介紹

一、引言

74HC574是一種高性能的D型觸發器，廣泛應用于數字電路中。它主要用于數據存儲、信號處理和狀態機設計等領域。本文將詳細探討74HC574的型號、工作原理、特點、應用及主要參數，幫助讀者全面理解這一重要電子元件。

二、74HC574的型號

1. 型號解析

74HC574是一個由74HC系列組成的D型觸發器，具有以下含義：

• 74：代表該系列的標準邏輯集成電路。

• HC：表示該系列為高性能CMOS邏輯系列，具有較高的速度和較低的功耗。

• 574：是具體的器件編號，表明這是一個D型觸發器，且具有特定的特性。

2. 封裝形式

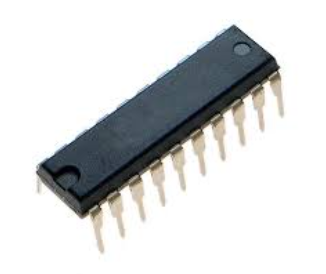

74HC574通常有多種封裝形式，包括DIP、SOIC和TSSOP等。每種封裝形式適用于不同的電路設計需求。

三、工作原理

1. D型觸發器的基本概念

D型觸發器是用來存儲一個比特的數據的基本單元，其主要功能是將輸入數據在時鐘信號的作用下存儲在輸出端。其工作原理如下：

• 數據輸入（D）：這是觸發器的輸入端，接收要存儲的數據。

• 時鐘輸入（CLK）：時鐘信號控制數據的存儲。每當時鐘信號上升沿到來時，觸發器會將輸入數據D的狀態存儲到輸出端。

• 輸出（Q和Q'）：這是觸發器的輸出端，其中Q表示存儲的數據，Q'是Q的反相輸出。

2. 觸發器的工作流程

在時鐘信號的上升沿到達時，74HC574會根據輸入端D的狀態更新輸出Q。例如：

• 當D為高電平（1）時，在下一個時鐘上升沿，Q將變?yōu)楦唠娖剑?）。

• 當D為低電平（0）時，在下一個時鐘上升沿，Q將變?yōu)榈碗娖剑?）。

如果在時鐘信號的變化期間輸入端D的狀態發生改變，74HC574將不會受到影響，輸出端Q將保持在之前的狀態，直到下一個時鐘信號到來。

3. 74HC574的功能描述

74HC574是一個具有8個獨立D型觸發器的集成電路，每個觸發器都有獨立的輸入和輸出端。該器件提供了更大的靈活性和更高的集成度，適合多種應用場景。

四、特點

74HC574作為一種D型觸發器，具有以下幾個顯著特點：

1. 高速性能

74HC574采用CMOS技術，具有較高的工作頻率和快速的開關特性，適合高速數字電路的需求。

2. 低功耗

與傳統TTL器件相比，74HC574具有較低的靜態功耗，使其在長時間工作中更為高效，特別適合于電池供電的應用。

3. 多通道設計

74HC574包含8個D型觸發器，能夠在同一個封裝內處理多個信號，極大地簡化了電路設計。

4. 兼容性強

74HC574兼容TTL和其他CMOS系列，適合于多種電路環境，便于與其他元件協同工作。

5. 較寬的電源電壓范圍

該器件可在2V至6V的電源電壓范圍內工作，適用性廣泛。

五、應用

74HC574廣泛應用于各種數字電路設計中，主要包括以下幾個方面：

1. 數據存儲

74HC574常用于數據存儲器中，能夠臨時存儲輸入數據，直到需要將其讀出或傳輸。

2. 狀態機設計

在狀態機設計中，74HC574可以作為狀態寄存器，存儲當前狀態并在狀態轉換時更新。

3. 數據緩沖

74HC574可以用于數據緩沖，處理多個輸入信號，確保數據在傳輸過程中的穩定性和完整性。

4. 數字信號處理

在數字信號處理中，74HC574可用于數據采樣、延遲和同步等應用，確保信號處理的準確性。

5. 控制系統

74HC574可以作為控制信號的存儲器，用于控制系統中，通過觸發器來實現對控制信號的及時響應和調節。

六、參數

以下是74HC574的一些主要電氣參數：

1. 工作電壓范圍

74HC574可在2V至6V的電源電壓下正常工作，適用于多種電源電壓的系統。

2. 輸入電平

74HC574的輸入高電平電壓(VIH)和低電平電壓(VIL)分別是0.7 × VCC和0.3 × VCC，確保在不同工作電壓下的兼容性。

3. 輸出電平

輸出高電平電壓(VOH)和低電平電壓(VOL)分別為VCC - 0.1V和0.1V，確保其輸出信號的可靠性。

4. 時鐘頻率

在5V電源下，74HC574可以支持高達25MHz的時鐘頻率，適合于高速數字信號的處理。

七、使用注意事項

在使用74HC574時，設計者應注意以下幾點：

1. 電源連接

確保為74HC574提供穩定的電源電壓，電源電壓應在其工作范圍內，避免超出最大額定值。

2. 時鐘信號

時鐘信號的質量和穩定性對74HC574的性能至關重要。應確保時鐘信號干凈、無干擾，避免對觸發器的正常工作造成影響。

3. 輸入信號

輸入信號應在74HC574規定的電平范圍內，以確保觸發器能夠正確識別輸入信號。

4. 輸出負載

在設計時，考慮輸出端口的負載能力，確保不超過74HC574的最大輸出電流，以防損壞器件。

5. 散熱設計

盡管74HC574的功耗較低，但在高頻率或大負載情況下，仍需考慮散熱設計，以確保器件的可靠性。

八、常見故障及排除方法

在使用74HC574時，可能會遇到一些常見故障，以下是一些故障及其排除方法：

1. 無輸出信號

故障原因：可能是電源未接通或時鐘信號未到達。

排除方法：檢查電源連接是否正常，確保時鐘信號穩定。

2. 輸出信號不穩定

故障原因：可能是輸入信號干擾或時鐘信號噪聲。

排除方法：使用濾波器降低干擾，確保輸入信號和時鐘信號清晰。

3. 輸入不響應

故障原因：輸入電平未達到觸發電平。

排除方法：檢查輸入信號的電平，確保在74HC574的輸入電平范圍內。

九、74HC574與其他觸發器的比較

1. 74HC74與74HC574的對比

74HC74是雙D型觸發器，而74HC574則是8位D型觸發器。74HC74適用于需要兩個觸發器的簡單應用，而74HC574適合于更復雜的應用，需要同時處理多個數據比特。

2. 74LS74與74HC574的對比

74LS74是TTL系列的觸發器，而74HC574屬于CMOS系列。74HC574具有更低的功耗和更高的工作速度，適用于現代低功耗和高速應用。

3. 74HC164與74HC574的對比

74HC164是一個串行輸入并行輸出的移位寄存器，而74HC574是D型觸發器。74HC164適用于需要串行到并行轉換的應用，而74HC574則更適合于數據存儲和狀態保持。

十、74HC574的設計實例

在實際應用中，74HC574常常被用于各種電路設計中。以下是幾個常見的設計實例，展示其靈活性和多樣性。

1. 數據存儲電路

設計一個簡單的數據存儲電路，可以使用74HC574來存儲輸入信號。輸入端D連接到數據源，時鐘端CLK連接到控制信號。每當控制信號上升沿到來時，輸入數據將被存儲在輸出端Q中。

電路示意圖：

2. 狀態機設計

在狀態機中，74HC574可以用于存儲當前狀態，并根據輸入信號和時鐘信號更新?tīng)顟B(tài)。設計一個簡單的2狀態狀態機，使用兩個74HC574存儲當前狀態和下一個狀態。

電路示意圖：

3. 數據緩沖器

在數據傳輸?shù)膽?yīng)用中，74HC574可以作為緩沖器，確保數據在傳輸過程中的穩定性。將輸入數據連接到74HC574的D端，使用時鐘信號控制數據的傳輸。

電路示意圖：

4. 數字信號處理電路

在數字信號處理中，74HC574可以用于數據的采樣和同步。通過設置適當?shù)臅r(shí)鐘信號，可以實現對輸入信號的實時處理和控制。

十一、總結

74HC574是一款功能強大的D型觸發器，具有高速度、低功耗和多通道設計的特點，廣泛應用于數字電路的各個領域。通過對其工作原理、特點、應用和參數的深入分析，我們可以看到74HC574在現代電子設計中的重要性。

未來展望

隨著電子技術的不斷進步，對存儲器件的要求也在不斷提高。74HC574及其相關產品在未來的電子設計中將繼續扮演重要角色。無論是在智能設備、嵌入式系統還是通信設備中，74HC574都將為實現更高效、更可靠的電子電路提供支持。

希望本文對您理解74HC574 D型觸發器有所幫助，為您的設計工作提供參考與支持。在實際應用中，建議根據具體需求選擇合適的器件，并進行充分的測試與驗證，以確保系統的穩定性和可靠性。
