作者：Jeff Shepard

　　單軸變速驅動器 (VSD) 在泵、風扇、壓縮機、輸送機等工業應用以及研磨機和攪拌機等加工操作中至關重要。這些應用具有簡單的運動序列，需要高效的 VSD，以支持在較短的調試時間內快速、經濟地實施基本驅動功能。

　　它們可能需要各種控制功能，包括標量伏特/赫茲 (V/f)、可編程 V/f 多點、自動適應磁通以節省能源的 V2/f，以及自動適應磁通電流控制 (FCC)驅動器輸出到負載。經濟高效的部署和集成是工業系統的關鍵，并可從以下功能中受益：

　　預配置的應用程序選擇

　　尺寸緊湊

　　預設通訊參數

　　將參數設置有效傳輸?shù)蕉鄠€(gè)單元

　　無線調試、操作和診斷

　　連接和應用宏可簡化 I/O 接線和配置

　　本文介紹了西門子的一系列堅固耐用且節能的單軸 VFD， 旨在簡化安裝。它還回顧了幾種集成功能，研究基本系統附件和各種更專業和更先進的附加模塊，以及使用西門子控制器的集成建議。最后回顧了將這些 VFD 集成到符合 EMI 的控制柜和工業運動系統中的一些注意事項。

　　數字化電機控制為工業單軸運動系統帶來了多種好處。用 VSD 代替簡單的機械控制裝置，使系統能夠立即響應部分負載運行的情況，并可降低 50% 或更多的功耗。變速運行還可以最大限度地減少電機和機械部件的磨損，減少維護需求并提高可用性。

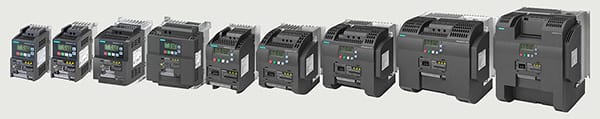

　　西門子的SINAMICS V20平臺有九種機架尺寸，功率范圍為 0.12 kW 至 30 kW(0.16 hp 至 40 hp)(圖 1)。示例性 SINAMICS V20 VFD 包括 0.12 kW 6SL3210-5BB11-2UV1(最高 3 kW)、6SL3210-5BB23-0UV1單相 230 V交流輸入型號以及 0.37 kW 6SL3210-5BE32-2UV0(最高 30 kW 三相 480)交流型號。

　　圖 1：SINAMICS V20 變頻器的九種外形尺寸，從 FSAA 到 FSE(0.16 到 40 HP)。 (圖片來源：西門子)

　　效率是使用 SINAMICS V20 驅動器的主要優勢。它們結構緊湊，能有效利用空間;它們支持快速安裝和調試，有效利用時間和金錢，而且節能，支持更綠色的地球。其中一些功能包括：

　　V/f、V2/f、FCC、V/f 多點等多種控制模式支持經濟運行

　　使用 V/f、V2/f 的 ECO 模式和休眠模式可以增強節能效果

　　無需外部功率測量設備即可監控節能情況，并以 kWh、CO2 或貨幣顯示

　　單相或三相市電

　　單相 200 至 240 V AC (–10% / +10%) 也可以連接到三相 120 / 240 V AC電源的兩相

　　三相 380 至 480 V交流(–15% / +10%)

　　預配置的應用宏減少了調試時間

　　使用標準庫和連接宏預設通信參數加快調試速度

　　自動適應不穩定的電源電壓，確保穩定運行，防止中斷，并有助于提高生產率

　　在 300 秒的循環時間內，過載能力高達 150%，持續 60 秒

　　最大輸出電壓為輸入電壓的100%

　　無需電源即可加載參數，可快速配置多個單元

　　使用帶有 Smart Access Web 服務器的移動設備或筆記本電腦進行調試

　　集成應用程序和連接宏

　　綜合功能

　　SINAMICS V20 驅動器具有多種可加速部署并簡化集成的集成功能，例如用于過程控制任務的比例積分微分 (PID) 控制器、最大 2 個機架尺寸上的集成制動斬波器以及可實現兩個相等的直流耦合功能。不同尺寸的驅動器協同工作以提高節能效果。 PID 控制器可用于簡單的過程任務，例如控制相對于設定點的壓力、液位或流量。

　　PID 功能包括自動調諧以實現最佳運行，并可支持電機分級運行。電機分級允許控制最多 2 個附加分級(級聯)電機。在這種情況下，系統由由逆變器控制的主電機和兩個使用由逆變器上的數字輸出控制的接觸器或啟動器控制的附加電機組成。

　　FSD 和 FSE 機架尺寸具有集成制動斬波器;對于其他框架尺寸，可以使用外部制動模塊(見下文)。電機可以采用電氣或機械制動方式。

　　電氣制動選項

　　直流制動應用于定子繞組，產生顯著的制動扭矩。雖然不適合保持懸掛負載，但一旦旋轉停止，電流可以使軸保持靜止。

　　復合制動將直流制動疊加在再生制動上，其中逆變器在制動期間將能量再生到直流母線電源中。

　　動態制動將再生能量轉化為熱量。能耗制動的實現需要外部制動電阻來耗散能量。

　　保持制動器的機械電機可以通過內部邏輯控制，以防止電機在逆變器關閉時轉動。

　　SINAMICS V20 驅動器還包括直流耦合功能，使兩個同等尺寸的逆變器能夠使用其直流母線連接進行電氣耦合。在適用的情況下，直流耦合可以通過允許一個逆變器使用來自另一逆變器的再生能量來降低能源成本。逆變器可以共享單個動態制動系統，從而降低安裝成本。在某些情況下，直流耦合可以消除對能耗制動模塊和能耗制動電阻的需要。

　　基本系統配件

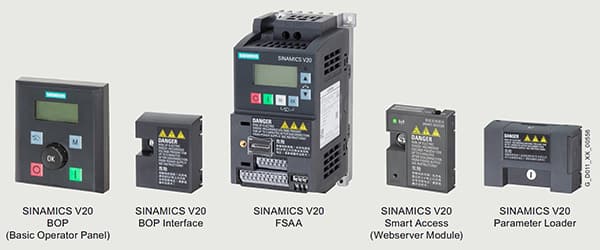

　　除了集成功能外，SIMAMIICS V20 變頻器的實用性還可以通過添加一些系統附件來增強，例如基本操作面板 (BOP) 和 BOP 接口、智能訪問模塊和參數加載器(圖 2)：

　　SIMMICS V20 具有集成控制面板，但某些應用可以通過添加BOP來遠程控制設備而受益。 BOP 設計用于分布式安裝，并具有 UL 1 類外殼防護等級。

　　BOP 使用專用BOP 接口模塊連接到 SINAMICS V20，該模塊插入變頻器上的擴展端口，并具有用于連接 BOP 的 RS232 接口。

　　智能訪問模塊具有內置網絡服務器，可簡化使用智能手機、筆記本電腦或平板電腦對 SINAMICS V20 的調試和操作。該模塊支持的功能包括：

　　調試向?qū)Э杉涌煺{(diào)試速度

　　參數設置并保存，或恢復出廠設置

　　電機測試

　　監控運營數據

　　執行系統診斷檢查

　　參數加載器最多可以將 100 個參數集上傳到 SINAMICS V20 或從設備下載參數集。無需給驅動器通電即可使用電池供電的參數加載器。

　　圖 2：顯示帶有四個常見擴展模塊的 0.16 HP FSAA SINAMICS V20。 (圖片來源：西門子)

　　更多配件

　　需要時可以添加線路濾波器。為了滿足 EN 61800-3 C2 類輻射和傳導發射要求，SINAMICS V20 變頻器(400 V 濾波和未濾波型號，以及 230 V 未濾波型號)需要外部 EMC 濾波器。例如，型號6SL32030BE177BA0設計用于與 FSA 機架尺寸 400 V 逆變器配合使用。

　　線路電抗器可用于平滑電壓峰值或橋接換向驟降。這些電抗器還可以減少諧波對線路電源和轉換器的影響。

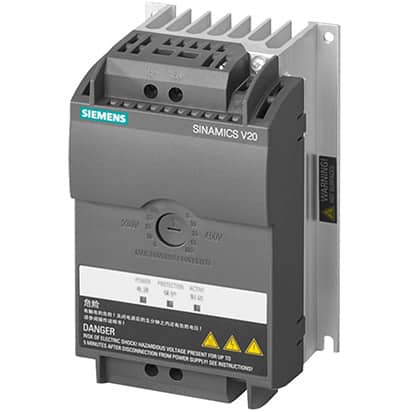

　　可使用外形尺寸為 FSAA 至 FSC 的6SL32012AD208VA0制動模塊(圖 3)來實現制動。 FSD 和 FSE 機架尺寸具有集成制動斬波器，不需要外部模塊。在所有情況下，通過添加外部制動電阻(如型號6SE64004BC050AA0)以耗散電機產生的再生能量，可以實現更好的制動性能和改進的減速度。

　　圖 3：SINAMICS V20 電機驅動器的制動模塊。 (圖片來源：DigiKey)

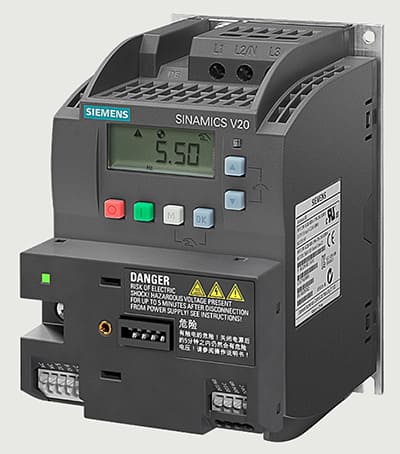

　　需要輸入或輸出的應用可以添加 SINAMICS V20 I/O 擴展模塊(圖 4)。該模塊直接安裝在 400 V 系列逆變器上，并提供兩個數字輸入和兩個數字繼電器輸出。例如，I/O 擴展模塊可用于多泵控制應用，從而可以使用單個 SIMMICS V20 驅動器控制最多四個泵。當必須控制多個風扇或壓縮機時，該模塊也很有用。它具有前后連接，可以與 BOP 接口和智能訪問模塊等其他配件結合使用。但是，它不能同時用作參數加載模塊。

　　圖 4：安裝在 SINAMICS V20 驅動器正面的擴展模塊。 (圖片來源：西門子)

　　輸出電抗器(如適用于 FSA 機架尺寸的型號6SL3202-0AE16-1CA0)可以減少電機繞組上的電壓應力(圖 5)。這些輸出電抗器還可以減少電容充電和放電電流，當使用長電機電纜時，電容充電和放電電流可能會給逆變器帶來壓力。

　　圖 5：0.5 HP 三相 380 V AC至 480 V AC、6.1A FSA 框架 SINAMICS V20 變頻器的輸出電抗器。 (圖片來源：西門子)

　　集成到更大的系統中

　　SINAMICS V20 驅動器設計為由 SINAMICS S7-1200或 S7-1500 控制器(如型號6ES75173FP000AB0)通過 RS485 接口并使用通用串行接口 (USS) 協議進行控制。提供了演示如何使用 SINAMICS V20 對這些控制器進行配置和編程的示例項目。 USS 是默認設置，但 SINAMICS V20 也可以使用 MODBUS RTU 協議。

　　一臺主控最多可連接31臺變頻器。

　　把它們放在一起

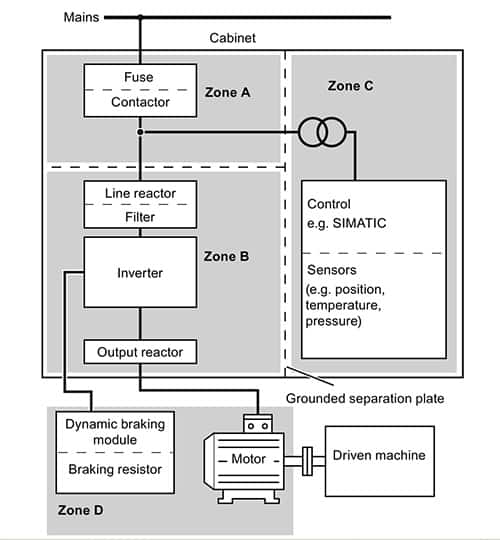

　　將上面詳述的組件組裝成一個完整的系統可能具有挑戰性，特別是當 EMC 合規性是一個重要考慮因素時。隔離潛在干擾源通常是最快且最具成本效益的方法。這可以通過將控制柜和系統的其余部分組織成一系列四個隔離區域來實現，如圖 6 所示。實施隔離區域時的注意事項包括：

　　可以使用接地隔離板或單獨的金屬外殼來實現區域的電磁去耦。

　　SINAMICS V20 位于 B 區，SIMATIC S7-1200 或 S7-1500 控制器位于 C 區。

　　為了提高 EMC 性能，可以在區域的接口處添加濾波器和耦合模塊。

　　區域之間的連接電纜必須分開，以防止 EMC 耦合，并且不得位于同一電纜通道或線束中。

　　進出機柜的通訊網絡和RS485等信號線必須采用屏蔽線。

　　圖 6：電磁去耦區域可以增強 SINAMICS V20 安裝的 EMC 性能。 (圖片來源：西門子)

　　結論

　　SINAMICS V20 變頻器用途廣泛、結構緊湊，支持各種單軸變速工業應用。它們具有廣泛的內置特性和功能。添加基本操作面板、遠程訪問模塊和參數加載器等附件可以增強實用性。此外，這些驅動器還配有各種附加模塊，以支持高級系統功能，并且針對與西門子控制器配合使用進行了優化。最后，展示了如何將這些 VFD 集成到符合 EMI 的控制柜和工業運動系統中。
