作者：Ryan Smoot，CUI Devices 技術支持工程師

　　在熱管理領域，風扇、散熱器和 Peltier 設備備受關注，可能很容易忘記這些組件的組裝方式。熱界面材料 (TIM) 在提供這些其他熱管理技術的最佳性能方面至關重要。 TIM 的目的是用導熱性優于空氣的物質填充兩個不均勻表面之間存在的微小空隙。 TIM 可以包含各種用于增強導熱性的材料，確保從功率晶體管等發熱元件到散熱器、熱電冷卻器或兩者等散熱器的有效熱傳遞。本文將致力于更詳細地定義熱導率和阻抗，同時為設計工程師提供有關不同類型 TIM 的高級入門知識。

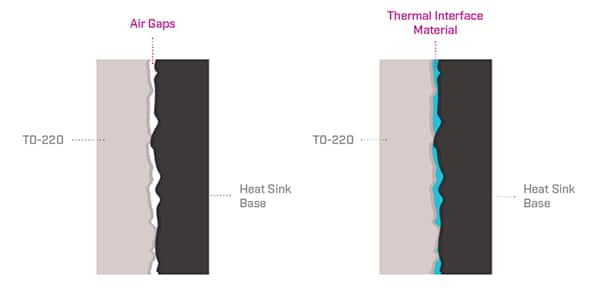

　　圖 1：TIM 填充兩個不均勻表面之間氣隙的基本表示。 (圖片來源：CUI Devices)

　　導熱系數概述

　　為了充分了解填充這些微觀空隙如何增強傳熱，必須清楚地了解導熱性。熱導率是衡量材料傳熱能力的指標，與給定組件的尺寸無關。該參數通常以功率除以面積乘以溫度的單位進行量化，例如 W/m°C 或 W/m*K。需要注意的是，由于開爾文單位相當于攝氏度一度，因此在進行計算時，只涉及溫度的相對變化，而不是絕對值。

　　在處理散熱問題時，更高的導熱系數總是更可取的。低導熱率材料表現出低傳熱率，而高導熱率材料允許更快速的傳熱。就上下文而言，空氣的導熱系數僅為 0.0263 W/m*K，比熱界面材料的導熱系數低大約兩個數量級。當組件和散熱器之間存在氣隙時，散熱將受到阻礙。通過用熱導率比空氣高得多的 TIM 填充這些空隙，可以實現更高效的熱傳遞。

　　熱阻概述

　　另一方面，熱阻抗或電阻在很大程度上取決于特定組件的形狀，并以溫度除以功率的單位表示，即每瓦攝氏度。雖然熱阻在 CUI Devices 的熱管理概述和如何選擇散熱器博客中有詳細介紹，但這里只是快速回顧一下。以 C/W 為單位表示的熱阻決定了每瓦功率耗散的結點會升高多少攝氏度。例如，如果耗散 4 瓦功率的結具有 10 C/W 的電阻，則相對于環境溫度，它的溫度將升高 40 攝氏度。通常，熱阻值是針對特定介質和區域引用的，例如沒有散熱器的 TO-220 封裝到空氣。

　　當多個設備集成在一起時，會分配一個新的熱阻值。然而，此熱阻值假定兩個表面之間存在完美連接，但情況并非總是如此。在這種情況下，使用熱界面材料來創造盡可能接近理想的條件。雖然這確實改善了傳熱，但也增加了一定程度的復雜性，因為 TIM 的熱阻必須包含在計算中。具有諷刺意味的是，雖然熱界面材料降低了兩個物體之間的熱阻，但它也擁有自己的熱阻。這個值不是微不足道的，但它仍然大大減少了兩個物體之間的熱阻，而不是增加了熱阻。根據所用 TIM 的類型，該熱阻可能會提供或需要根據 TIM 的厚度及其應用的表面積進行計算。

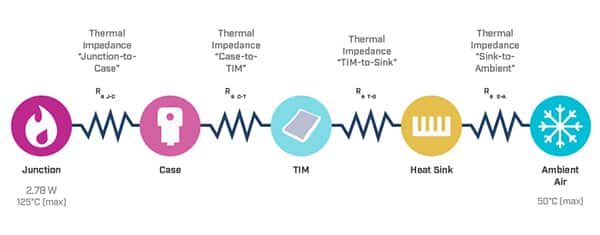

　　圖 2：應用中可能考慮的典型熱阻抗路徑示例。 (圖片來源：CUI Devices)

　　熱界面材料的常見類型

　　熱界面材料可以采用凝膠、油脂、糊狀物和墊的形式，為應對熱管理挑戰提供了多種解決方案。其中，熱界面膏(包括凝膠和油脂)以其高導熱性、柔韌性和填充較大間隙的能力而著稱。然而，糊狀物的應用可能很復雜，尤其是在不平坦的表面上，并且可能并不總是產生一致的結果。過度應用會導致整體效率降低，而應用不足會影響熱界面的性能。此外，具有出色導熱性的金屬基焊膏如果濺到 PCB 上，可能會造成電氣危險。陶瓷或碳基糊劑可能是更安全的替代品，但它們的熱效率可能不如基于金屬的選項。

　　相比之下，導熱墊是由硅樹脂或非硅樹脂彈性體制成的固體 TIM，還有許多其他材料可供選擇。例如，CUI Devices 的導熱墊 具有天然粘性、電絕緣性，并且具有不同的導熱率等級，范圍從 1.0 到 6.0 W/m*K。使用熱界面焊盤而不是焊膏的主要好處之一是它們易于應用。 CUI Devices 的導熱墊經過預切割以匹配其Peltier 設備的外形，與購買大片墊材料并將其切割成一定尺寸相比，這可以節省時間并在組裝過程中提供更多便利。導熱墊還提供更高的一致性、更少的混亂，并且比導熱膏更可重復使用。

　　然而，在用戶面臨各種設備和尺寸的情況下，導熱膏由于其多功能性仍然是首選。導熱膏在業余愛好者中也很受歡迎，因為它價格低廉，而且裝在小管子里很容易買到，不需要精確測量和確定尺寸。這使其成為小型項目和一次性應用程序的便捷選擇。以下是不同 TIM 選項的簡要總結：

　　表 1：熱界面材料選項匯總。 (圖片來源：CUI Devices)

　　結論

　　高效的熱管理 是一個復雜的問題，需要一系列的策略和解決方案。至關重要的是不要忽視熱界面材料作為整個系統的關鍵組成部分的重要性。無論是在原型階段、過渡到生產階段，還是僅在 DIY 項目中使用熱界面材料，了解其必要性的原因及其功能背后的機制都可以對設計的熱性能產生重大影響。
