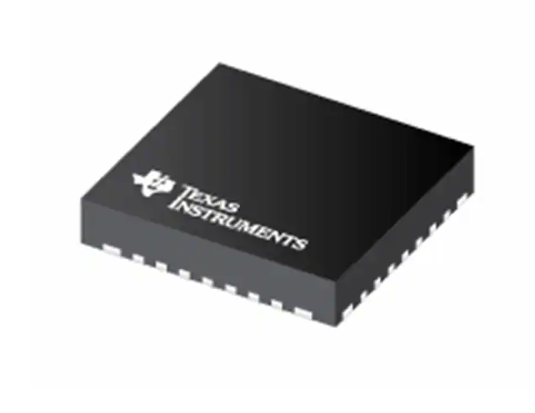

德州儀器LP8764-Q1 20A降壓轉換器旨在滿足各種工業和安全相關汽車應用中當前處理器和平臺的電源管理要求。該器件具有四個降壓DC/DC轉換器核心，可配置五種不同的相位配置，從一個4相輸出到四個1相輸出。設備設置可以使用I(2) c兼容串行接口或SPI串行接口進行更改。

　　自動PFM/PWM (AUTO模式)操作和自動加相和減相在很寬的輸出電流范圍內最大限度地提高效率。德州儀器LP8764-Q1設備支持多相輸出的遠程差分電壓傳感，以補償穩壓器輸出和負載點(POL)之間的IR下降。該特性提高了輸出電壓的精度。開關時鐘可以被強制到PWM模式并且相位是交錯的?？梢詥⒂脭U(kuò)頻模式，并且可以同步切換以最小化干擾。

　　特性

　　AEC-Q100合格，結果如下

　　2.8V ~ 5.5V輸入電壓

　　設備溫度等級1(環境工作溫度范圍-40℃~ +125℃)

　　設備HBM ESD分類級別2

　　器件CDM ESD分類等級C4B

　　功能性Safety-Compliant

　　為功能安全應用而開發

　　文檔可用于幫助ISO 26262系統設計達到ASIL-D

　　文檔可用于幫助IEC 61508系統設計達到SIL-3

　　系統能力達到ASIL-D

　　硬件完整性達到ASIL-D

　　窗口電壓和過流監視器

　　看門狗可選擇觸發/ Q&A模式

　　電平或PWM誤差信號監測(ESM)

　　具有高溫警告和熱關閉功能的熱監測

　　位完整性(CRC)錯誤檢測配置寄存器和非易失性存儲器

　　四個高效降壓DC/DC轉換器

　　輸出電壓0.3V ~ 3.34V(多相輸出0.3V ~ 1.9V)

　　最大輸出電流:每相5A, 4相配置可達20A

　　0.5mV/μs至33mV/μs可編程輸出電壓自適應速率

　　2.2MHz或4.4MHz切換頻率

　　十個可配置的通用I/O (GPIO)

　　用于多pmic同步的SPMI接口

　　輸入過壓監測(OVP)和欠壓鎖定(UVLO)

　　應用程序

　　高級駕駛輔助系統(ADAS)

　　前置攝像頭

　　環視系統ECU

　　遠程雷達

　　傳感器融合

　　域控制器

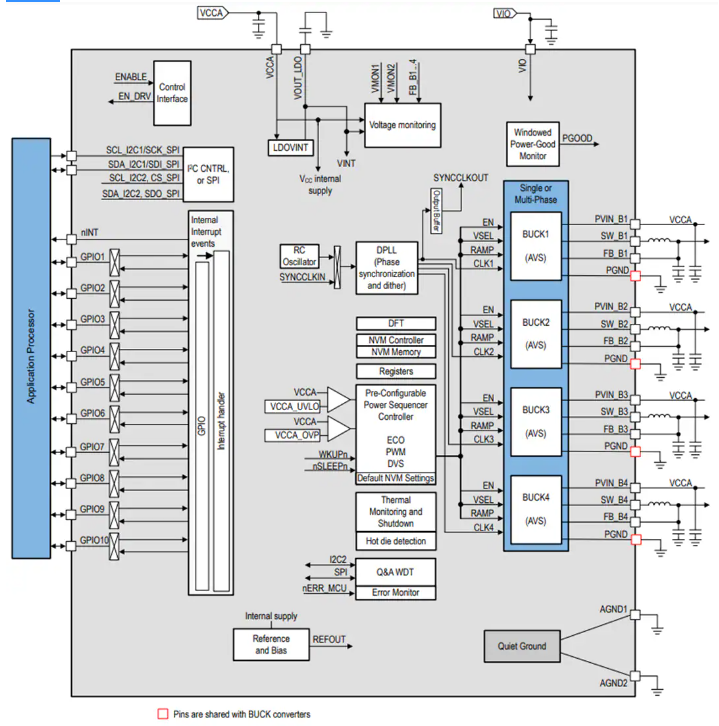

　　功能框圖
