原標題：基于PIC16F685的低功耗傾角測量?jī)x的設計方案

基于PIC16F685單片機+ADXL345數字式傳感器的低功耗傾角測量?jī)x設計方案

1. 引言

傾角測量?jī)x廣泛應用于工業設備、建筑測量、地質監測和醫療設備等領域。為滿足低功耗、小型化、高精度測量的需求，本設計基于Microchip的PIC16F685單片機和Analog Devices的ADXL345數字式加速度傳感器，搭建一款低功耗傾角測量?jī)x。

2. 設計要求與目標

• 低功耗：適用于電池供電的應用場景

• 高精度測量：使用高分辨率數字加速度傳感器

• 低成本：選用性價比高的元器件

• 通信接口：支持I2C/SPI數據傳輸

• 數據存儲和顯示：可通過LCD屏或無線方式傳輸數據

• 環境適應性：支持溫度補償和抗干擾設計

3. 方案總體設計

本方案采用PIC16F685單片機作為主控單元，ADXL345數字式加速度傳感器用于傾角測量。通過I2C接口實現數據采集與傳輸，并結合低功耗設計，實現長時間工作。

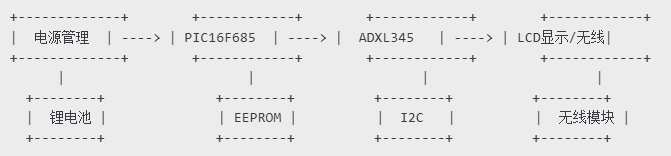

3.1 電路框圖

4. 硬件設計

4.1 主要元器件選型及分析

4.2 單片機PIC16F685

PIC16F685是一款低功耗8位單片機，具有以下特點：

• 低功耗模式，支持深度休眠（<1μA）

• 內部8MHz振蕩器，減少外部器件

• 具備I2C、SPI、ADC等接口

• 低成本，適合小型嵌入式系統

4.3 傾角測量傳感器ADXL345

ADXL345是一款高精度、低功耗的數字加速度計，支持I2C和SPI接口。

• 低功耗模式下僅消耗23μA

• 13位分辨率，靈敏度高達3.9mg/LSB

• 可測量±2g、±4g、±8g、±16g范圍

• 內置溫度補償，提高測量穩定性

4.4 電源管理

采用MCP73831鋰電池管理芯片，對單節3.7V鋰電池充電，并使用AMS1117-3.3進行穩壓，確保傳感器和MCU工作在穩定的3.3V電壓環境。

4.5 無線通信模塊

選用nRF24L01無線模塊，支持2.4GHz無線通信，可低功耗遠距離傳輸數據。

5. 軟件設計

5.1 系統流程

1. 初始化系統

• 配置PIC16F685時鐘、I/O端口

• 初始化I2C通信，配置ADXL345

• 初始化LCD顯示或無線模塊

2. 采集傾角數據

• 讀取ADXL345 X/Y/Z軸加速度值

• 計算傾角

3. 存儲與顯示

• 將數據存入EEPROM

• 在LCD顯示數據或通過無線發送數據

4. 低功耗管理

• 進入睡眠模式，定時喚醒讀取數據

5.2 代碼框架

#include <xc.h>
#define _XTAL_FREQ 8000000  // 8MHz時鐘頻率

void init_system();
void read_ADXL345();
void display_LCD();
void sleep_mode();

void main() {
    init_system();
    while (1) {
        read_ADXL345();
        display_LCD();
        sleep_mode();
    }
}

6. 測試與優化

6.1 功耗測試

• 采用電流測試儀測量各工作模式下的功耗

• 通過調整MCU睡眠模式和傳感器采樣間隔，降低功耗

• 采用PWM控制LCD背光，進一步降低功耗

6.2 精度測試

• 使用高精度水平儀校準測量結果

• 對比不同采樣速率和濾波算法，提高精度

• 引入溫度補償算法，減少環境影響

6.3 無線通信測試

• 測試無線模塊的信號強度和有效傳輸距離

• 評估不同數據傳輸速率對功耗的影響

7. 總結

本設計基于PIC16F685和ADXL345構建了一款低功耗傾角測量?jī)x，結合I2C通信、EEPROM數據存儲、LCD顯示和無線傳輸，滿足低功耗、便攜測量的需求。后續可擴展低功耗藍牙或WiFi模塊，實現遠程監測功能。

8. 參考文獻

• Microchip PIC16F685 數據手冊

• ADXL345 數據手冊

• nRF24L01 數據手冊

• LM75A 數據手冊
