AD8346S航空航天用2.5 GHz直接變頻正交調制器

一、引言

在航空航天領域，無線通信系統的性能要求極為嚴格，尤其是在高頻段、高帶寬的應用場景下。AD8346S作為一款專為航空航天設計的2.5 GHz直接變頻正交調制器，憑借其卓越的性能和可靠性，在航空航天通信系統中發揮著重要作用。本文將詳細介紹AD8346S的技術特點、工作原理、應用場景以及其在航空航天領域的獨特優勢。

二、AD8346S概述

AD8346S是由ANALOG DEVICES公司（簡稱ADI）生產的一款硅I/Q正交調制器，專為航空航天應用而設計。它能夠在800 MHz至2.5 GHz的頻率范圍內工作，支持直接變頻調制，將基帶信號直接調制到射頻頻段。這款調制器以其低功耗、高輸出功率、低本底噪聲以及出色的幅度和相位平衡特性而著稱，是航空航天通信系統中的理想選擇。

　　產品詳情

　　AD8346S是一款硅I/Q正交調制器，設計用于800 MHz至2.5 GHz頻率范圍。該器件針對低功耗應用進行了優化，對于給定的電源電流，仍能提供極低的本底噪聲和高輸出功率。

　　AD8346S只需要–10dBmLO驅動電平，提供額定50 Ω緩沖輸出。

　　該器件可提供出色的幅度和相位平衡以及邊帶抑制特性，支持高階/高容量QAM調制無線電。

　　此外，AD8346S已經過測試，用于直接上變頻CDMA IS95調制器時，可提供–72dBc ACPR。

　　AD8346S采用16引腳超薄緊縮小型(TSSOP)封裝，額定溫度范圍為–40°C至+85°C。

　　特性

　　輸出頻率范圍：800 MHz至2.5 GHz

　　I/Q基帶頻率范圍：DC至70 MHz

　　輸出功率：–3 dBm P1 dB

　　本底噪聲：–147 dBm/Hz

　　正交相位精度：1度（均方根值）

　　幅度平衡：0.2 dB

　　低功耗，具有省電功能

　　2.7 V至5.5 V單電源供電

三、技術特點

1. 頻率范圍

• AD8346S的工作頻率范圍為800 MHz至2.5 GHz，這一頻段覆蓋了航空航天通信中常用的多個頻段，如L波段、S波段等。

• 其基帶信號頻率范圍從直流（DC）到70 MHz，支持寬帶調制，能夠滿足高速數據傳輸?shù)男枨蟆?/p>

2. 低功耗與高性能

• AD8346S針對低功耗應用進行了優化，在給定電源電流下，能夠提供極低的本底噪聲和高輸出功率。

• 它的LO驅動電平僅需-10 dBm，大大降低了系統對驅動源的要求。

• 該調制器采用2.7 V至5.5 V的單電源供電，靜態工作狀態下電流值為45 mA，休眠狀態下電流僅為1 μA，有效降低了系統的功耗。

3. 幅度與相位平衡

• AD8346S具有出色的幅度和相位平衡特性。在1.9 GHz時，其正交均方誤差僅為1°，I/Q幅度平衡僅為0.2 dB。

• 這種高精度的幅度和相位平衡確保了調制信號的準確性和穩定性，對于提高通信系統的性能至關重要。

4. 邊帶抑制與ACPR

• AD8346S提供了卓越的邊帶抑制特性，有效減少了帶外干擾和雜散信號。

• 在直接上變頻CDMA IS95調制器應用中，該調制器可提供-72 dBc的ACPR（鄰道功率比），顯著提高了系統的頻譜利用率和通信質量。

5. 封裝與溫度范圍

• AD8346S采用16引腳超薄緊縮小型（TSSOP）封裝，體積小巧，便于集成到緊湊的航空航天設備中。

• 其額定溫度范圍為-40°C至+85°C，能夠滿足航空航天領域對設備寬溫度范圍工作的要求。

四、工作原理

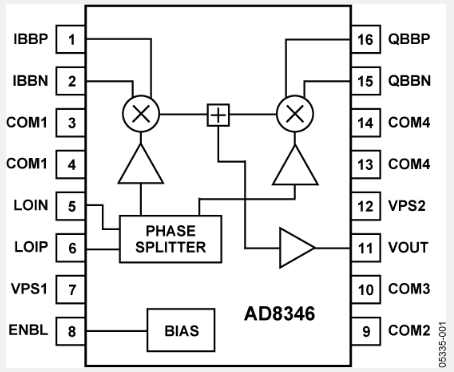

AD8346S的工作原理基于I/Q正交調制技術。它通過將基帶信號的I（同相）和Q（正交）分量分別與載波的余弦和正弦分量相乘，然后將兩個乘積相加，從而得到調制后的射頻信號。

1. 本振接口

• AD8346S的本振接口部分接收來自LOIN、LOIP輸入端的外接差分輸入信號。這些信號經過分相器處理，被分為精確正交的I、Q兩路振蕩信號。

• 分相器由電阻和電容回路構成，能夠確保I、Q兩路信號的相位差為90°。

• 緩沖放大器被插入到分相器的兩個部分之間，以補償信號的幅頻衰落并增強正交精確度。

2. 混頻器

• I、Q兩路振蕩信號分別驅動兩個正交的混頻器。在混頻器中，一路振蕩信號與由IBBP、IBBN饋入的I通道信號相乘，另一路相差90°的振蕩信號與由QBBP、QBBN饋入的Q通道信號相乘。

• 混頻器的輸出信號包含了調制后的射頻信號以及可能的諧波和雜散信號。

3. 電壓到電流轉換器

• IBBP、IBBN、QBBP、QBBN的輸入信號經過電壓到電流轉換器處理，將基帶的電壓信號轉換成電流信號。

• 這種轉換有助于提高信號的驅動能力和抗干擾能力。

4. 差分到單端轉換器與輸出

• 兩個正交混頻器的輸出信號通過差分到單端轉換器進行合并，并輸出阻抗為50 Ω的RF信號。

• RF信號必須經過電容耦合輸出，以確保信號的純凈度和穩定性。

五、應用場景

AD8346S憑借其卓越的性能和可靠性，在航空航天領域有著廣泛的應用前景。以下是一些典型的應用場景：

1. 衛星通信

• 在衛星通信系統中，AD8346S可用于將基帶信號調制到射頻頻段，并通過衛星進行傳輸。其高頻率范圍、低功耗和出色的幅度相位平衡特性確保了通信的可靠性和穩定性。

2. 無人機通信

• 無人機在航空航天領域的應用越來越廣泛，對通信系統的要求也越來越高。AD8346S可用于無人機的數據鏈路通信中，實現高速、穩定的數據傳輸。

3. 導彈制導系統

• 在導彈制導系統中，AD8346S可用于將導航和控制信號調制到射頻頻段，并傳輸給導彈的制導系統。其高精度的幅度和相位平衡特性確保了制導信號的準確性和可靠性。

4. 航空航天測試與測量

• 在航空航天測試與測量領域，AD8346S可用于生成各種測試信號，以驗證航空航天設備的性能和可靠性。

六、AD8346S在航空航天領域的獨特優勢

1. 高可靠性

• 航空航天領域對設備的可靠性要求極高。AD8346S經過嚴格的測試和篩選，確保了其在惡劣環境下的穩定工作。

• 其采用的高品質材料和先進的制造工藝進一步提高了設備的可靠性。

2. 寬溫度范圍工作

• 航空航天設備需要在寬溫度范圍內工作，而AD8346S的額定溫度范圍為-40°C至+85°C，完全滿足了這一要求。

• 在極端溫度下，AD8346S仍能保持穩定的性能和可靠性。

3. 低功耗設計

• 在航空航天領域，設備的功耗是一個重要的考慮因素。AD8346S針對低功耗應用進行了優化，有效降低了系統的功耗。

• 這不僅有助于延長設備的續航時間，還減少了熱量產生，提高了設備的可靠性和穩定性。

4. 出色的幅度與相位平衡

• 航空航天通信系統對信號的幅度和相位平衡要求極高。AD8346S具有出色的幅度和相位平衡特性，確保了調制信號的準確性和穩定性。

• 這對于提高通信系統的性能、降低誤碼率具有重要意義。

5. 良好的邊帶抑制與ACPR

• 在航空航天通信系統中，帶外干擾和雜散信號會對通信質量產生嚴重影響。AD8346S提供了卓越的邊帶抑制特性和低ACPR值，有效減少了這些干擾信號的影響。

• 這有助于提高系統的頻譜利用率和通信質量，滿足航空航天領域對高性能通信系統的需求。

七、AD8346S與其他調制器的比較

為了更全面地了解AD8346S的性能和優勢，我們可以將其與其他調制器進行比較。以下是一些常見的調制器及其與AD8346S的比較：

1. AD8345

• AD8345是一款250 MHz至1 GHz的RF/IF正交調制器，其頻率范圍低于AD8346S。

• 在相同頻率范圍內，AD8346S具有更高的輸出功率和更低的本底噪聲。

• 此外，AD8346S還提供了更出色的幅度和相位平衡特性以及邊帶抑制能力。

2. AD8347

• AD8347是一款800 MHz至2.7 GHz的RF/IF正交解調器，與AD8346S在頻率范圍上有所重疊。

• 然而，AD8347主要用于解調操作，而AD8346S則用于調制操作。

• 在調制性能方面，AD8346S具有更高的精度和穩定性。

3. AD8349

• AD8349是一款800 MHz至2.7 GHz的直接上變頻正交調制器，與AD8346S在頻率范圍上相似。

• 然而，AD8349可能具有不同的封裝形式、功耗特性或邊帶抑制能力。

• 在具體應用中，需要根據系統的需求來選擇合適的調制器。

八、AD8346S的使用注意事項

在使用AD8346S時，需要注意以下幾點以確保其正常工作和長壽命：

1. 電源管理

• 確保為AD8346S提供穩定的2.7 V至5.5 V單電源供電。

• 在休眠模式下，將使能端置為低電平以降低功耗。

2. 信號輸入

• 確保LOIN、LOIP輸入端的差分信號幅度和相位滿足要求。

• IBBP、IBBN、QBBP、QBBN輸入端需要外接適當?shù)闹绷髌秒娖?，并在PSK調制時確?；鶐盘柕姆宸逯翟诤侠矸秶鷥?。

3. 輸出匹配

• RF輸出端需要連接50 Ω的負載以確保信號的正常傳輸和反射損耗的最小化。

• 在輸出端使用電容耦合以濾除直流分量和其他低頻干擾信號。

4. 溫度管理

• 確保AD8346S在額定溫度范圍內工作（-40°C至+85°C）。

• 在高溫環境下工作時，需要采取適當?shù)纳岽胧┮苑乐乖O備過熱。

5. 電磁兼容性

• 在設計電路時，需要考慮電磁兼容性（EMC）問題，確保AD8346S不會受到其他電磁干擾源的影響。

• 同時，也需要確保AD8346S本身不會產生過多的電磁輻射干擾其他設備。

九、AD8346S的未來發展趨勢

隨著航空航天技術的不斷發展，對通信系統的要求也越來越高。AD8346S作為一款高性能的正交調制器，在未來有著廣闊的發展前景。

1. 更高頻率范圍

• 隨著通信頻段的不斷拓展，未來可能會出現更高頻率范圍的調制器需求。AD8346S的后續產品可能會向更高頻率范圍發展，以滿足這一需求。

2. 更低功耗

• 在航空航天領域，功耗始終是一個重要的考慮因素。未來，AD8346S的后續產品可能會采用更先進的低功耗技術，進一步降低設備的功耗。

3. 更高集成度

• 為了提高系統的集成度和可靠性，未來可能會出現將AD8346S與其他功能模塊集成在一起的芯片產品。這種高度集成的芯片將更易于使用和維護。

4. 更先進的調制技術

• 隨著通信技術的不斷發展，未來可能會出現更先進的調制技術。AD8346S的后續產品可能會支持這些新技術，以提高通信系統的性能和容量。

十、結論

AD8346S作為一款專為航空航天設計的2.5 GHz直接變頻正交調制器，憑借其卓越的性能和可靠性在航空航天領域發揮著重要作用。本文詳細介紹了AD8346S的技術特點、工作原理、應用場景以及其在航空航天領域的獨特優勢。通過與其他調制器的比較，我們進一步了解了AD8346S的性能和優勢。同時，我們也探討了AD8346S的使用注意事項和未來發展趨勢。相信在未來的航空航天通信系統中，AD8346S將繼續發揮重要作用，為航空航天事業的發展做出更大貢獻。
