ADRF6780S 5.9 GHz 至 23.6 GHz 寬帶微波上變頻器詳解

一、引言

隨著通信技術的不斷發展，微波上變頻器在無線通信系統中扮演著越來越重要的角色。ADRF6780S 是一款高性能的寬帶微波上變頻器，其工作頻率范圍覆蓋 5.9 GHz 至 23.6 GHz，廣泛應用于點對點微波無線電、雷達、電子戰系統等領域。本文將詳細介紹 ADRF6780S 的各項特性、工作原理、應用場景以及使用注意事項等，旨在為讀者提供全面而深入的了解。

二、ADRF6780S 概述

ADRF6780S 是一款采用硅鍺（SiGe）技術設計的寬帶微波上變頻器。硅鍺技術結合了硅的成熟工藝和鍺的高電子遷移率，使得 ADRF6780S 在高頻性能、功耗和成本之間取得了良好的平衡。該器件專為 5.9 GHz 至 23.6 GHz 頻率范圍內的點對點微波無線電設計進行了優化，能夠滿足現代無線通信系統對高性能、高集成度和低功耗的需求。

　　產品詳情

　　ADRF6780S 是一款硅鍺 (SiGe) 設計的寬帶微波上變頻器，針對工作頻率范圍為 5.9GHz 至 23.6GHz 的點對點微波無線電設計進行了優化。

　　該上變頻器提供兩種頻率轉換模式。該器件能夠?qū)⒒鶐?I/Q 輸入信號直接轉換為射頻 (RF)，以及從實際中頻 (IF) 輸入載波頻率進行單邊帶 (SSB) 上變頻?；鶐л斎刖哂懈咦杩梗ǔＭㄟ^ 100Ω 差分反向端接電阻在片外端接。基帶 I/Q 輸入路徑可以禁用，并將 0.8GHz 至 3.5GHz 范圍內的調制實際中頻信號饋入中頻輸入路徑，并上變頻至 5.9GHz 至 23.6GHz，同時抑制不需要的邊帶，通常優于 25dBc。串行端口接口 (SPI) 支持調整正交相位，以實現最佳邊帶抑制效果。此外，當不需要進行功率監控時，SPI 還支持關閉輸出功率檢測器以降低功耗。

　　ADRF6780S 上變頻器采用緊湊型、熱增強型 5mm × 5mm LFCSP 封裝。ADRF6780S 的工作溫度范圍為 ?40°C 至 +85°C。

　　更多應用和技術信息可在商業空間產品計劃手冊和 ADRF6780 數據表中找到。

　　應用

　　低地球軌道和中地球軌道（LEO/MEO）衛星

　　地球同步軌道（GEO）衛星

　　航空電子設備

　　點對點微波無線電

　　雷達、電子戰系統

　　特性

　　寬帶射頻輸出頻率范圍：5.9GHz 至 23.6GHz

　　兩種上轉換模式

　　從基帶 I/Q 直接轉換至 RF

　　真實中頻的單邊帶上變頻

　　LO輸入頻率范圍：5.4 GHz至14 GHz

　　LO 倍頻器 (×2 LO)，最高可達 28GHz

　　匹配的 100Ω 平衡 RF 輸出、LO 輸入和 IF 輸入

　　高阻抗基帶輸入

　　邊帶抑制和載波饋通優化

　　用于發射功率控制的可變衰減器和功率檢測器

　　可通過 4 線 SPI 編程

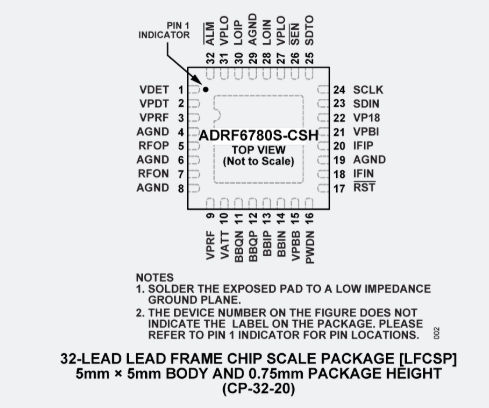

　　32引腳5mm × 5mm LFCSP

　　商業空間特色

　　支持航空航天應用

　　符合性證書

　　晶圓擴散批次可追溯性

　　根據 NASA PEM-INST-001 和 SAE AS6294 的流量進行鑒定

　　老化、壽命測試和增量分析

　　輻射批次驗收測試（RLAT）

　　總電離劑量（TID）

　　排氣特性

三、特性與功能

1. 寬帶射頻輸出頻率范圍

   ADRF6780S 的射頻輸出頻率范圍覆蓋 5.9 GHz 至 23.6 GHz，這一寬頻段使其能夠適用于多種無線通信標準和應用場景。無論是低頻段的窄帶通信還是高頻段的寬帶傳輸，ADRF6780S 都能提供穩定的射頻輸出。

2. 兩種上變頻模式

   ADRF6780S 支持兩種頻率轉換模式：一是從基帶 I/Q 輸入信號直接轉換為射頻（RF）信號；二是從實中頻（IF）輸入載波頻率進行單邊帶（SSB）上變頻。這兩種模式為用戶提供了更大的靈活性和選擇空間，可以根據具體的應用需求進行配置。

3. 高阻抗基帶輸入

   ADRF6780S 的基帶輸入具有高阻抗特性，通常需要在片外通過 100 Ω 差分后端接電阻進行端接。這種設計使得基帶輸入信號能夠更好地與器件內部電路匹配，減少信號反射和損耗，提高信號傳輸質量。

4. 邊帶抑制和載波饋通優化

   ADRF6780S 采用了先進的邊帶抑制和載波饋通優化技術，能夠有效地抑制不需要的邊帶信號和載波饋通，提高信號的純凈度和系統的整體性能。這對于無線通信系統來說至關重要，因?yàn)檫厧盘柡洼d波饋通會干擾有用信號，降低通信質量。

5. 可變衰減器和功率檢測器

   ADRF6780S 內置了可變衰減器和功率檢測器，用于發射功率控制?？勺兯p器可以根據需要調整射頻輸出信號的功率大小，滿足不同應用場景的需求。功率檢測器則能夠?qū)崟r監測射頻輸出信號的功率水平，為系統提供反饋和控制依據。

6. 串行端口接口（SPI）

   ADRF6780S 提供了串行端口接口（SPI），允許用戶通過 4 線 SPI 端口對設備進行配置和編程。SPI 接口支持正交相位調整的調節，以實現較佳邊帶抑制性能。此外，SPI 接口還可以在不需要功率監控時關斷輸出功率檢測器，以降低功耗。這種可編程性使得 ADRF6780S 能夠更好地適應不同的應用環境和需求。

7. 緊湊的封裝設計

   ADRF6780S 采用緊湊的熱性能增強型 5 mm × 5 mm LFCSP 封裝設計，這種封裝方式不僅減小了器件的體積和重量，還提高了器件的散熱性能。這使得 ADRF6780S 能夠更好地適應現代無線通信系統對小型化、輕量化和高性能的需求。

8. 寬工作溫度范圍

   ADRF6780S 的工作溫度范圍為 -40°C 至 +85°C，這一寬溫度范圍使得器件能夠在各種惡劣的環境條件下穩定工作。無論是高溫的沙漠地區還是寒冷的極地地區，ADRF6780S 都能提供可靠的性能表現。

四、工作原理

ADRF6780S 的工作原理主要基于混頻技術?；祛l是指將兩個不同頻率的信號通過非線性器件（如二極管、晶體管等）進行相乘或相加，從而產生新的頻率分量的過程。在 ADRF6780S 中，混頻器是實現頻率轉換的核心部件。

當基帶 I/Q 輸入信號或?qū)嵵蓄l（IF）輸入信號進入 ADRF6780S 后，它們會與本振（LO）信號在混頻器中進行混頻?；祛l器會將輸入信號和本振信號的頻率進行相加或相減，從而產生新的射頻（RF）輸出信號。通過調整本振信號的頻率和相位，可以實現對射頻輸出信號頻率和相位的精確控制。

在混頻過程中，會產生一些不需要的頻率分量，如鏡像頻率、諧波頻率等。這些不需要的頻率分量會對有用信號產生干擾，降低通信質量。因此，ADRF6780S 采用了先進的濾波技術來抑制這些不需要的頻率分量，提高信號的純凈度。

五、應用場景

1. 點對點微波無線電

   點對點微波無線電是一種通過微波頻段進行無線通信的技術。它具有傳輸距離遠、帶寬大、抗干擾能力強等優點，廣泛應用于城市通信、農村通信、移動通信等領域。ADRF6780S 的寬帶射頻輸出頻率范圍和高性能特性使其成為點對點微波無線電系統的理想選擇。

2. 雷達系統

   雷達系統是一種利用無線電波探測目標位置和特性的技術。在雷達系統中，上變頻器是將中頻信號轉換為射頻信號的關鍵部件。ADRF6780S 的高頻率穩定性、低相位噪聲和寬工作溫度范圍等特性使其能夠滿足雷達系統對高性能上變頻器的需求。

3. 電子戰系統

   電子戰系統是一種利用電磁能量進行信息戰和干擾戰的技術。在電子戰系統中，上變頻器用于將基帶或中頻信號轉換為射頻信號，以實現對敵方通信系統的干擾和破壞。ADRF6780S 的寬頻段覆蓋、高輸出功率和可編程性等特性使其能夠適應電子戰系統對高性能上變頻器的需求。

4. 儀器儀表與自動測試設備（ATE）

   在儀器儀表和自動測試設備中，上變頻器常用于信號源、頻譜分析儀等測試儀器中。ADRF6780S 的高性能特性和緊湊的封裝設計使其能夠方便地集成到這些測試儀器中，提高測試精度和效率。

六、使用注意事項

1. 電源供應

   ADRF6780S 需要穩定的電源供應來保證其正常工作。在使用時，應確保電源電壓和電流滿足器件的要求，并避免電源波動和噪聲對器件性能的影響。

2. 信號匹配

   在使用 ADRF6780S 時，應注意輸入信號和輸出信號的匹配問題。基帶輸入信號和中頻輸入信號應通過合適的匹配網絡進行端接，以減少信號反射和損耗。射頻輸出信號也應通過合適的匹配網絡連接到天線或后續電路中。

3. 散熱管理

   ADRF6780S 在工作時會產生一定的熱量，因此需要注意散熱管理問題。在設計時，應確保器件有足夠的散熱空間，并可以考慮采用散熱片、風扇等散熱措施來提高散熱效果。

4. 電磁兼容（EMC）

   在無線通信系統中，電磁兼容是一個重要的問題。ADRF6780S 在工作時會產生電磁輻射，同時也可能受到其他電磁干擾的影響。因此，在設計時需要考慮電磁兼容問題，采取合適的屏蔽和濾波措施來減少電磁干擾和輻射。

5. 編程與配置

   ADRF6780S 提供了串行端口接口（SPI）用于編程和配置。在使用時，應熟悉 SPI 接口的通信協議和編程方法，并根據具體的應用需求進行正確的配置和編程。

七、性能評估與測試

為了評估 ADRF6780S 的性能表現，可以進行一系列的測試和評估工作。以下是一些常見的測試項目和評估方法：

1. 射頻輸出功率測試

   使用功率計或頻譜分析儀測量 ADRF6780S 的射頻輸出功率，評估其是否滿足設計要求。

2. 邊帶抑制測試

   使用頻譜分析儀測量 ADRF6780S 的邊帶抑制性能，評估其對不需要的邊帶信號的抑制能力。

3. 相位噪聲測試

   使用相位噪聲測試儀測量 ADRF6780S 的相位噪聲水平，評估其頻率穩定性和信號純凈度。

4. 工作溫度范圍測試

   在不同的工作溫度下對 ADRF6780S 進行性能測試，評估其在寬溫度范圍內的穩定性和可靠性。

5. 電磁兼容測試

   進行電磁兼容測試，評估 ADRF6780S 在電磁環境中的抗干擾能力和輻射水平。

八、總結與展望

ADRF6780S 是一款高性能的寬帶微波上變頻器，其寬頻段覆蓋、高性能特性和緊湊的封裝設計使其廣泛應用于點對點微波無線電、雷達、電子戰系統等領域。通過詳細介紹 ADRF6780S 的特性、功能、工作原理、應用場景以及使用注意事項等方面，本文對這款器件進行了全面而深入的剖析。

隨著通信技術的不斷發展，對微波上變頻器的性能要求也越來越高。未來，ADRF6780S 有望在更廣泛的領域得到應用，并推動無線通信技術的進一步發展。同時，隨著硅鍺技術的不斷進步和成本的降低，ADRF6780S 的性價比也將得到進一步提升，為無線通信系統的發展提供更加優質的選擇。
