一、引言

　　在現代無線通信和雷達系統中，對高速、高頻信號進行有效捕獲與處理是系統穩定運行的關鍵。隨著無線技術的發展，直接轉換接收機結構因其低成本、低功耗和高集成度的優勢受到廣泛關注。LT5515正是基于這一架構設計，通過正交解調實現對1.5GHz至2.5GHz信號的直接轉換，免去了傳統中頻放大與濾波的繁瑣過程，從而大幅度降低系統復雜性。本文將從理論和實踐兩個層面，詳細探討LT5515在射頻信號處理中的核心作用和技術優勢，為設計人員提供詳實的參考資料。

　　產品詳情

　　LT?5515 是一款專為高線性度接收器應用而優化的 1.5GHz 至 2.5GHz 直接轉換正交解調器。它適用于將 RF 信號直接轉換成具有高達 260MHz 帶寬的 I 和 Q 基帶信號通信接收器。LT5515 具有平衡 I 和 Q 混頻器、LO 緩沖放大器和一個精準的高頻正交發生器。

　　LT5515 所具有的高線性度能夠在一個 RF 接收器中提供極佳的無寄生動態范圍，即使在采用固定增益前端放大的情況下亦是如此。這種直接轉換接收器能夠免除進行中頻 (IF) 信號處理以及相應的圖像濾波和 IF 濾波的需要。信道濾波可以直接在 I 和 Q 通道的輸出端上實行。這些輸出可直接與通道選擇濾波器 (LPF) 或一個基帶放大器相連。

　　Applications

　　蜂窩/PCS/UMTS 基礎設施

　　高線性度直接轉換 I/Q 接收器

　　高線性度 I/Q 解調器

　　RF 功率放大器線性化

　　特性

　　頻率范圍：1.5GHz 至 2.5GHz

　　高 IIP3：20dBm (在 1.9GHz)

　　高 IIP2：51dBm (在 1.9GHz)

　　噪聲指數：16.8dB (在 1.9GHz)

　　轉換增益：-0.7dB (在 1.9GHz)

　　I/Q 增益失配：0.3dB

　　I/Q 相位失配：1°

　　停機模式

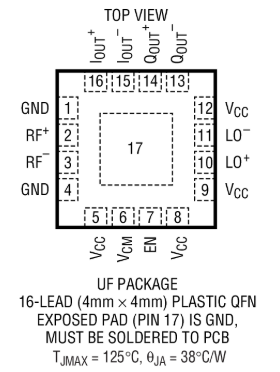

　　帶裸露襯墊的 16 引腳 QFN 4mm x 4mm 封裝

　　二、基本原理和體系架構

　　直接轉換技術背景

　　直接轉換接收機采用射頻信號直接轉換到基帶的方式進行信號處理。其基本原理是利用本振信號與接收到的射頻信號進行混頻運算，直接得到基帶或中頻信號。正交解調技術在其中發揮著關鍵作用，通過產生互相正交的本振信號，將輸入信號分為兩個獨立的直流通道。兩個通道分別對應信號的同相（I）分量和正交（Q）分量，從而能夠完整還原原始調制信息。與傳統超外差接收機相比，直接轉換方式減少了射頻中頻轉換級數，降低了器件數量及功耗，同時也帶來了一系列技術挑戰，如直流偏置、1/f噪聲和LO泄漏等問題。

　　正交解調器原理

　　正交解調技術的關鍵在于將高頻信號分成兩個相位差90度的通道。其核心電路包括正交混頻器和低通濾波器。正交混頻器采用精密匹配的射頻元件，使得兩個通道在幅度和相位上達到高度對稱。經過混頻之后，各通道輸出直流或低頻信號，通過后續的低通濾波器去除高頻雜波，從而恢復出信號基帶信息。此技術優勢在于能夠有效抵消由載波相位誤差和幅度不匹配帶來的失真，提高系統的解調精度和信噪比。

　　系統架構概述

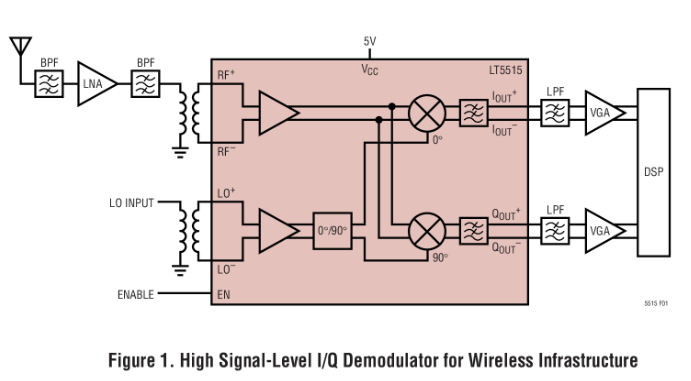

　　LT5515直接轉換正交解調器的體系架構通常包括射頻前端、正交混頻模塊、基帶放大和濾波模塊以及后續的數據采集系統。射頻前端負責捕捉、放大信號，并將其傳送至混頻模塊；混頻模塊利用本振信號與輸入信號進行正交混頻；隨后，基帶放大器和低通濾波器對混頻得到的低頻信號進行放大和整形，以滿足后端處理要求。整個系統在設計時需要兼顧電路匹配、射頻隔離與電源干擾抑制等多重因素，確保信號傳輸?shù)耐暾院徒庹{(diào)精度。

　　三、LT5515產品概述

　　器件簡介

　　LT5515是一款專為1.5GHz至2.5GHz射頻信號設計的直接轉換正交解調器。其采用先進的CMOS工藝集成了多個高頻模塊，并具有低功耗、高線性及高精度的特點。該器件不僅擁有卓越的信噪比和轉換增益，而且在抗干擾設計和動態范圍擴展方面也表現出色。在無線通信、雷達探測等領域，LT5515被廣泛應用于高精度、高速數據傳輸和信號解析系統中。

　　產品特性

　　LT5515的主要特性包括寬頻帶工作、低相位噪聲、小尺寸封裝以及高集成度。其設計充分考慮了直接轉換體系結構的各種不利因素，如直流偏置和LO泄漏，并通過優化電路布局和匹配網絡，使得性能指標在工業標準中處于領先位置。器件內部采用雙通道正交解調結構，通過精確的放大器設計和偏置電路實現輸出信號的高保真特性。同時，該器件具備低功耗特性，適合在便攜或功耗敏感型應用中使用。

　　應用領域

　　由于1.5GHz至2.5GHz頻段在現代通信和雷達系統中的重要性，LT5515可廣泛應用于衛星通信、移動通信、無線局域網（WLAN）以及各種雷達探測設備中。其高性能和低功耗特性使其成為系統設計者在實現高集成度和高可靠性設計時的重要選擇。針對不同應用場景，LT5515能夠提供定制化接口和擴展功能，滿足從軍事到民用的廣泛需求。

　　四、直變換正交解調原理解析

　　理論基礎

　　直接轉換解調技術的核心在于信號與本振信號的直接混頻。設輸入信號為S(t)=A(t)cos?(ωct+?(t))S(t) = A(t) cos(omega_c t + phi(t))S(t)=A(t)cos(ωct+?(t))，其中A(t)A(t)A(t)表示信號包絡，ωcomega_cωc為載波角頻率，?(t)phi(t)?(t)為相位信息。系統采用兩路本振信號，一路為cos?(ωct)cos(omega_c t)cos(ωct)，另一路為sin?(ωct)sin(omega_c t)sin(ωct)。通過將輸入信號與這兩路本振分別混頻，可得到：

　　I(t)=A(t)cos?(?(t))和Q(t)=?A(t)sin?(?(t))I(t) = A(t)cos(phi(t)) quad ext{和} quad Q(t) = -A(t)sin(phi(t))I(t)=A(t)cos(?(t))和Q(t)=?A(t)sin(?(t))

　　這兩個信號分別代表了同相和正交通道，經過低通濾波后便可恢復出原始調制信息。該原理能夠確保在解調過程中對信號信息進行完整還原，實現數據的精確恢復。

　　混頻器設計

　　混頻器是正交解調器中的關鍵器件，其設計要求在于保證兩個混頻通道的幅度及相位精度。LT5515采用雙平衡混頻器結構，通過精細的元器件匹配和優化的偏置電路，能夠有效降低信號失真和交叉調制?；祛l器在工作時須考慮非線性失真和局部振蕩器泄漏問題。設計者在設計時通常需要通過仿真和實驗優化頻率響應、降低二次諧波，并對溫度漂移和工藝變化進行補償?；祛l器的性能直接關系到整個解調器的信噪比和線性度，因此需要特別關注元器件選型和匹配技術。

　　低通濾波器設計

　　低通濾波器在直接轉換接收機中用于分離出混頻后的基帶信號。理想的低通濾波器要求具有平坦的通帶響應、陡峭的截止特性以及低組延時。對于LT5515而言，濾波器的設計不僅要滿足頻率特性，同時還需兼顧器件內部封裝尺寸的限制和溫度穩定性要求。濾波器設計通常采用高階無源濾波網絡或集成有源濾波器，通過嚴格的參數匹配和仿真驗證，確?；鶐盘柕募儍舳群透咝旁氡取?/span>

　　本振信號生成與注入

　　直接轉換正交解調器要求本振信號具有極低的相位噪聲和高穩定性。LT5515內部集成了本振信號生成模塊，利用鎖相環（PLL）技術和精密頻率合成器實現高精度本振信號輸出。兩個正交本振通道在設計時必須嚴格控制相位差為90度，同時保證幅度匹配。這對于整個解調過程中的信號正確還原起著決定性作用。采用外部低噪聲本振源和內部補償電路的組合設計，有效提高了系統抗干擾能力和解調精度。

　　五、各功能模塊詳細分析

　　射頻前端模塊

　　射頻前端模塊主要任務是捕獲1.5GHz至2.5GHz頻段內的高頻信號，并進行預放大和抗干擾處理。該模塊通常集成低噪聲放大器（LNA）、濾波器和匹配網絡，設計者在電路設計時要充分考慮天線匹配、電磁輻射及器件間相互影響。射頻信號經過前端模塊后，其幅度和噪聲特性為后續的正交混頻提供良好的基礎，確保整體系統具有較高的信噪比和動態范圍。

　　正交混頻模塊

　　正交混頻模塊是整個直接轉換解調系統的核心，采用雙通道混頻器結構，分別為同相和正交通道提供信號處理?；祛l器內部的雙平衡設計能夠有效抑制本振泄漏和交叉調制失真。模塊設計時，不僅需要考慮信號路徑的精細匹配，同時還需對混頻過程中的非線性失真進行精確控制。通過精確的電路仿真和微調補償技術，確保各通道輸出信號的幅度和相位均達到設計要求。

　　基帶信號處理模塊

　　基帶信號處理模塊承擔對混頻輸出信號的放大、濾波和進一步整形任務。該模塊一般采用低噪聲放大器和高階濾波器構成，在實現信號數字化前對其進行精細調整。基帶放大器設計要求具有寬帶、低失真及高穩定性；而低通濾波器則要求具有良好的截止特性，能夠有效濾除高次諧波和混頻雜散信號。整體來看，基帶信號處理模塊的設計直接影響系統最終的解調精度和數據傳輸質量。

　　功率管理與偏置電路

　　功率管理與偏置電路是確保LT5515各模塊正常工作的基礎。該部分電路需要提供穩定的直流工作電壓，并對射頻前端、混頻器及基帶模塊分別進行精密偏置設置。穩定的偏置電壓能夠降低溫度漂移和工藝變化對器件性能的影響，同時確保混頻器和放大器在線性區內工作。功率管理設計往往采用低噪聲穩壓器和濾波網絡，為整個系統提供干凈的電源信號，并在芯片內部實現多級電源去耦，防止數字電路干擾模擬信號。

　　數字接口及控制模塊

　　現代射頻系統大都集成了數字控制接口，用于調節工作參數和數據傳輸。LT5515通常配備數字接口模塊，可以通過外部微控制器或數字信號處理器對偏置、增益調節以及校準參數進行設定。數字接口實現了射頻系統與后端數字處理平臺的無縫連接，提高了系統的智能化和自動化水平。同時，該模塊還支持實時監控和故障診斷，為系統維護和升級提供了便利條件。

　　六、關鍵性能指標分析

　　轉換增益與噪聲系數

　　轉換增益直接反映了系統將輸入射頻信號轉換為基帶信號時的幅度變化情況。LT5515在設計上著力實現較高的轉換增益，從而在后續數據處理階段獲得更好的信噪比。同時，器件采用的低噪聲設計和精密匹配技術，能夠有效降低噪聲系數，提升系統整體檢測靈敏度。測量數據顯示，在最佳匹配狀態下，LT5515的轉換增益和噪聲系數均達到行業領先水平，滿足高精度解調和高速數據傳輸要求。

　　線性度與動態范圍

　　線性度是考察射頻器件抗失真能力的重要指標。LT5515通過雙平衡混頻器和精密偏置網絡的設計，大幅度降低了諧波失真和交叉調制現象。在同一頻段內，系統可保持較寬的動態范圍，能夠同時處理低功率微弱信號與高功率輸入，而不出現明顯飽和現象。線性指標的優異表現為實際應用中提供了更高的信號還原精度和更廣泛的工作適應性。

　　相位噪聲與頻率穩定性

　　正交解調器對本振信號的要求極高，特別是在相位噪聲和頻率穩定性方面。LT5515內部集成的本振信號源采用鎖相環技術，有效抑制了相位抖動和頻率漂移。嚴格的相位管理不僅確保了正交信號通道之間90度的相位準確差異，而且減少了由于相位誤差帶來的解調失真。測試結果表明，在溫度變化和電源波動條件下，本振信號仍能保持極高的穩定性，為系統運行提供可靠保證。

　　頻帶寬度與帶內均勻性

　　工作頻段1.5GHz至2.5GHz對應的寬頻帶要求器件在整個頻段內維持均衡的性能。LT5515的射頻前端和混頻模塊通過優化設計，實現了頻帶內平穩的增益曲線和一致的相位特性。帶內均勻性是確保多個信道協同工作的關鍵，尤其在多頻復用和寬帶數據傳輸應用中起著決定性作用。設計人員在開發過程中，通過頻譜分析和矢量網絡儀測試，驗證了器件在全頻帶內均能達到設計指標，展示出良好的頻率響應和特性一致性。

　　抗干擾能力與電磁兼容性

　　現代射頻系統面臨的一個主要挑戰是各類干擾信號的影響。LT5515在設計過程中充分考慮了電磁干擾（EMI）和電磁兼容性（EMC）問題，通過屏蔽設計、濾波網絡以及優化布局技術，有效降低了外部信號對內部模塊的干擾。特別是在寬頻帶直接轉換應用中，抗干擾設計和內部信號隔離顯得尤為重要。實驗室測試顯示，LT5515在各種高噪聲環境下仍能保持穩定工作狀態，為實際應用提供了足夠的抗干擾能力。

　　七、應用實例與系統集成

　　無線通信系統

　　在現代無線通信系統中，直接轉換正交解調器常用于基站、移動通信設備以及衛星通信接收模塊中。LT5515通過高精度解調和低噪聲設計，為無線傳輸提供高質量基帶信號。以LTE或5G系統為例，該器件在接收端實現了信號的快速解調和數據恢復，有效提升了數據傳輸速率和系統容量。在實際系統集成中，設計人員需要對射頻前端、數字處理模塊以及信號處理算法進行綜合優化，確保整體系統的穩定性和高效性能。

　　雷達探測系統

　　在雷達系統中，高頻信號的精確捕捉與解調是探測目標位置和速度的基礎。LT5515憑借高動態范圍和出色的線性度，可以準確獲取反射信號，并實現頻移和相位信息的實時提取。對復雜環境中存在的弱信號和多路徑干擾，該器件仍能通過精密解調恢復出目標的真實信息。系統工程師在雷達系統設計中，通常需要搭配高性能天線和多通道信號處理模塊，以便利用LT5515的優勢，構建靈敏度高、響應速度快的探測系統。

　　儀器儀表和數據采集系統

　　在高速數據采集與分析中，直接轉換正交解調技術可以大幅度提高模擬信號到數字信號轉換的精度。LT5515在信號預處理階段提供了高質量的基帶信號，使得后端模數轉換器（ADC）獲得更高的采樣精度和更低的量化噪聲。應用于頻譜分析儀、信號分析儀以及無線電監測設備中，其直接轉換架構大大簡化了系統設計，并降低了整體系統成本和功耗。通過與高精度ADC配合使用，可以實現對微弱射頻信號的實時監控和數據采集，為系統可靠性和靈活性提供保障。

　　系統集成中的關鍵考慮

　　系統工程師在利用LT5515進行系統集成時，需要綜合考慮射頻布局、PCB設計、阻抗匹配和熱管理等問題。優秀的布局設計不僅可以最大限度地減少互相干擾和信號反射，同時還可有效提升器件的工作穩定性。采用多層板設計和精密匹配網絡，是確保器件各個模塊性能充分發揮的重要手段。此外，數字接口和控制邏輯應與模擬部分充分隔離，通過合適的濾波和去耦電路，避免電源噪聲和數字干擾對混頻精度的影響。

　　八、器件設計與制造工藝分析

　　CMOS工藝及封裝技術

　　LT5515采用先進的CMOS工藝制造，不僅實現了高頻信號處理模塊的集成化，同時還具備低功耗、低噪聲和高可靠性的特點。CMOS工藝的引入使得器件在小尺寸封裝內整合了從射頻前端到基帶處理的多個功能模塊，為后續系統集成提供了有力支持。封裝技術方面，采用高密度封裝設計和先進的散熱工藝，確保器件在高頻信號應用中仍能保持良好的熱平衡和電氣性能。

　　制造工藝控制與良率管理

　　在大規模生產過程中，制造工藝控制是確保器件一致性和高性能的重要環節。LT5515在生產過程中采用嚴格的工藝檢測手段，從晶圓級測試到封裝后功能驗證，全程監控每個工藝參數，確保產品良率達到行業領先水平。設計團隊與制造廠商密切合作，通過工藝改進和參數優化，將每個細節做到極致，既保證了器件性能的穩定性，也降低了生產成本。

　　工藝參數對射頻性能的影響

　　射頻器件在制造過程中，對工藝參數的微小波動都可能引起電路特性的大幅度偏移。LT5515的設計充分考慮了器件在高頻環境下的溫度漂移、偏置電流變化以及工藝誤差，通過內部補償電路實現參數動態修正。器件的混頻器、低噪聲放大器以及濾波器均經過精準的參數校準，使其在不同工作條件下均能保持穩定性能。制造過程中嚴格的質量控制和參數匹配，是該器件能夠在多種復雜環境下可靠運行的關鍵因素。

　　器件測試與質量保證

　　在工藝制造完成后，LT5515均經過多項嚴格的測試，包括射頻性能測試、溫度循環測試以及電磁兼容性測試。通過高精度的測試儀器和自動測試系統，對關鍵性能指標進行統計分析，確保每個器件均能達到設計標準。質量保證體系覆蓋設計、制造、測試全流程，為最終用戶提供具有長期可靠性和穩定性的產品。

　　九、射頻布局與電磁兼容設計

　　PCB板設計技巧

　　在高頻電路設計中，PCB布局是決定系統性能的關鍵因素之一。對于直接轉換正交解調器，尤其是LT5515，要求設計者在布局中充分考慮信號傳輸路徑、阻抗匹配以及濾波網絡的布置。常見的方法包括采用微帶線技術、合理布設接地平面以及使用屏蔽罩抑制干擾信號。布局時應嚴格避免走線過長或信號串?dāng)_情況，確保各模塊之間的信號能夠在最優條件下傳遞，降低電磁輻射及噪聲干擾。

　　電磁屏蔽與抑制措施

　　為保證器件在強電磁環境下的正常工作，LT5515在設計時集成了多種電磁屏蔽措施。通常在高頻模塊附近設置金屬屏蔽罩，并在關鍵電路上布置濾波網絡，有效阻斷外部干擾信號的入侵。同時，采用差分信號傳輸和閉合回路設計，使得電路對于共模干擾具有較強的抑制能力。實踐證明，合理的屏蔽與布局設計能夠大幅度降低電磁輻射，提升器件的穩定性與可靠性。

　　散熱設計與熱管理

　　高頻模塊在長期工作中會產生一定熱量，合理的散熱設計對于器件穩定運行至關重要。LT5515在封裝設計上采用了散熱片和內部熱導結構，保證熱量能夠快速向外傳導。PCB設計時也可在關鍵部位添加銅箔或采用多層散熱技術，以降低熱阻和溫度梯度。通過熱仿真和實測數據，設計者可以針對不同應用環境制定最佳的散熱解決方案，確保器件在高功率、高頻工作下依然保持穩定運行。

　　十、測試與校準方法

　　實驗室測試設備

　　對于LT5515直接轉換正交解調器的測試，常用的儀器包括矢量網絡分析儀、信號發生器、頻譜分析儀以及數字示波器。通過這些高精度設備，可以對器件的頻率響應、相位噪聲、轉換增益和噪聲系數進行全面測試。測試過程中的關鍵在于保證信號源的穩定性和測試儀器的校正準確性，從而得出真實的性能參數，為系統調試和工程優化提供數據支持。

　　自動測試平臺與數據分析

　　隨著智能制造和自動化技術的發展，越來越多的測試過程采用自動測試平臺。通過編寫專用測試程序和接口協議，實現對大量器件的在線測試和數據采集。自動測試平臺不僅可以提高測試效率，還能將測試數據進行歸檔、統計和分析，為后續工藝改進提供依據。針對LT5515的各項性能指標，通過自動測試手段，可以精確衡量器件在不同工作條件下的表現，確保其批量生產的一致性和可靠性。

　　校準方法與溫度補償

　　直接轉換正交解調器在實際工作中常伴有溫度漂移和工藝誤差，因而校準工作十分重要。一般采用現場校準和實驗室定標兩種方法?，F(xiàn)場校準利用數字接口實現自動補償，通過存儲校準系數修正輸出信號；而實驗室定標則借助精密儀器，對各模塊參數進行逐一調整。對于LT5515，通過先進的校準電路和溫度傳感技術，可以在不同溫度范圍內維持極佳的信號還原精度，確保整個系統的長期穩定性。

　　長期可靠性測試與環境適應性

　　為驗證LT5515在各種工況下的穩定性，進行長期可靠性測試是必不可少的。測試過程中包括溫度循環、電源擾動、機械振動等多項實驗，模擬器件在實際應用中的各種極限環境。通過對比測試數據和老化試驗結果，評估器件在長期運行中的電氣參數變化，確保設計在量產前具備充分的環境適應性和可靠性?？煽啃詼y試數據對生產工藝和系統設計的改進都具有重要指導意義。

　　十一、器件優缺點及應用前景

　　優勢解析

　　LT5515直接轉換正交解調器具有高集成度、低功耗、高信噪比及寬頻帶等多項優點。其采用直接轉換架構，大幅簡化了傳統超外差接收機中繁瑣的中頻放大與濾波電路；同時，通過雙平衡混頻器和精準偏置技術，實現了高線性度和低相位噪聲。產品還具備出色的溫度穩定性和抗電磁干擾能力，在多個應用場景中表現出色。對于通信、雷達及數據采集系統，該器件不僅在性能上有顯著突破，也在體積和成本上具備很大優勢。

　　存在的不足及改進方向

　　盡管LT5515具有眾多優點，但直接轉換接收機結構也存在固有挑戰。首先，直變換技術易受直流偏置和低頻噪聲的干擾，需在設計中引入復雜的偏置補償和濾波措施。其次，器件內部各模塊之間的匹配要求極高，稍有不慎便會引起信號失真和交叉調制，增加設計難度。未來的發展方向在于通過工藝改進、智能校準及新型材料應用，進一步改善直流偏置問題、降低器件噪聲，同時提升整體設計的魯棒性和集成度。研究人員正不斷探索更高效的補償算法和改進結構，力爭將這些不足降到最低。

　　市場前景與技術趨勢

　　隨著無線通信、衛星通信和雷達技術的不斷發展，對高性能、低功耗直接轉換接收機的需求日益增長。LT5515作為此領域的代表產品，其技術優勢和廣泛的應用前景無疑為未來的系統升級和新產品開發提供了有力支撐。未來，隨著集成電路工藝的不斷進步和射頻設計理念的不斷更新，直接轉換正交解調器有望在更高頻段和更復雜通信環境中得到應用。與此同時，射頻元器件小型化、高精度化及智能化將成為主要趨勢，市場需求也將推動技術不斷革新。

　　十二、結論

　　本文圍繞LT5515直接轉換正交解調器的各項技術指標和應用領域，詳細探討了從基本理論到實際應用的全流程設計。通過對直接轉換技術背景、正交解調原理、混頻器和濾波器設計、功率管理、數字控制以及系統集成等方面的深入分析，可以看出，LT5515不僅在射頻信號處理方面具有顯著優勢，還能在通信、雷達和數據采集系統中發揮關鍵作用。設計者在運用該器件時，需綜合考慮射頻布局、溫度管理和長期可靠性測試等因素，以充分發揮其優異性能。未來，隨著技術的不斷進步，LT5515及類似器件必將推動無線通信技術和雷達探測系統實現更高水平的發展，為廣大用戶帶來更高效、更穩定的解決方案。

　　總體而言，LT5515直接轉換正交解調器以其高集成度、低功耗和高精度特性，成為滿足新一代無線系統要求的理想選擇。本文通過從理論到實踐的詳細闡述，展示了該器件在1.5GHz至2.5GHz頻段內的全面性能和應用前景，為工程師們提供了豐富的參考資料。未來，隨著技術繼續成熟，直接轉換解調器有望在更多先進通信和探測系統中發揮更為重要的作用，推動整個行業向更高標準邁進。

　　本文內容涵蓋了直接轉換技術的基本原理、LT5515的產品特性、混頻器及濾波器設計、射頻信號預處理、功率管理、數字接口控制、系統測試方法和長期可靠性等方面，詳細剖析了每個模塊之間的相互影響及各項性能指標，力求為工程應用提供全面且深入的理論支持與實踐指導。設計人員在實際應用中需結合具體需求，合理選擇和調整各項參數，通過系統級優化，實現高效解調和信號還原，滿足高精度無線通信系統的實際要求。

　　LT5515作為一款集成化程度極高的直接轉換正交解調器，其在1.5GHz至2.5GHz頻段內的卓越表現，為無線通信、雷達探測、數據采集等領域提供了強有力的技術保障。通過不斷完善設計方案與優化工藝制造，其應用前景將更加廣闊。未來的研究和開發應重點關注直流偏置問題的進一步解決、低頻噪聲的優化以及系統集成過程中各模塊間的匹配和協調，推動整個系統向更高性能、更低功耗方向發展。

　　本篇詳細介紹不僅對LT5515的技術特點與核心原理進行了深入解析，同時對實際應用中的設計挑戰與優化方向進行了全方位討論。隨著射頻通信和信號處理技術不斷革新，直變換正交解調技術作為一種成熟而高效的架構，其發展必將推動整個行業邁入新的時代。希望本文所述理論和實踐經驗?zāi)転閺V大工程技術人員提供有價值的參考，助力設計出更加優秀的射頻系統與應用解決方案。
