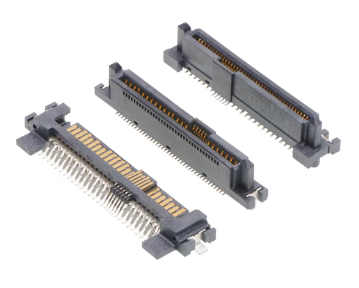

內存條連接器的基礎知識

內存條連接器是指在計算機中用于連接內存模塊（內存條）和主板的硬件接口。它是內存條與計算機其他硬件之間傳輸數據的重要媒介。內存條連接器的設計和結構對計算機性能、穩定性和兼容性有著直接的影響。因此，了解內存條連接器的基礎知識，對于提升計算機系統的整體表現、合理選擇內存條具有重要意義。

1. 內存條連接器的概述

內存條連接器是連接內存條和主板之間的物理接口。計算機中的內存條通常安裝在主板的內存插槽中，而內存插槽則通過內存條連接器與內存條相連。通過這些連接器，內存條可以和計算機的其他硬件組件進行數據交換。內存條連接器負責確保內存模塊能夠正確、穩定地接入主板，從而使計算機可以訪問內存存儲器。

內存條連接器的設計通常涉及多個方面的考慮，包括兼容性、傳輸速率、電氣性能和結構穩定性等。隨著技術的不斷發展，內存條連接器也經歷了多個階段的更新?lián)Q代，從早期的SIMM（單排內存模塊）到現在普遍使用的DIMM（雙排內存模塊），連接器的種類和形態不斷發生變化。

2. 內存條連接器的主要類型

內存條連接器的類型主要依據其與內存條插槽的物理設計標準以及電氣標準進行區分。根據不同的內存技術和內存條接口的不同，內存條連接器也有不同的標準和接口。

2.1 DIMM連接器

DIMM（Dual Inline Memory Module）是當前主流的內存條標準，幾乎所有的現代計算機都使用DIMM插槽。DIMM連接器的特點是具有兩個排針腳（雙排引腳），與早期的SIMM（單排內存模塊）相比，DIMM在性能和帶寬上有很大提升。

DIMM連接器可以進一步細分為以下幾種類型：

• DDR DIMM：支持DDR（Double Data Rate）內存技術的DIMM插槽。DDR內存在數據傳輸時可以在時鐘周期的上升沿和下降沿都傳輸數據，因此相較于傳統的SDRAM內存，其數據傳輸速率較高。

• DDR2 DIMM：DDR2內存插槽連接器支持DDR2內存模塊，擁有更高的數據傳輸速率和更低的功耗。

• DDR3 DIMM：DDR3內存插槽連接器支持DDR3內存技術，相比DDR2有更快的傳輸速度和更低的電壓。

• DDR4 DIMM：DDR4內存插槽連接器是當前廣泛使用的標準，提供更高的頻率、更大的容量和更低的功耗。

2.2 SO-DIMM連接器

SO-DIMM（Small Outline Dual Inline Memory Module）是一種較小尺寸的DIMM連接器，通常用于筆記本電腦、迷你PC和其他空間有限的設備中。SO-DIMM與DIMM在外形上相似，但尺寸明顯較小，適用于便攜設備。SO-DIMM支持的內存技術包括DDR、DDR2、DDR3、DDR4等。

2.3 SIMM連接器

SIMM（Single Inline Memory Module）是一種較早期的內存條連接器，它是單排針腳設計的內存模塊連接器，通常用于上世紀80年代和90年代初期的計算機中。SIMM的傳輸速率相對較低，且需要兩個SIMM插槽才能提供完整的64位數據總線帶寬，因此逐漸被DIMM替代。

2.4 C-RIMM連接器

C-RIMM（Channel RAM Interface Module）連接器是一種專門用于RIMM（Rambus Inline Memory Module）內存條的連接器。RIMM內存條采用了Rambus技術，這種技術具有更高的傳輸速率，但由于價格高昂和普及度較低，最終未能成為主流內存標準。

3. 內存條連接器的工作原理

內存條連接器的工作原理主要涉及內存數據的傳輸和電氣連接。內存條通過插槽與主板的連接器建立物理連接，數據在內存條與主板之間進行高速傳輸?，F(xiàn)代計算機中，內存條連接器通常具備數百個引腳，這些引腳用于傳輸數據、地址信號、電源供電以及其他控制信號。

內存條連接器中的引腳通常分為以下幾類：

• 數據引腳：用于傳輸內存數據。內存條的工作是基于內存芯片存儲數據和控制信號的交換，數據引腳負責傳輸存儲器的內容。

• 地址引腳：用于傳輸內存地址。計算機在讀取或?qū)懭霐?shù)據時，需要通過地址引腳來指定內存單元的位置。

• 電源引腳：為內存模塊提供必要的電源支持。內存條的工作需要穩定的電源，因此連接器需要提供適當?shù)碾妷骸?/span>

• 控制信號引腳：用于控制內存的讀寫操作，例如時鐘信號、選擇信號和使能信號等。

這些引腳通過內存條連接器與主板上的相關電路相連接，從而實現內存的工作。

4. 內存條連接器的設計特點

內存條連接器的設計不僅要確保內存條的穩定連接，還需要考慮傳輸速率、帶寬、電氣穩定性等多方面的因素。不同的內存連接器根據其設計標準、接口類型和使用場合不同，具有不同的設計特點。

4.1 引腳數量與排列

內存條連接器的引腳數量直接影響數據的傳輸速率和帶寬。比如，DDR4內存條通常有288個引腳，而DDR3內存條有240個引腳。引腳排列的方式也會影響信號的傳輸效率，一般采用雙排或多排的引腳設計，以實現更高的帶寬和更穩定的數據傳輸。

4.2 信號完整性和電氣特性

內存條連接器的設計需要考慮信號的完整性，避免信號干擾和丟失。因此，內存條連接器通常會采取合理的布局和布線方案，減少信號的反射、干擾和損耗。此外，為了提高傳輸速率，內存條連接器的設計還需保證低電阻和低電感，以確保高速信號的穩定傳輸。

4.3 兼容性與標準化

隨著內存技術的不斷進步，內存條連接器的設計標準也在不斷變化。為了確保兼容性，內存條連接器的設計通常會遵循一定的國際標準。例如，DDR內存條連接器的標準由JEDEC（Joint Electron Device Engineering Council）制定，確保不同品牌和型號的內存條能夠在相同類型的插槽中兼容工作。

5. 內存條連接器的應用

內存條連接器在計算機和其他電子設備中有著廣泛的應用。它不僅用于桌面計算機、筆記本電腦等常見設備，還在服務器、嵌入式系統、超算系統等領域中發揮著重要作用。

5.1 桌面計算機

在桌面計算機中，內存條連接器通常采用DIMM設計。內存條通過連接器與主板的插槽相連接，提供計算機所需的隨機存取存儲器。內存條的性能和數量直接影響計算機的運行速度和多任務處理能力。

5.2 筆記本電腦

筆記本電腦由于空間限制，通常采用SO-DIMM內存條連接器。SO-DIMM連接器的設計緊湊、節省空間，同時能夠支持較高的內存頻率，滿足筆記本電腦對性能和電池續航的需求。

5.3 服務器和工作站

服務器和工作站通常采用高性能的內存條連接器，以支持更大的內存容量和更快的數據傳輸速率。這些系統通常配備多個內存插槽，支持雙通道或四通道的內存配置，以提高整體的內存帶寬和計算能力。

5.4 嵌入式系統

嵌入式系統常常使用定制的內存條連接器，根據不同應用的需求設計。例如，一些嵌入式系統可能使用SO-DIMM連接器來節省空間，而其他一些高性能的嵌入式系統則可能使用更大規格的DIMM連接器。

6. 總結

內存條連接器是計算機系統中至關重要的組成部分，它不僅僅是物理連接內存條與主板的媒介，更是數據傳輸?shù)年P(guān)鍵。隨著內存技術的不斷發展，內存條連接器也在不斷進化，逐漸滿足更高的傳輸速率、更大容量以及低功耗等需求。對于計算機系統的設計者和用戶來說，了解內存條連接器的基礎知識，有助于在選購內存條和主板時做出更合適的選擇，從而優化計算機的性能和穩定性。
