一、柔性扁平線纜的概述

柔性扁平線纜（Flexible Flat Cable，簡稱 FFC）是一種廣泛應用于現代電子設備的連接電纜。與傳統圓形電纜相比，F(xiàn)FC 線纜因其獨特的扁平結構和高柔性特點，在電子設備的小型化、高速信號傳輸以及狹小空間布線等方面具有顯著優勢。FFC 線纜由多根平行排列的導線組成，外部包覆一層柔軟的絕緣材料，使其可以在多次彎折的情況下保持穩定的電氣性能。這種線纜被廣泛用于筆記本電腦、打印機、數碼相機、顯示設備、醫療儀器、汽車電子等領域。

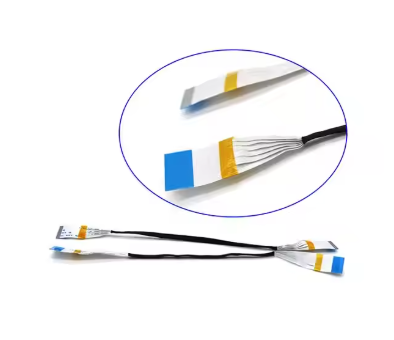

二、柔性扁平線纜的結構

柔性扁平線纜的基本結構主要包括以下幾個部分：

1. 導體：

• 主要材料包括裸銅、鍍錫銅或鍍銀銅。其中，鍍錫銅因其優異的抗氧化性和焊接性而被廣泛使用。

• 導體的截面積決定了線纜的載流能力，通常根據應用需求選擇不同規格的導體。

2. 絕緣層：

• 絕緣層通常采用聚酯（PET）、聚酰亞胺（PI）或聚氯乙烯（PVC）材料。

• PET 絕緣層成本低，適用于消費電子產品。

• PI 絕緣層耐高溫（可達 200℃ 以上），適用于工業和航空航天應用。

• PVC 絕緣層柔韌性較好，但耐高溫性能較差。

3. 加固板（Reinforcement Tape）：

• 在 FFC 線纜的端部通常加裝一層加固板（如聚酯或玻璃纖維），用于增強線纜的機械強度，提高插拔耐久性。

4. 屏蔽層（可選）：

• 為了減少電磁干擾（EMI），某些高端 FFC 線纜會增加屏蔽層，如鋁箔屏蔽或金屬編織網，以確保信號的完整性。

三、柔性扁平線纜的分類

根據不同的分類標準，F(xiàn)FC 線纜可以分為以下幾類：

1. 按導體排列方式分類：

• 直線型 FFC：所有導體以固定間距平行排列，適用于標準連接應用。

• 間距可變型 FFC：不同區域的導體間距不同，以適應特殊設計需求。

2. 按導體材質分類：

• 裸銅導體 FFC：導電性較高，但易氧化。

• 鍍錫銅導體 FFC：抗氧化性強，易焊接，應用最廣。

• 鍍銀銅導體 FFC：導電性能更佳，但成本較高。

3. 按絕緣材料分類：

• PET 絕緣 FFC：成本低，適用于消費電子。

• PI 絕緣 FFC：耐高溫，適用于工業、汽車和航空航天。

• PVC 絕緣 FFC：柔韌性較好，但耐高溫性能相對較低。

4. 按屏蔽性能分類：

• 無屏蔽 FFC：適用于一般低速信號連接。

• 屏蔽型 FFC：適用于高頻或抗干擾要求較高的環境。

四、柔性扁平線纜的特點

1. 高柔韌性：可多次彎曲和折疊，適用于狹小空間布線。

2. 占用空間小：相比傳統圓形電纜，扁平設計能有效節省空間。

3. 信號傳輸穩定：平行導體排列可減少串擾，提高信號質量。

4. 重量輕：FFC 線纜通常比傳統線纜更輕，適用于便攜式設備。

5. 安裝便捷：直接插入 FFC 連接器即可使用，無需額外焊接。

6. 可定制化：可以根據客戶需求定制長度、導體數、間距等。

五、柔性扁平線纜的主要參數

1. 導體數量：通常在 4-100 芯之間。

2. 導體間距（Pitch）：常見間距有 0.5mm、1.0mm、1.25mm、2.54mm 等。

3. 線纜厚度：一般在 0.1mm-0.5mm 之間。

4. 額定電流：取決于導體截面積，通常在 1A-3A 之間。

5. 耐溫范圍：PET 材質耐溫 80℃，PI 材質可耐 200℃ 以上。

6. 耐電壓等級：通常在 300V-500V 之間。

六、柔性扁平線纜的應用領域

1. 消費電子：智能手機、筆記本電腦、打印機、掃描儀、電視機等。

2. 汽車電子：車載導航系統、顯示屏、傳感器連接、電控單元等。

3. 醫療設備：高精度醫療儀器、超聲波設備、影像設備等。

4. 工業自動化：機器人、CNC 設備、工控機等。

5. 航空航天：衛星通信系統、飛行控制設備、高溫環境應用等。

七、柔性扁平線纜的發展趨勢

1. 更小間距、更高密度：滿足高精度電子產品需求。

2. 更高耐溫材料：適應工業和航空航天高溫應用。

3. 增強抗干擾性能：提升 EMI 屏蔽能力，適用于高速數據傳輸。

4. 環保材料：符合 RoHS、REACH 等環保標準。

5. 智能制造：引入自動化生產技術，提高生產效率和一致性。

八、總結

柔性扁平線纜憑借其高柔韌性、節省空間、高速傳輸和易安裝等優勢，在現代電子設備中扮演著至關重要的角色。隨著技術的發展，F(xiàn)FC 線纜正向更高密度、更高耐溫、更強抗干擾和環保方向發展，為電子行業提供更加優質的連接解決方案。在未來，F(xiàn)FC 線纜將在 5G 通信、人工智能、自動駕駛等領域發揮更大的作用，為電子產業的持續進步提供重要支持。
