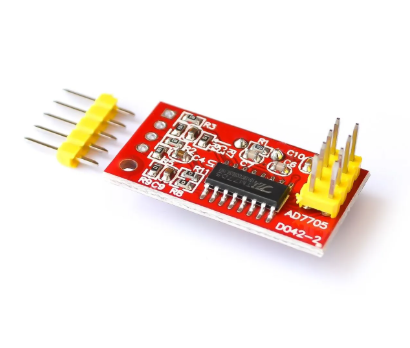

AD7705是一款由Analog Devices（模擬設備公司）推出的高精度、低功耗的模擬到數字轉換器（ADC）。它是專為精確的信號采集應用而設計，廣泛應用于工業測量、醫療儀器、消費電子、數據采集和傳感器接口等領域。AD7705的特點包括內建的可編程增益放大器（PGA）、低功耗設計、對外部噪聲的抗干擾能力等，使其在精密測量中展現出獨特的優勢。

1. AD7705的基本概述

AD7705是一款16位分辨率的Σ-Δ（Sigma-Delta）模數轉換器，支持單端和差分輸入方式，具有多種增益選項。它具有內建的可編程增益放大器（PGA），使其能夠直接與各種傳感器信號源連接而無需外部放大器。此ADC支持從傳感器到數字?jǐn)?shù)據的完整轉換過程，包括信號的采樣、放大、轉換以及輸出，極大地簡化了系統設計。

該芯片工作在低電壓下，通常為3V到5V的電壓范圍，適用于低功耗應用。它能夠通過串行外設接口（SPI）進行數據傳輸，因此能夠很方便地集成到各種嵌入式系統中。AD7705還支持多種模式，如單通道模式、連續轉換模式等，可以根據應用需求靈活選擇。

2. AD7705的工作原理

AD7705基于Σ-Δ調制技術，具有非常高的分辨率和精度。其內部的Σ-Δ調制器通過高頻率的比較和調整過程，將模擬信號轉換為數字信號。該過程會消除大部分的低頻噪聲和干擾，使得最終輸出的數字信號具有高精度和較低的誤差。

AD7705使用內建的增益放大器對輸入信號進行增益調整，以便適應不同信號的幅度。其增益范圍可通過配置寄存器進行設置，從而在不同的應用場景中實現不同的輸入電壓范圍適應。經過放大的信號進入Σ-Δ調制器進行轉換，最后將數字?jǐn)?shù)據通過SPI接口傳送給外部微處理器或其他數據處理單元。

3. AD7705的主要特點

AD7705具有多項顯著特點，使其在模擬信號采集方面具有極高的競爭力：

• 高精度與高分辨率：AD7705的最大分辨率為16位，提供非常細膩的信號采樣。其精度和分辨率使其適用于要求苛刻的測量任務。

• 低功耗設計：AD7705的工作電流非常低，適合于便攜式設備和電池驅動的應用。其低功耗特性不僅降低了整體系統的能耗，也延長了電池的使用壽命。

• 內建可編程增益放大器（PGA）：該芯片的內建PGA使得它可以直接連接到各種傳感器輸入，而不需要外部放大器。這一設計簡化了系統的硬件復雜性，也降低了系統成本。

• 高抗干擾能力：AD7705使用Σ-Δ調制技術，可以有效地抑制低頻噪聲，提升測量的穩定性和精度。它在復雜的環境中仍能保持高準確度，是一個抗干擾能力強的ADC。

• 靈活的輸入模式：AD7705支持單端和差分輸入方式，可以與各種類型的傳感器進行配合使用，靈活應對不同的應用需求。

• 串行數據接口（SPI）：AD7705通過SPI接口與微處理器或其他數字電路進行通信，數據傳輸速度快，且接口簡單，易于集成。

4. AD7705的工作模式

AD7705具有多種工作模式，能夠適應不同的應用場景。常見的工作模式包括：

• 單通道模式：在單通道模式下，AD7705只對一個輸入通道進行采樣，適用于一些單一信號源的測量。

• 差分模式：在差分模式下，AD7705能夠同時采集兩個輸入端的信號，并計算它們之間的差值。這對于一些具有差分輸出的傳感器非常有效，如溫度傳感器和壓力傳感器等。

• 連續轉換模式：在這種模式下，AD7705會不斷地進行信號采樣和轉換，而不需要每次手動觸發。此模式適用于需要實時數據監測的應用，如醫療設備或工業監控系統。

5. AD7705的應用領域

AD7705被廣泛應用于多種領域，尤其是在需要高精度、低功耗、低噪聲的場合。以下是AD7705的一些主要應用：

• 工業自動化：AD7705能夠與各種傳感器配合，進行溫度、壓力、流量等物理量的測量，廣泛用于自動化控制系統、過程控制和儀器儀表等領域。

• 醫療儀器：AD7705的高精度和低噪聲特性使其非常適合用于醫療設備，如血糖監測儀、心電圖儀器等精密儀器的信號采集部分。

• 消費電子：AD7705被廣泛應用于智能家居設備、可穿戴設備等消費類電子產品中，主要用于數據采集和信號處理。

• 汽車電子：在汽車領域，AD7705常用于發動機控制、車載傳感器等信號采集系統中，用于精確監控和數據分析。

• 通信系統：AD7705也可應用于通信設備中，進行信號的采集與處理，在需要高精度模數轉換的應用中有廣泛的使用。

6. AD7705的數據手冊解析

AD7705的數據手冊詳細介紹了該芯片的各項特性、引腳配置、功能寄存器、工作原理、典型應用電路等內容，是開發者在使用該芯片時必不可少的參考資料。

數據手冊首先對芯片的引腳進行說明，提供了每個引腳的功能定義以及與其他引腳之間的關系。其次，手冊詳細列出了AD7705的電氣特性、工作電壓范圍、輸入阻抗、轉換速率、噪聲性能等關鍵參數，幫助設計人員選擇適合的工作環境和應用場景。

此外，數據手冊還介紹了AD7705的配置寄存器、校準方法、通信協議（SPI協議）等內容，為用戶提供了如何操作和調試該芯片的具體步驟。數據手冊中的典型應用電路圖，也為設計者提供了實際電路的參考，幫助他們更快速地搭建和調試系統。

7. 結論

AD7705是一款性能優越、功能豐富的模數轉換器，憑借其高精度、低功耗和強大的抗干擾能力，成為各種高精度信號采集系統中的理想選擇。無論是在工業控制、醫療儀器、消費電子，還是汽車電子等領域，AD7705都展現了出色的應用潛力。

對于開發者而言，掌握AD7705的數據手冊中的詳細信息，將幫助他們更好地理解芯片的工作原理、特性以及如何在實際應用中充分發揮其性能。通過合理配置和調試，AD7705可以為各種應用場景提供精確的信號轉換，為系統設計帶來顯著的性能提升。
