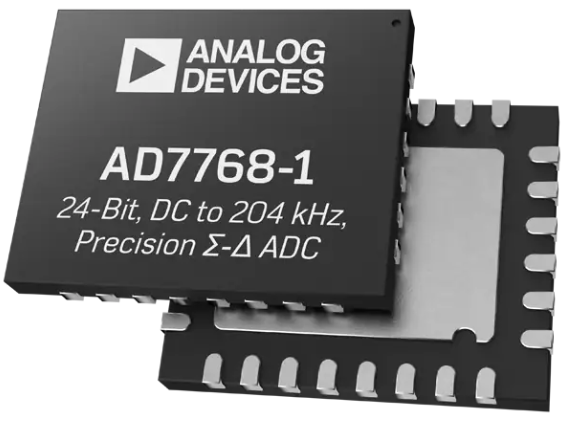

AD7768 是一款高精度、低功耗的模擬到數字轉換器 (ADC)，由 Analog Devices 公司生產，主要用于測量高精度信號，廣泛應用于工業自動化、醫療設備、儀器儀表、傳感器等領域。該器件特別適合需要高精度測量的應用，例如溫度、壓力、流量等物理量的測量。

一、AD7768簡介

AD7768 是一款24位 Sigma-Delta 型模數轉換器 (ADC)，具有高達 8 通道的輸入，支持單端和差分輸入配置。它采用了雙模數轉換架構（雙通道架構），可以同時執行多個通道的轉換，從而提高了數據采集的效率。AD7768 的主要特點包括：超高的分辨率、出色的線性度、低功耗、高抗干擾能力和緊湊的封裝設計。

AD7768 采用的是 sigma-delta 模式，具備較高的分辨率和較低的噪聲。在應用中，sigma-delta 轉換器的特點使其能夠?qū)Φ皖l信號進行高精度的采樣，非常適合精密儀器和測量設備使用。

二、AD7768的關鍵特性

1. 高分辨率與精度AD7768 提供 24 位的分辨率，能夠精確地測量信號的細微變化。由于其高精度特性，它非常適合用于需要高分辨率信號采集的應用場景，如醫療儀器、傳感器應用和高精度測試設備。

2. 多通道輸入AD7768 支持 8 通道輸入，能夠同時采集多個信號。它支持單端輸入和差分輸入方式，可以適應不同的信號源需求。每個輸入通道都有獨立的轉換功能，能夠獨立地進行模擬信號的轉換。

3. 低功耗AD7768 采用了優化的電源設計，使得它具有低功耗的優勢。在工作時，芯片僅消耗極低的電流，這使得它在便攜式設備中尤其適用。它的工作電壓范圍從 2.7V 到 5.5V，因此在多種電源條件下都可以使用。

4. 內置數字濾波器AD7768 內置高性能的數字濾波器，可以有效地抑制噪聲和干擾，提高轉換精度。該濾波器支持多種濾波模式，包括低通濾波、帶通濾波等，用戶可以根據實際應用選擇最合適的濾波方式。

5. 數據輸出接口AD7768 提供 SPI 接口和并行接口，用于與其他微控制器、FPGA 或處理器進行通信。SPI 接口支持 4 條信號線的數據傳輸，具有較低的接線復雜度，并能有效減少數據傳輸過程中的信號干擾。

6. 支持多種數據輸出格式AD7768 支持多種數據格式的輸出，包括二進制補碼和單補碼格式?？梢愿鶕?jù)需求選擇適合的數據格式，從而方便后續的數據處理和分析。

三、AD7768的工作原理

AD7768 采用了 sigma-delta 轉換技術，在將模擬信號轉化為數字信號的過程中，利用過采樣和數字濾波的技術，顯著提高了轉換精度。sigma-delta 轉換器的工作原理可以簡要分為以下幾個步驟：

1. 過采樣AD7768 在轉換過程中使用了過采樣技術。過采樣技術是指以遠高于信號帶寬的頻率對信號進行采樣。通過過采樣，系統能夠減少量化噪聲，并提高最終的轉換精度。AD7768 的過采樣率可以調節，根據實際應用的需求來選擇最合適的采樣率。

2. Sigma-Delta Modulationsigma-delta 調制是 AD7768 實現高精度轉換的核心技術。該技術通過將模擬信號與一個高頻率的三角波進行比較，產生一個逐漸接近原始信號的數字信號。經過數字濾波后，可以得到最終的高精度數字輸出。

3. 數字濾波AD7768 內置的數字濾波器用于去除由過采樣產生的高頻噪聲。通過數字濾波，AD7768 可以將信號的頻譜集中到感興趣的低頻區域，并有效抑制高頻噪聲的影響，從而提高信號的信噪比和分辨率。

4. 輸出數字信號經過過采樣、sigma-delta 調制和數字濾波的處理后，AD7768 將輸出一個數字信號，代表原始模擬信號的幅值。該數字信號可以通過 SPI 或并行接口傳輸給后端處理單元進行進一步處理。

四、AD7768的應用領域

AD7768 具有高精度和低功耗的特點，廣泛應用于各種需要高精度模擬信號采集的領域。以下是一些典型應用：

1. 工業自動化在工業自動化中，AD7768 可以用于測量各種物理量，如溫度、壓力、濕度、流量等。通過精確的信號采集，工業設備能夠?qū)崟r獲取各種傳感器數據，從而實現精確控制和監控。

2. 醫療設備在醫療設備中，AD7768 可用于生物信號的采集，如心電圖（ECG）、腦電圖（EEG）、血氧監測等。其高分辨率和低噪聲特性使其能夠提供精準的生物信號數據，從而為診斷和治療提供重要依據。

3. 儀器儀表AD7768 還廣泛應用于實驗室和科研設備中，進行各種精密測量。無論是測試電流、電壓、壓力，還是進行物理學實驗，AD7768 都能提供高精度的數據采集。

4. 傳感器接口許多傳感器輸出的模擬信號都需要通過 AD7768 進行采樣和轉換。AD7768 支持多通道輸入，可以同時采集來自不同傳感器的信號，提高數據采集的效率和準確性。

5. 汽車電子在汽車電子中，AD7768 可用于采集各種傳感器的輸出信號，如油壓、車速、溫度等。通過高精度的采樣，可以為汽車的控制系統提供準確的數據支持，幫助實現精確控制和監控。

五、AD7768的性能優化與設計注意事項

在使用 AD7768 進行設計時，有一些設計考慮和優化方法需要特別關注：

1. 電源管理AD7768 的精度與其電源的穩定性密切相關，因此在設計中需要為 AD7768 提供穩定且低噪聲的電源。建議使用低噪聲的線性穩壓器或具有良好輸出性能的電源管理模塊。

2. 輸入信號的選擇AD7768 支持單端輸入和差分輸入，在實際設計時，可以根據輸入信號的特點來選擇合適的輸入方式。差分輸入能夠提供更好的抗干擾能力，適合于噪聲較大的環境。

3. PCB設計在使用 AD7768 時，合理的 PCB 布局可以減少噪聲和干擾對信號采集的影響。需要確保模擬信號與數字信號的合理隔離，避免數字信號對模擬信號的干擾。

4. 濾波與降噪雖然 AD7768 內置了數字濾波器，但在一些高噪聲環境下，可能仍需要在輸入端進行額外的模擬濾波?？梢酝ㄟ^添加低通濾波器來減少高頻噪聲，確保輸入信號的質量。

六、結論

AD7768 作為一款高精度、低功耗的多通道 Sigma-Delta ADC，在高精度信號采集方面具有出色的表現。其 24 位分辨率、低噪聲特性以及多種應用模式，使其在工業自動化、醫療設備、儀器儀表和汽車電子等領域具有廣泛的應用前景。通過合理的電源設計、輸入信號配置和優化的 PCB 布局，AD7768 可以在各種高要求的應用場景中提供精準的信號采樣。

隨著技術的不斷發展，高精度數據采集和處理將會在更多領域得到應用，AD7768 作為一款高性能 ADC，必將在未來的應用中發揮重要作用。
