LM124 運算放大器詳解

1. 引言

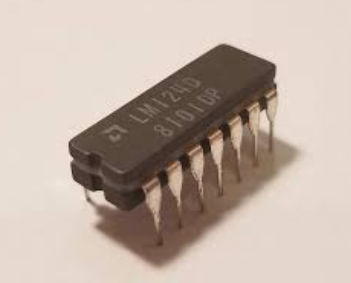

LM124 是一款常見的四運算放大器（Op-Amp）集成電路（IC），廣泛應用于各種模擬信號處理的場景。它由美國國家半導體公司（National Semiconductor）設計，并且由于其高性能、低功耗和穩定性，已經成為了電子設計領域中的經典產品。LM124 是一個單電源供電的運算放大器，其內含四個獨立的運算放大器，適用于各種模擬信號放大、濾波、比較等應用。

本文將對 LM124 運算放大器進行詳細的技術分析，討論其常見型號、主要參數、工作原理、特點、應用及使用注意事項，以便為工程師和學生提供一個全面的了解。

2. LM124 主要型號與應用

LM124 屬于 LM12x 系列運算放大器，除了 LM124 之外，LM12x 系列還包括 LM124A、LM124B 等型號。不同型號在性能參數上有所差異，但基本應用場景類似。

• LM124：標準版，適用于大多數常規應用。

• LM124A：該型號的性能有所改進，具有較低的輸入偏置電流和更高的輸入阻抗，適用于要求較高精度的場合。

• LM124B：該型號針對噪聲和增益特性進行了優化，特別適合高頻應用。

LM124 的基本應用包括：

• 信號放大：用于音頻、視頻等信號的放大，或傳感器信號的放大。

• 濾波器設計：可用于設計低通、高通、帶通濾波器等。

• 比較器：LM124 在配置成比較器時，能對兩個輸入信號進行比較并輸出高或低的電平。

• 積分器和微分器：在模擬計算中，LM124 可以用作積分器或微分器，以實現連續的數學運算。

• 電壓跟隨器：LM124 可配置成緩沖放大器，提供高輸入阻抗和低輸出阻抗，常用于電壓緩沖。

3. LM124 主要技術參數

LM124 運算放大器具有較為完善的特性，適合多種工作環境。其主要技術參數如下：

• 工作電壓范圍：LM124 可以在單電源或者雙電源供電下工作。工作電壓范圍通常為 3V 到 32V，或者 6V 到 32V（雙電源）。

• 輸入電壓范圍：LM124 的輸入電壓范圍為 V? 到 (V+ ? 1.5V)，即可以在接近電源電壓的環境下正常工作。

• 增益帶寬積：該參數通常為 1 MHz，這意味著 LM124 在頻率達到 1 MHz 時，增益為 1 時仍能維持工作。

• 輸入偏置電流：典型值為 300 nA，較低的輸入偏置電流使得 LM124 適用于精密測量場合。

• 輸入失調電壓：典型值為 5 mV，這個參數表示了輸入信號中不需要的偏差，影響其精度。

• 輸出電壓擺幅：LM124 在單電源模式下，輸出電壓可以接近電源電壓，因此具有較高的輸出范圍。

• 功耗：由于其低功耗設計，LM124 適合便攜式和電池供電的應用。

4. LM124 工作原理

LM124 是基于差分輸入和反相輸出的工作原理的。像所有的運算放大器一樣，它有兩個輸入端：一個是非反相輸入（+），另一個是反相輸入（-）。運算放大器的基本工作原理是將輸入信號的差值放大并輸出。

當差分輸入信號很小，接近零時，運算放大器將放大該信號并驅動輸出端。這種增益取決于外部接入的反饋網絡（例如電阻），通常運算放大器會采用負反饋的方式來穩定其增益和輸出響應。

LM124 使用的是一種常見的雙極型晶體管架構，這使得其具有較高的輸入阻抗和較低的輸出阻抗。通過合理設計外部反饋電路，LM124 可以執行加法、減法、微分、積分等多種操作，廣泛應用于模擬信號處理領域。

5. LM124 特點與優勢

• 低功耗：LM124 設計時注重低功耗，適合長時間工作的電池供電設備，尤其在便攜設備和傳感器系統中有廣泛應用。

• 單電源供電：與傳統的雙電源運算放大器不同，LM124 支持單電源供電，因此在某些系統中，使用 LM124 可以簡化電源設計，減少電路復雜性。

• 寬輸入電壓范圍：LM124 的輸入電壓范圍廣泛，能夠處理來自多種不同信號源的輸入，這使其在多種復雜環境下都能保持穩定的工作狀態。

• 良好的增益帶寬特性：LM124 的增益帶寬積為 1 MHz，意味著它能在較高頻率下保持較好的放大效果，適用于一些較高頻率的應用，如音頻放大和通信。

• 高輸入阻抗和低輸出阻抗：LM124 的輸入阻抗非常高，能夠有效減少對輸入信號源的加載，同時其輸出阻抗較低，有助于驅動后級電路。

6. LM124 常見應用

LM124 的應用非常廣泛，涵蓋了幾乎所有需要模擬信號處理的領域，以下是一些典型應用場景：

• 音頻放大器：LM124 常用于音頻放大電路中，特別是在低功耗音頻放大器和信號處理器中，能夠提供高保真度的放大效果。

• 信號濾波器：通過適當配置反饋網絡，LM124 可以實現多種類型的濾波器，如低通濾波器、高通濾波器、帶通濾波器等，廣泛應用于信號處理、通信和控制系統中。

• 比較器應用：在需要進行數字信號判斷的場合，LM124 可以作為比較器使用。它能夠?qū)⑤斎氲哪M信號與參考信號進行比較，并輸出高或低電平信號，廣泛應用于數字電路和自動控制系統。

• 模擬計算電路：LM124 被廣泛用于各種模擬計算電路中，如加法器、積分器、微分器等。

• 電池監控系統：LM124 由于其低功耗特性，特別適合用于電池監控系統。它可以幫助檢測電池電壓、溫度等數據，并根據輸入信號做出響應。

• 溫度傳感器接口：LM124 可與溫度傳感器配合使用，將模擬信號放大并送入后級電路，常見于溫控系統、環境監測系統等。

7. LM124 使用注意事項

雖然 LM124 是一款性能優秀的運算放大器，但在實際應用中，設計者需要注意以下幾個方面：

• 輸入失調電壓：LM124 的輸入失調電壓較高，使用時要特別關注失調電壓對信號精度的影響。對于精密應用，可能需要進行適當?shù)难a(bǔ)償。

• 輸入偏置電流：LM124 的輸入偏置電流雖小，但在高阻抗電路中可能產生顯著的誤差。因此，在設計時要注意減少輸入電流的影響，或使用輸入電流補償技術。

• 輸出擺幅：雖然 LM124 的輸出擺幅較大，但在負載較重時，輸出電壓可能會受到影響。為了保證穩定輸出，需合理選擇負載電阻。

• 熱穩定性：LM124 在長時間工作時會發熱，過高的溫度可能影響其性能。設計時應考慮足夠的散熱措施，特別是在高功率應用場景下。

8. 結論

LM124 是一款經典的運算放大器，它具有低功耗、寬輸入電壓范圍、高輸入阻抗等優點，適用于廣泛的模擬信號處理應用。無論是音頻放大、信號濾波，還是溫度監控、電池管理，LM124 都能提供穩定的性能支持。通過合理設計電路，利用 LM124 的各種特性，可以實現高效、低功耗的系統設計。在今后的電子工程設計中，LM124 仍將是一款不可或缺的重要組件。
