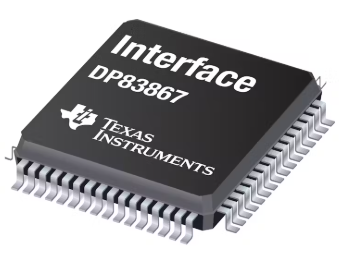

DP83867 以太網物理層芯片詳細介紹

DP83867 是由德州儀器（Texas Instruments）推出的一款高性能以太網物理層（PHY）芯片，廣泛應用于各種網絡設備中。它支持多種標準的以太網速率，具有高效的功率管理能力和豐富的接口功能，適用于工業、企業、消費電子和通信設備等多個領域。本文將詳細介紹 DP83867 的基本特性、工作原理、接口支持、應用場景及設計注意事項。

1. DP83867的基本特性

DP83867 采用了 10/100/1000 Mbps 以太網物理層技術，能夠支持高速網絡數據傳輸，并通過多種功能確保數據傳輸?shù)姆€(wěn)定性與可靠性。它提供了 10/100/1000 以太網自適應速率，支持全雙工和半雙工模式。其主要特性包括：

• 數據傳輸速率：支持 10BASE-T、100BASE-TX、1000BASE-T 等多種速率。

• 接口類型：支持 MII（媒體獨立接口）、RMII（簡化媒體獨立接口）和 SGMII（串行千兆媒體獨立接口）。

• 低功耗設計：芯片設計遵循節能理念，具備多種省電模式，如低功耗待機模式和休眠模式，能夠有效減少系統的能耗。

• 自動MDI/MDI-X功能：DP83867 可以自動識別連接的網絡設備，無論是直通線還是交叉線都能正常工作，這使得設備安裝更加靈活。

• 支持VLAN：支持 VLAN（虛擬局域網）功能，能夠在網絡中有效管理不同的廣播域。

• 完備的錯誤檢測和糾正機制：內建的錯誤檢測和糾正功能能夠提高數據傳輸?shù)目煽啃裕苊庥捎跀?shù)據包丟失或損壞造成的網絡傳輸問題。

• 集成 10/100/1000 Mbps PHY：DP83867 集成了 10BASE-T、100BASE-TX 和 1000BASE-T 以太網 PHY，支持自動協商功能，可以自適應不同的傳輸速率。

2. 工作原理

DP83867 作為以太網物理層芯片，主要負責將上層協議傳輸?shù)臄?shù)據通過物理介質進行傳輸和接收。它主要包括兩個部分：一個是接收部分，負責將信號從物理介質（如雙絞線）轉換為數字信號并發送給上層協議；另一個是發送部分，負責將數字信號轉換為適合傳輸?shù)奈锢硇盘?，并通過物理介質發送出去。

在數據傳輸過程中，DP83867 使用了不同的電氣標準和編碼技術。例如，在 1000BASE-T 模式下，DP83867 使用了基于 4 對雙絞線的傳輸方式，每對線承載不同的信號，采用先進的編碼方案（如 4B/5B 和 MLT-3）來提高數據的傳輸效率和抗干擾能力。

DP83867 的自動協商功能能夠在設備連接時，自動確定雙方設備的速率和工作模式，確保最優的連接狀態。這種自動協商包括速率協商、雙工模式協商、流量控制協商等。

3. 接口支持

DP83867 提供了多種接口方式，以滿足不同系統設計的需求。常見的接口方式包括：

• MII (Media Independent Interface)：MII 是一種標準的物理層接口，可以通過 MII 將 DP83867 與上層的 MAC（媒體訪問控制）設備連接。MII 接口提供了較高的數據傳輸速度，但在物理布局和布線要求上較為復雜，適用于高性能應用。

• RMII (Reduced Media Independent Interface)：RMII 是 MII 的簡化版本，減少了信號線數目，適用于低成本、低功耗的應用。RMII 通常用于不要求極高數據帶寬的應用。

• SGMII (Serial Gigabit Media Independent Interface)：SGMII 是一種串行接口，適用于高數據速率的網絡應用，通常用于高性能交換機和路由器等設備。

DP83867 的接口兼容性強，支持通過各種不同的物理層接口與不同的處理器、交換機、路由器等設備連接。

4. 應用場景

DP83867 由于其卓越的性能和多功能的特點，廣泛應用于各種網絡設備中，具體應用場景包括：

• 工業控制：在工業自動化系統中，DP83867 可用于連接各種傳感器、執行器、PLC 等設備，提供可靠的網絡連接。

• 企業級交換機和路由器：DP83867 作為企業級網絡設備的核心組件，能夠提供穩定的數據傳輸，保證高速網絡的流暢運行。

• 消費類電子產品：DP83867 被廣泛應用于家電、智能設備等消費電子產品中，提供網絡連接功能。

• 通信設備：在通信領域，DP83867 被用于構建高效、可靠的數據傳輸鏈路，支持高速數據交換。

• 車載網絡：在車載網絡中，DP83867 可用于車輛內的數據傳輸系統，確保車載設備間的網絡通信穩定。

5. 性能特點

DP83867 除了具有傳統的以太網 PHY 芯片所具備的基本功能外，還在以下幾個方面具備突出的性能特點：

• 高集成度：DP83867 內部集成了豐富的功能，包括多種速率自適應、錯誤檢測、流量控制等功能，極大地減少了外部器件的需求，降低了系統成本。

• 靈活的電源管理：DP83867 支持多種電源管理模式，可以根據網絡負載的變化自動調整功耗，提供較低的待機功耗，并支持節能的工作模式。

• 強大的抗干擾能力：DP83867 具備強大的抗電磁干擾（EMI）能力，能夠保證在各種復雜電磁環境下穩定工作。

• 內建自診斷功能：DP83867 提供了豐富的診斷功能，能夠檢測網絡中的故障和問題，并通過接口報告故障信息，幫助設計人員排查網絡問題。

• 支持VLAN和QoS：DP83867 支持 VLAN 和質量服務（QoS）功能，能夠在網絡中實現流量優先級管理，優化帶寬分配和網絡性能。

6. 設計注意事項

在使用 DP83867 進行系統設計時，有一些需要特別注意的事項：

• 電源要求：DP83867 對電源要求較為嚴格，通常需要穩定的 3.3V 電源輸入。設計時需要特別注意電源濾波和噪聲抑制，確保芯片的穩定工作。

• 信號完整性：在高速信號傳輸中，信號的完整性尤為重要。設計時需要特別注意信號線的阻抗匹配、布線長度、走線角度等，避免信號反射和串擾現象。

• 溫度管理：DP83867 的工作溫度范圍較廣，但在高溫環境下可能會影響性能，因此在設計中需要合理考慮散熱措施，確保芯片的穩定性。

• 外部元件選擇：為了確保最佳的電氣性能，需要根據 DP83867 的應用手冊選用合適的外部元件，如電阻、電容、濾波器等。

7. 總結

DP83867 作為一款功能強大的以太網物理層芯片，具有卓越的性能和廣泛的應用場景。它不僅支持高速數據傳輸，還具備節能、高抗干擾、強自診斷等優勢，能夠滿足各種網絡設備的需求。通過合理的設計和應用，DP83867 能夠為各類系統提供穩定、高效的網絡連接，是現代網絡設備中不可或缺的重要組成部分。
