SN74LV244ADBRG4 是一款由德州儀器（Texas Instruments）生產的高性能低電壓邏輯集成電路，屬于 8 位雙向緩沖器，常用于各種數字電路中。它具有非常廣泛的應用，包括數據傳輸、信號緩沖和電路隔離等。在本篇文章中，我們將詳細介紹 SN74LV244ADBRG4 的各個方面，包括其常見型號、關鍵參數、工作原理、特點、功能和實際應用等內容。

一、SN74LV244ADBRG4 概述

SN74LV244ADBRG4 是一款基于低電壓 CMOS（互補金屬氧化物半導體）技術的 8 位雙向緩沖器。它的主要作用是作為數據總線的中介，在不同的電路模塊之間傳遞信號，起到隔離、放大、緩沖等作用。SN74LV244ADBRG4 使用低電壓工作，使得它在 2.0V 到 5.5V 的電壓范圍內都能穩定工作，因此在低功耗、高速數據傳輸?shù)葓龊戏浅＿m用。

該芯片通常用于高速、高性能的數字電路中，能夠有效地減少信號干擾，提高電路的穩定性。它在邏輯電路、微處理器（MCU）、單片機、存儲器、顯示屏等設備中均有應用。

二、常見型號與封裝形式

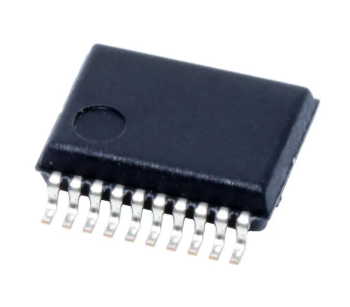

SN74LV244ADBRG4 的常見型號為 SN74LV244A，這款芯片采用了標準的 20 引腳封裝（SOIC-20）。它具有標準的邏輯電壓電平，可以兼容不同電壓等級的邏輯系統。此外，SN74LV244ADBRG4 也有不同的封裝形式和包裝方式，如 LQFP、TSSOP 和 SOIC 等，以適應不同的應用需求和設計空間。

三、關鍵參數

為了更好地理解 SN74LV244ADBRG4 的工作特性，以下是該芯片的一些關鍵參數和技術規格：

1. 工作電壓范圍：2.0V 到 5.5V

2. 輸入電壓范圍：-0.5V 到 Vcc + 0.5V

3. 輸出電壓范圍：-0.5V 到 Vcc + 0.5V

4. 輸入電流：±5mA（最大值）

5. 輸出電流：±24mA（最大值）

6. 傳播延遲：8.5ns（最大值）

7. 工作溫度范圍：-40℃ 到 125℃

8. 封裝類型：SOIC-20、TSSOP-20、LQFP-20 等

這些參數表明，SN74LV244ADBRG4 在多個電壓和溫度條件下都能穩定工作，同時具有較低的功耗和較高的工作頻率，適合高速數字電路的應用。

四、工作原理

SN74LV244ADBRG4 作為一個 8 位雙向緩沖器，主要用于信號傳輸和隔離。它的核心工作原理可以分為以下幾個部分：

1. 數據輸入輸出功能： SN74LV244ADBRG4 具有 8 個數據輸入和 8 個數據輸出，能夠雙向傳輸信號。當輸入信號進入時，芯片會根據控制信號決定是否將輸入信號傳遞到輸出端。輸入和輸出端口是通過緩沖區隔離的，這有助于減少信號衰減和干擾。

2. 控制信號： 該芯片具有兩個主要的控制端口：OE（輸出使能） 和 DIR（方向控制）。OE 控制芯片是否將輸入信號輸出到數據總線上；當 OE 為低電平時，芯片輸出高阻抗?fàn)顟B(tài)，不影響總線信號。DIR 控制信號的傳輸方向，決定輸入端和輸出端的連接方向。根據 DIR 的設置，芯片可以進行雙向數據傳輸。

3. 緩沖與隔離： SN74LV244ADBRG4 的雙向緩沖功能使得它能有效隔離信號源與目標電路，避免信號干擾或失真。在高頻數據傳輸中，這種隔離作用尤為重要，它能夠保證數據在不同模塊間穩定、可靠地傳輸。

4. 低電壓工作： 該芯片采用了低電壓 CMOS 技術，使其在 2.0V 到 5.5V 的電壓范圍內都能穩定工作，適用于低功耗應用。與傳統的 TTL 邏輯芯片相比，低電壓工作能夠顯著降低功耗，延長電池供電系統的使用壽命。

五、主要特點

1. 高速度與低功耗： SN74LV244ADBRG4 的傳播延遲非常低，最大為 8.5ns，適合高速數字信號處理。同時，由于采用了 CMOS 技術，該芯片的功耗非常低，適合低功耗應用。

2. 雙向數據傳輸： 作為一款雙向緩沖器，SN74LV244ADBRG4 具備了靈活的數據傳輸功能，能夠根據控制信號的變化，靈活地在輸入和輸出端之間切換，支持雙向通信。

3. 抗干擾性強： 由于采用了高性能的 CMOS 技術，SN74LV244ADBRG4 對于外部信號干擾具有很強的抵抗力，可以有效避免信號衰減和噪聲干擾，保證電路的穩定性。

4. 兼容多種電壓等級： 該芯片能夠兼容不同電壓標準的系統，適用于 2.0V 到 5.5V 的電壓范圍，能夠與不同電壓等級的邏輯電路兼容，增加了系統的設計靈活性。

5. 高可靠性與耐用性： SN74LV244ADBRG4 在廣泛的溫度范圍內（-40℃ 到 125℃）都能穩定工作，且具備較強的抗靜電和抗噪聲能力，非常適合在惡劣的工業環境中使用。

六、應用領域

SN74LV244ADBRG4 作為一款高性能的緩沖器，廣泛應用于多種電子設備和電路系統中。以下是它的一些典型應用領域：

1. 數據總線驅動與緩沖： 在許多數字電路中，SN74LV244ADBRG4 可以作為數據總線的驅動器和緩沖器，用于信號的穩定傳輸。它能夠有效隔離數據源和目標電路，保證數據傳輸不受干擾。

2. 微處理器接口： 該芯片能夠與微處理器（MCU）和其他集成電路進行接口連接，幫助微處理器控制外部設備或模塊的輸入輸出操作，起到數據交換和信號緩沖的作用。

3. 存儲器和外設控制： 在存儲器系統中，SN74LV244ADBRG4 被廣泛用于控制存儲器的讀寫信號傳輸。它能夠穩定地傳輸存儲器地址信號和數據總線上的信息，確保存儲器操作的順利進行。

4. 顯示與控制電路： 該芯片還可以應用于顯示屏和控制電路中，特別是在顯示器的信號傳輸部分，能夠穩定傳輸控制信號和顯示數據。

5. 工業自動化： 在工業自動化系統中，SN74LV244ADBRG4 可用于各種傳感器與執行器之間的數據交換，起到信號緩沖和隔離的作用，確保工業設備的高效運作。

七、總結

SN74LV244ADBRG4 是一款性能優秀、應用廣泛的低電壓 CMOS 8 位雙向緩沖器。其具有低功耗、高速、雙向數據傳輸、抗干擾性強等顯著特點，廣泛應用于數字電路、微控制器、存儲器、顯示控制等多個領域。通過其可靠的信號緩沖與隔離能力，SN74LV244ADBRG4 能夠有效地提高系統的穩定性與性能，為各種電子產品提供強有力的支持。

隨著電子產品向著更小、更快、更節能的方向發展，類似 SN74LV244ADBRG4 這樣的集成電路將會在未來的技術進步中發揮更加重要的作用。
