6N137和6N136是兩款常見的光電耦合器（光隔離器），它們?cè)跀?shù)字電路和信號傳輸中起著重要的作用。這兩種器件都采用光電隔離技術，通過光信號來傳遞信息，從而在電氣上實現信號的隔離，保護系統免受高電壓和噪聲干擾。盡管它們的基本工作原理相似，但6N137和6N136在性能、應用以及具體特性上有一些差異。本文將詳細介紹這兩款光電耦合器的主要區別，并對其技術參數、工作原理、特點、應用等方面進行詳細分析。

一、光電耦合器簡介

光電耦合器是一種將輸入信號轉化為光信號并通過光學方式傳輸，再通過光電二極管等元件將光信號轉回電信號的電子元件。它廣泛應用于數字電路中，特別是在需要電氣隔離的場合，比如微控制器與高電壓電路之間的接口、通信設備等。光電耦合器能夠有效地隔離信號源和接收端，防止電氣噪聲、靜電、地電位差等影響電路的正常工作。

6N137和6N136作為光電耦合器的代表性型號，在許多電子產品中都有應用。它們的工作方式都依賴于內部的LED和光敏晶體管組成的光電轉換系統。

二、6N137與6N136的結構與工作原理

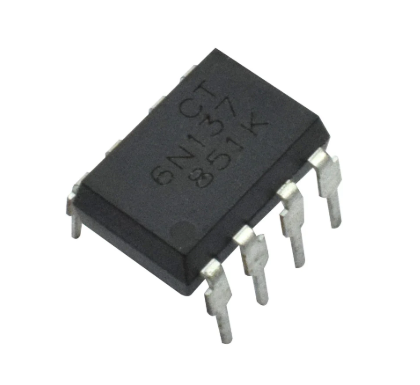

6N137的結構與工作原理

6N137是一款高速光電耦合器，其內部采用了LED發光二極管與光電晶體管的組合。LED發光二極管將輸入的電信號轉換為光信號，而光電晶體管則將光信號再轉換為電信號。6N137采用了集成的光電隔離功能，其主要特點是高輸入與輸出隔離、低信號失真、高傳輸速度等。

6N137的工作原理可以概括為以下幾個步驟：

1. 輸入信號：輸入信號通過6N137的引腳輸入，驅動內部的LED發光二極管工作。

2. 光信號生成：LED發光二極管接收到電信號后，發出相應的光信號。

3. 光電轉換：光敏晶體管接收到光信號后，將光信號轉換為電信號。

4. 輸出信號：經過轉換后的電信號通過輸出引腳輸出，從而實現輸入和輸出端的電氣隔離。

6N136的結構與工作原理

6N136的基本工作原理與6N137相似，也是采用LED和光電晶體管組成的光電隔離系統。然而，6N136在性能和使用上具有一些不同之處。6N136通常用于需要高速、長距離信號傳輸?shù)膱?chǎng)合，其傳輸速度通常比6N137更高，適用于高頻率的信號傳輸。

6N136的工作原理也與6N137類似，都是通過輸入電信號驅動LED發光二極管發光，產生光信號，再通過光電二極管接收光信號并轉換為電信號。然而，6N136在輸入與輸出之間提供更高的隔離度，其輸入和輸出之間的絕緣電壓通常比6N137高。

三、6N137與6N136的主要區別

雖然6N137和6N136的基本結構和工作原理類似，但它們?cè)谛阅?、?yīng)用場合、工作速度等方面存在一些差異。以下是這兩款光電耦合器的主要區別：

1. 隔離電壓

6N137和6N136都具有較高的隔離電壓，但6N136的隔離電壓通常比6N137高。這使得6N136更適用于高電壓應用中，尤其是在要求更高電氣隔離的場合，例如高壓電源或工業控制系統中。

6N137的隔離電壓一般為3750V RMS，而6N136的隔離電壓則通常為5000V RMS。因此，6N136在要求更高電氣隔離的環境中表現更為優越。

2. 傳輸速度

6N137具有較高的傳輸速度，適合用于高速數字信號傳輸。它的最大傳輸速度通?？蛇_(dá)到10 Mbps，適用于需要高速數據傳輸?shù)膽?yīng)用。

相比之下，6N136的傳輸速度更高，最大可以達到25 Mbps，因此在需要更高頻率信號的應用中，6N136表現得更加出色。這使得6N136廣泛應用于高速數據通信和數字信號處理系統中。

3. 工作溫度范圍

兩者的工作溫度范圍也有所不同。6N137的工作溫度通常在-40°C到+85°C之間，而6N136的工作溫度范圍通常為-40°C到+100°C。6N136具有更寬的工作溫度范圍，這使得它在一些工業環境下表現更加穩定。

4. 光電耦合器類型

6N137通常被歸類為“低功耗型”光電耦合器，適合用于低功耗設計和較低電流應用。而6N136則屬于“高功率型”光電耦合器，適用于需要較高電流承載能力的場合。因此，6N136在一些需要驅動較大負載的應用中具有更好的適應性。

5. 應用領域

由于上述差異，6N137和6N136在應用領域上有所不同。6N137常用于較為基礎的隔離應用，適合用于普通的數字電路中，例如微控制器接口、邏輯電路隔離等。6N136則多用于高速通信、數據傳輸以及更高電氣隔離要求的場合，例如工業自動化系統、精密儀器以及高速總線系統等。

四、6N137與6N136的技術參數對比

為了更加清晰地了解兩者的差異，下面列出了6N137與6N136的技術參數對比：

通過對比，可以看出，6N136相較于6N137在隔離電壓、傳輸速度、工作溫度范圍等方面都有較為突出的優勢，這使得它在一些高要求的場合應用更加廣泛。

五、6N137與6N136的應用實例

6N137應用實例

1. 微控制器與外部設備接口：6N137常用于微控制器與外部設備之間的信號隔離，尤其是在需要保護微控制器免受外部噪聲和電壓沖擊的情況下。

2. 數據傳輸系統：適用于低速到中速的數據傳輸系統，能夠有效地隔離不同電壓域之間的信號。

3. 工業自動化控制：6N137在工業自動化控制中用作信號隔離器，確保控制系統的穩定性。

6N136應用實例

1. 高速通信系統：6N136廣泛應用于高速數據通信和高速總線系統中，特別是在需要傳輸高頻率信號的場合。

2. 精密儀器：在一些精密儀器中，6N136的高電氣隔離和高速性能使其成為理想選擇。

3. 工業控制系統：6N136適用于對電氣隔離和信號完整性有高要求的工業控制系統中。

6N137和6N136作為兩款常見的光電耦合器，雖然在工作原理上相似，但它們?cè)谛阅?、?yīng)用和技術參數上存在一定差異。6N137具有較低的傳輸速度和較低的隔離電壓，適用于普通的信號隔離應用。
