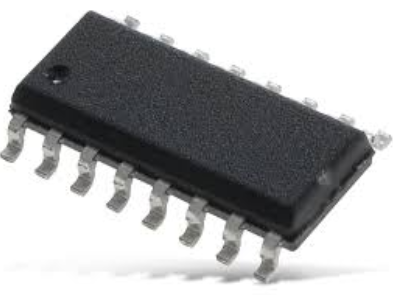

NCP1399 是由NXP半導體公司推出的一款高效節能的電源控制芯片，廣泛應用于各種開關電源設計中。它屬于 PWM（脈寬調制）控制器系列，主要用于提供高效的能量轉換，同時具有多種保護功能，確保在復雜電源系統中的穩定運行。NCP1399特別適合在低功率變換器、電源適配器和LED驅動電源中應用，并且支持多種工作模式和輸出控制方式。本文將詳細介紹NCP1399的工作原理、關鍵特性、應用領域以及實際設計中如何使用該芯片。

1. NCP1399概述

NCP1399是一款基于PWM控制技術的電源管理IC，專為高效能開關電源（SMPS）設計而開發。它不僅具備較高的轉換效率，還可以降低待機功耗。NCP1399支持多種工作模式，能夠適應不同的負載條件，優化電源的穩定性和性能。

該芯片具有多個內置功能，如電壓反饋、過流保護、過溫保護、欠壓鎖定（UVLO）等，確保在電源系統中的多重保護。這些功能使其在各種應用場合中能夠提供可靠的電源輸出，特別適用于需要穩定電壓輸出和高效能量轉換的電源系統。

2. NCP1399的主要特點

2.1 高效率與低待機功耗

NCP1399支持高效率工作，能夠在不同負載情況下提供高達95%的轉換效率。這一效率優勢使得NCP1399成為低功耗應用的理想選擇，尤其是在需要長時間待機或待機功耗要求嚴格的應用中表現尤為突出。

此外，該芯片設計上著重于低待機功耗，即使在負載較低時，也能通過進入低功耗模式來減少能量浪費，進而降低能耗。

2.2 支持高工作頻率

NCP1399支持高工作頻率，其工作頻率可以通過外部電阻進行調節，通常可以在幾十千赫茲到幾百千赫茲之間選擇。這使得該芯片在實現高效率的同時，還能夠通過調節頻率來優化磁性元件的尺寸，減少整體設計的物理體積和成本。

2.3 多種保護功能

NCP1399集成了多種保護功能，保障電源系統的安全運行：

• 過電流保護（OCP）：在負載電流超出設定閾值時，NCP1399會自動進入保護模式，避免損壞電源電路。

• 過溫保護（OTP）：當芯片內部溫度超過設定限值時，NCP1399會停止工作，防止過熱導致芯片損壞。

• 欠壓鎖定（UVLO）：當輸入電壓低于設定值時，NCP1399會進入欠壓保護模式，確保電源的輸出電壓穩定。

這些保護功能幫助延長系統的使用壽命，并減少因異常情況導致的故障。

2.4 外部同步控制功能

NCP1399支持外部同步控制功能，可以通過外部信號同步多個電源芯片的工作頻率。這種特性在多電壓軌或多個電源模塊協同工作時尤為重要，能夠有效避免由于頻率不一致而導致的噪聲干擾和電磁兼容性問題。

2.5 集成反饋和控制功能

NCP1399集成了反饋控制電路，可以實現電壓模式控制、峰值電流模式控制等。它能夠根據輸入電壓、輸出電壓、輸出電流等參數自動調節工作狀態，確保輸出電壓的穩定性和精度。

3. NCP1399的工作原理

NCP1399主要通過脈寬調制（PWM）控制來調節電源輸出的電壓和電流，其基本工作原理如下：

• PWM調制：NCP1399內部采用PWM控制方法，通過改變開關元件的導通和關斷時間，調節輸出電壓。PWM控制信號的占空比會隨著負載的變化而調整，從而保持輸出電壓穩定。

• 電流控制：NCP1399支持電流控制功能，利用外部電流傳感器反饋來實現峰值電流模式控制。這種控制方式使得芯片能夠有效抑制電流波動，保證輸出電流的平穩輸出。

• 反饋回路：NCP1399通過對輸出電壓進行實時監控和調節，保持系統的穩定性。電壓反饋回路會根據設定的參考電壓值來調整PWM信號的占空比，以確保輸出電壓穩定。

在負載變化時，NCP1399能夠自動調整PWM占空比，保證電源輸出在任何情況下都能夠滿足要求。

4. NCP1399的應用領域

NCP1399由于其優異的性能和靈活的控制特性，廣泛應用于多種電源設計中，特別是以下幾個領域：

4.1 電源適配器

電源適配器是NCP1399最常見的應用之一，特別是在筆記本電腦、手機充電器、LED電源等消費類電子產品中。NCP1399的高效率和低待機功耗特性使其在電源適配器中非常適用。

4.2 LED驅動電源

LED驅動電源需要提供穩定的電流和電壓，NCP1399在LED電源驅動中應用廣泛。它能夠保證LED的光效和壽命，同時通過精確的電流控制，避免LED過流導致的損壞。

4.3 工業電源

NCP1399在工業設備中的應用也非常廣泛，尤其是在需要高效電源和多重保護功能的場合。其在工業電源中的應用主要集中在需要高穩定性和長時間工作壽命的設備中，如PLC控制系統、自動化設備、測量儀器等。

4.4 消費類電子產品

NCP1399也常見于消費類電子產品，如平板電腦、電視、機頂盒等設備的電源設計中。其高效能和集成度高的特點使其成為這些產品中理想的電源管理解決方案。

5. NCP1399的設計注意事項

在使用NCP1399進行電源設計時，有幾個方面需要特別注意：

5.1 外部元件選擇

盡管NCP1399具有多種內置功能，但外部元件的選擇仍然至關重要。例如，電感、電容和開關元件的選型直接影響到電源的效率和性能。在設計電源時，需根據具體的工作頻率、輸出功率和負載條件來選擇合適的外部元件。

5.2 反饋和控制回路設計

為確保輸出電壓穩定，NCP1399的反饋回路設計尤為重要。設計者需要選擇適當?shù)姆答侂娮?、電容等元件，以?yōu)化系統響應速度、穩定性和負載調整能力。

5.3 溫度管理

由于NCP1399集成了過溫保護功能，但在高功率輸出時仍可能產生較高的熱量，因此需要確保系統的散熱設計到位。合適的散熱器和良好的電路布局可以有效降低芯片的工作溫度，提高系統的可靠性。

6. 結論

NCP1399是一款功能強大的電源控制芯片，憑借其高效率、低待機功耗、多重保護功能和高集成度，廣泛應用于各種電源設計中。它為開關電源的設計者提供了一個靈活的、易于使用的解決方案，適用于從低功耗到高功率的多種應用。通過合理的設計和優化，NCP1399能夠有效提高電源系統的性能和可靠性，滿足現代電子產品對高效、穩定電源的需求。
