LM2596可調穩壓電源介紹

LM2596是一款常用的降壓穩壓器，屬于DC-DC轉換器的一種，廣泛應用于各種電子設備中。作為一款高效的線性電源轉換器，LM2596能夠將較高的輸入電壓轉換為較低的穩定輸出電壓，并且具有可調輸出電壓的功能。它的廣泛應用涵蓋了從小型電子項目到大型工業設備的電源設計，尤其適合需要電壓調節和高效能轉換的場合。

本文將詳細介紹LM2596可調穩壓電源的基本參數、工作原理、特性、應用及其設計注意事項。

一、LM2596概述

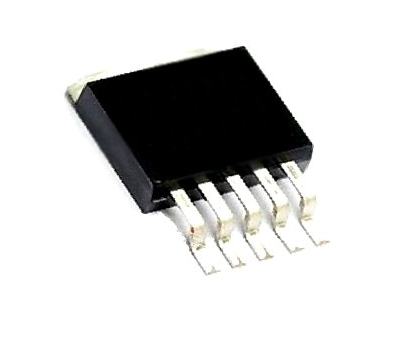

LM2596是一款由Texas Instruments公司推出的降壓型開關電源（Buck Converter）芯片。它的工作原理基于脈沖寬度調制（PWM）技術，并且支持廣泛的輸入電壓范圍，從4V到40V之間，可以根據需要調節輸出電壓，輸出電壓范圍通常是1.25V到37V之間。LM2596的最大輸出電流為2A，但在設計時可以根據具體應用場合選擇合適的電流和輸出功率。

1.1 主要特點

LM2596具有以下幾個主要特點，使其成為一種高效且靈活的電源解決方案：

• 高效率：其效率可以達到90%以上，這意味著大部分輸入功率都轉化為輸出功率，損耗較小，發熱較低。

• 輸出可調：通過外部電阻調節，LM2596的輸出電壓可以在1.25V到37V之間靈活設置，適應各種不同的負載需求。

• 集成保護功能：LM2596集成了過流保護、過熱保護和欠壓保護功能，能夠在異常情況下保護電路，確保設備的安全運行。

• 簡單易用：LM2596的設計簡潔，使用時不需要復雜的調試，適合廣泛應用于各種電子項目中。

• 小型化：LM2596體積小巧，非常適合空間受限的應用環境。

1.2 主要應用

LM2596廣泛應用于以下幾種場合：

• 電源適配器：為小型電子設備、LED燈、顯示器等提供穩定的電源。

• 充電器：為各種電池充電，如鋰電池、鉛酸電池等，提供高效的電壓轉換。

• 電池供電設備：在電池供電系統中，LM2596可以作為降壓電源，用于將電池的高電壓轉換為穩定的低電壓。

• 嵌入式系統：許多嵌入式設備如樹莓派、Arduino開發板等需要穩定的電源，LM2596因其高效和可調輸出而被廣泛使用。

二、LM2596的工作原理

LM2596作為一種降壓型DC-DC轉換器，其基本工作原理是通過脈沖寬度調制（PWM）技術控制開關的導通和關斷，從而實現對輸入電壓的轉換。

2.1 基本結構

LM2596內部主要包括三個部分：控制電路、功率開關和感應電感。控制電路主要負責PWM的調制和反饋電壓的采樣；功率開關則用于快速地開關輸入電壓；感應電感則負責存儲和釋放能量，從而實現電壓的降壓轉換。

• 輸入電壓：輸入電壓接入LM2596的Vin引腳，通常該電壓范圍在4V到40V之間。

• 開關控制：LM2596通過內部控制電路生成PWM信號，控制外部MOSFET開關元件的導通與關斷。PWM信號的占空比（即開關導通的時間比例）決定了輸出電壓的大小。

• 電感和輸出濾波器：感應電感與輸出電容構成濾波器，濾除PWM信號中的高頻成分，輸出一個平穩的直流電壓。

2.2 PWM調制

PWM調制是LM2596的核心原理。PWM信號的占空比（Duty Cycle）是通過調整開關的導通時間與周期的比例來實現的。在降壓轉換中，較長的導通時間意味著輸出電壓較高，較短的導通時間則意味著輸出電壓較低。通過對PWM信號的占空比進行調整，控制LM2596將輸入電壓轉換為所需的輸出電壓。

2.3 電壓反饋控制

LM2596使用一個外部反饋電阻網絡來調節輸出電壓。該電阻網絡會將輸出電壓的一部分反饋到反饋引腳（FB），并與內部的參考電壓（1.25V）進行比較。當反饋電壓和參考電壓一致時，LM2596進入穩態，保持穩定的輸出電壓。

三、LM2596的特性與優點

LM2596因其高效、穩定和可靠的特點，在市場上被廣泛應用。以下是LM2596的一些主要特性與優點：

3.1 高轉換效率

LM2596的轉換效率通?？梢赃_到90%以上，這使得它在高功率應用中尤為重要。高效率意味著更多的輸入功率被轉化為有效的輸出功率，減少了功率損耗和發熱問題。

3.2 寬輸入電壓范圍

LM2596的輸入電壓范圍為4V到40V，適用于各種不同的電源環境。例如，可以使用12V、24V、36V的電池或電源適配器作為輸入，并得到穩定的輸出電壓。

3.3 可調輸出電壓

LM2596具有可調輸出電壓的功能，用戶可以通過外部電阻調整輸出電壓的值，通常范圍從1.25V到37V。這使得LM2596適應了各種不同電壓需求的應用場合。

3.4 內置保護功能

LM2596具有內置的過流保護、過熱保護和欠壓保護功能。過流保護能夠在負載電流過大時自動限制電流，避免損壞元器件；過熱保護則能夠在芯片溫度過高時停止工作，以防止過熱損壞；欠壓保護則確保輸入電壓低于一定閾值時不工作，避免在低電壓情況下不穩定工作。

3.5 簡單易用

LM2596的設計非常簡潔，外部元件的需求較少，一般只需要幾個電阻、電感和電容就可以完成電路設計。因此，LM2596非常適合用于DIY電子項目，尤其是對于不想涉及過多復雜設計的工程師和愛好者。

3.6 輸出電流能力

LM2596可以提供最大2A的輸出電流，這對于許多中小型電子設備而言，已經足夠滿足其電流需求。在一些對電流要求較高的應用中，LM2596依然能夠穩定工作。

四、LM2596的典型應用

LM2596因其廣泛的輸入輸出范圍和高效能，適用于許多應用場景。以下是幾種常見的應用場合：

4.1 電源適配器

LM2596廣泛用于電源適配器中，尤其是對于需要穩定電壓輸出的應用。通過調節LM2596的輸出電壓，可以為各種電子設備提供所需的電源，例如路由器、交換機、家電、電視等。

4.2 電池供電設備

LM2596常用于為電池供電的設備提供穩定的輸出電壓。在電池電壓較高時，LM2596能夠將其降壓并為設備提供所需的穩定電壓。

4.3 電池充電器

LM2596可以用作電池充電器，特別是在需要為鋰電池、鉛酸電池等充電時。通過適當調節輸出電壓，LM2596能夠為電池提供所需的充電電壓，確保充電過程的穩定和安全。

4.4 嵌入式系統

嵌入式系統中的許多設備，如單片機、傳感器、顯示器等，都需要穩定的電源。LM2596能夠提供穩定的電源輸出，廣泛應用于樹莓派、Arduino等開發板以及其他嵌入式設備中。

五、LM2596的設計注意事項

在使用LM2596時，設計者需要注意一些關鍵事項，以確保系統的穩定性和可靠性：

5.1 輸入電壓的選擇

LM2596的輸入電壓范圍為4V到40V，因此，選擇輸入電壓時需要確保其在此范圍內。過高或過低的輸入電壓都會影響LM2596的工作效率和穩定性。如果輸入電壓低于所需的輸出電壓，LM2596將無法正確地降壓工作；而如果輸入電壓過高，則可能導致過熱、過流保護啟動或元件損壞。

5.2 電感和輸出電容的選擇

為了確保LM2596的正常工作和良好的輸出波形，選擇適當?shù)碾姼泻碗娙葜陵P重要。電感值通常根據輸出電流和頻率來選擇，常見的值為100μH到330μH之間。電容用于濾波，減少高頻噪聲，通常推薦使用低等效串聯電阻（ESR）的鋁電解電容或固態電解電容。

• 電感選擇：需要根據輸出電流和工作頻率選擇合適的電感。如果電感值過小，可能導致輸出電壓波動和效率降低；而電感值過大，則可能增加成本并占用更多空間。

• 輸出電容選擇：輸出電容的作用是平滑輸出電壓，減少紋波和噪聲。選擇電容時需要考慮其容量、耐壓值和ESR（等效串聯電阻）。大多數應用中，220μF到470μF的電容是常見選擇。

5.3 反饋電阻的調整

LM2596的輸出電壓是通過外部反饋電阻網絡進行調整的。為了確保輸出電壓準確，選擇合適的反饋電阻非常重要。反饋電阻的比例決定了輸出電壓的大小，通常根據下面的公式來計算：

$$V_{out} = V_{ref} imes (1 + frac{R1}{R2})$$Vout=Vref×(1+R2R1)

其中，$V_{ref}$Vref是內部參考電壓（通常為1.25V），$R1$R1和$R2$R2是反饋電阻的兩個分壓電阻。在設計時需要根據所需的輸出電壓選取合適的電阻值。為了提高準確性，選擇低容差電阻是非常重要的。

5.4 散熱設計

盡管LM2596本身具有較高的效率，但在高功率輸出時，仍然可能會產生一定的熱量。在設計時，要確保散熱設計得當，避免芯片過熱導致性能下降或損壞?？梢酝ㄟ^使用散熱片、增加通風孔、提高PCB板的散熱能力等方式來有效地降低溫度。

5.5 過流和過熱保護

LM2596雖然具有內置的過流和過熱保護功能，但在高負載情況下，還是有可能觸發這些保護機制。因此，在設計時，要確保負載不會超過芯片的最大輸出電流（2A），同時確保系統有足夠的散熱空間來應對高負載時的發熱。

六、LM2596與其他DC-DC轉換器的對比

LM2596是一款降壓型DC-DC轉換器，與其他類型的電源轉換器相比，具有一定的優勢和不足。在選擇LM2596或其他DC-DC轉換器時，了解它們之間的區別是非常重要的。

6.1 LM2596與LDO（低壓差穩壓器）的比較

LDO穩壓器是一種線性電源轉換器，其輸出電壓與輸入電壓之間的差異通過線性調節來實現。在低功率應用中，LDO穩壓器可能比DC-DC轉換器更為簡單和穩定。然而，LDO的效率相對較低，尤其是在輸入電壓與輸出電壓差距較大的情況下，會有較大的功率損耗，發熱較嚴重。

相比之下，LM2596作為開關電源具有更高的效率，在較大的輸入與輸出電壓差異時，效率優勢更為明顯。尤其在需要高電流輸出的應用中，LM2596能夠提供更好的性能。

6.2 LM2596與其他降壓型DC-DC轉換器的比較

除了LM2596外，市場上還有許多其他類型的降壓型DC-DC轉換器，如LM2575、XL4015、MP1584等。這些芯片與LM2596相比，通常在效率、功率輸出、體積和價格上有所不同。選擇適合的芯片需要根據實際應用的需求來進行權衡。

• LM2575：是LM2596的前代產品，提供較為穩定的輸出，適用于較低功率的應用。

• XL4015：相比LM2596，它支持更高的輸出電流，適用于更高功率的應用，但體積也較大。

• MP1584：具有更高的集成度，體積更小，但也能提供類似的電壓調節和轉換效率。

七、總結

LM2596作為一種高效、可靠的可調降壓穩壓電源，廣泛應用于各種電源設計中，尤其在要求高效率、低功耗和小型化的場合表現尤為突出。其優異的效率、寬廣的輸入電壓范圍、可調輸出電壓和強大的內置保護功能，使其成為電子設計中的理想選擇。

在使用LM2596時，需要注意輸入電壓的范圍、外部電感和電容的選擇、反饋電阻的調整以及散熱設計等因素。通過正確的設計與選擇，LM2596能夠為各類電子設備提供穩定可靠的電源解決方案，廣泛應用于嵌入式系統、充電器、電池供電設備、電源適配器等領域。

隨著電子技術的不斷發展，LM2596憑借其高效和靈活性，將在未來的電源設計中繼續扮演重要角色。
