LM2576輸入電壓范圍及其相關特性詳解

LM2576是一款廣泛應用的開關電源穩壓器，特別適用于需要低噪聲、高效率的電源管理應用。這款集成電路（IC）主要設計用于提供穩定的輸出電壓，并能在相對較寬的輸入電壓范圍內工作。本文將對LM2576的輸入電壓范圍進行詳細分析，同時涵蓋其常見型號、工作原理、特點、應用等內容。

一、LM2576簡介

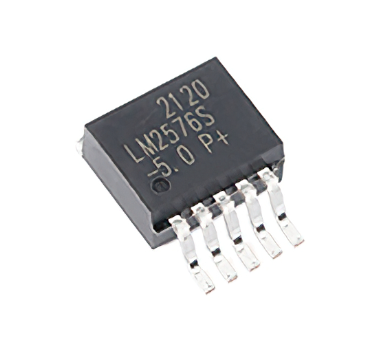

LM2576是由美國國家半導體公司（現為英特爾公司的一部分）推出的一款電壓調節器。它屬于DC-DC降壓轉換器系列，并采用了開關模式穩壓技術（Switching Regulator）。LM2576能夠?qū)⑤^高的輸入電壓轉化為較低的穩定輸出電壓，具有效率高、熱損耗低的特點，適用于各類電源供電需求。它提供了不同輸出電壓版本，包括5V、12V、15V、24V等。作為一個集成度高、使用簡單的降壓轉換器，LM2576在各種電子設備中得到了廣泛應用。

二、LM2576的輸入電壓范圍

LM2576的輸入電壓范圍因型號而異，但基本上大部分型號都具有較寬的輸入電壓范圍，適應多種應用需求。根據其設計規范，LM2576的輸入電壓范圍通常在4V至40V之間。這意味著，如果外部電源的電壓在4V至40V之間，LM2576可以正常工作并輸出穩定的降壓電壓。

需要注意的是，雖然LM2576的輸入電壓范圍為4V至40V，但在某些情況下，輸入電壓的上限也會受到一些限制。例如，某些型號的LM2576可能對最大輸入電壓有額外的保護設計，防止在過高輸入電壓時造成損壞。因此，選用LM2576時，必須嚴格遵循數據手冊中的最大輸入電壓要求，以確保器件的長期穩定運行。

LM2576的輸入電壓范圍使得它能夠廣泛適用于多種電源電壓環境。無論是12V車載電源，還是24V工業電源，甚至高達36V或40V的電源，LM2576都能很好地提供所需的穩定輸出。

三、LM2576的工作原理

LM2576作為降壓型開關電源，其工作原理是通過高頻開關轉換和能量儲存的方式將較高的輸入電壓轉換為較低的穩定輸出電壓。具體的工作流程如下：

1. 輸入電源接入：外部電源通過輸入端接入LM2576，輸入電壓可能較高，LM2576會利用其內部的開關調節電路進行降壓。

2. 開關控制：LM2576內部集成了一個開關（通常是一個MOSFET）和一個開關頻率發生器。開關頻率控制器周期性地打開和關閉開關，以調節流向輸出端的電流和電壓。

3. 能量存儲：在開關周期的“開”階段，電流通過電感器并存儲在電感器中；在開關周期的“關”階段，電感器釋放存儲的能量到輸出端。

4. 輸出調節：LM2576通過調節開關的占空比（即開關開啟和關閉的時間比），控制輸出端的電壓。占空比越大，輸出電壓越高；占空比越小，輸出電壓越低。輸出電壓的精度由反饋回路調節，通過外部的電阻網絡確定。

5. 輸出濾波：為了平滑輸出電壓，LM2576通常需要外接電容進行濾波，減少輸出電壓中的波動和噪聲。這樣能夠提供一個穩定、干凈的直流電壓。

LM2576的設計目標之一就是高效能，因此它采用了開關式電源轉換，相比傳統的線性穩壓器，能夠顯著提高能量轉換效率，減少能量損失，降低溫升。

四、LM2576的特點和優勢

LM2576具有多個優點，特別是在效率、功能和易用性方面。其主要特點如下：

1. 高效率：由于采用了開關電源技術，LM2576能夠?qū)崿F(xiàn)高達90%以上的轉換效率，極大地減少了功率損失和熱量生成。這使得LM2576非常適合于要求高效能的應用，如電池供電設備、便攜式電子產品等。

2. 寬輸入電壓范圍：如前所述，LM2576的輸入電壓范圍非常寬，從4V至40V之間都可以正常工作。這使得它能夠適應各種不同電源電壓的輸入，并提供穩定的輸出電壓。

3. 多種輸出電壓版本：LM2576提供多種常見的輸出電壓版本，包括5V、12V、15V、24V等。這些不同的輸出電壓版本可以滿足不同應用對電源的需求。

4. 簡易的設計和使用：LM2576的設計簡潔，外部元件需求較少，只需要少量的電感器、電容器和二極管即可組成一個完整的電源系統。它通常集成有反饋電路和保護電路，用戶可以很方便地調整和使用。

5. 短路保護和過熱保護：LM2576具備短路保護和過熱保護功能，這對于提高系統的可靠性至關重要。當電源出現短路或過熱情況時，LM2576能夠自動進入保護模式，避免損壞器件。

6. 低噪聲運行：由于其開關頻率較高，LM2576能夠減少低頻噪聲的產生，特別適合對電源噪聲敏感的應用。

7. 適用廣泛：LM2576可廣泛應用于各種需要降壓穩壓的場合，如嵌入式系統、電池供電設備、通信設備、工業控制系統、汽車電源系統等。

五、LM2576的應用

LM2576作為一種高效的降壓型DC-DC轉換器，被廣泛應用于以下領域：

1. 電池供電系統：由于其高效的能量轉換能力，LM2576廣泛用于各種電池供電的設備，如無線通信設備、便攜式電子設備等。在這些應用中，LM2576能夠?qū)⒏唠妷海ㄈ?2V、24V）降至所需的低電壓（如5V或3.3V），延長電池使用壽命。

2. 車載電源系統：LM2576在車載電源系統中也有廣泛應用。例如，可以將汽車電池的12V電壓降至5V或12V，以為車載電子設備提供電源，確保系統穩定運行。

3. 通信設備：在無線通信系統中，LM2576被用來提供穩定的電源，以滿足高效能和穩定性的需求。它能夠確保通信系統中的電子設備獲得持續穩定的電力供應。

4. 工業控制系統：LM2576被廣泛用于工業控制系統中，提供精確的電壓輸出，保障控制系統的正常運行。在各種PLC、自動化控制設備中，LM2576能有效降低電源噪聲并提高系統穩定性。

5. 嵌入式系統：LM2576常用于嵌入式電源系統中，幫助控制板和傳感器等嵌入式元件獲得穩定電力，滿足設備在各種工作環境下的需求。

六、總結

LM2576是一款功能強大的DC-DC降壓轉換器，具有寬廣的輸入電壓范圍、優秀的轉換效率和較低的熱損耗，適用于多種電源管理應用。其高效、穩定的輸出特性以及易于使用的設計，使得LM2576成為電源系統設計中常見的選擇之一。無論是在電池供電的便攜設備、車載電源系統、還是工業控制系統中，LM2576都展現出了其優異的性能和廣泛的適用性。
