產品概述

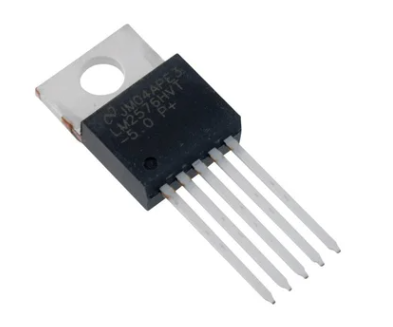

LM2576是一款高效、簡便的降壓型直流-直流轉換器，廣泛應用于穩壓電源設計中。該芯片集成了開關控制電路和輸出穩壓功能，能夠?qū)⑤斎腚妷航抵了璧姆€(wěn)定輸出電壓，具有高效率、低功耗和易于使用的特點。它支持多種輸出電壓版本，如3.3V、5V、12V以及可調版本，可滿足不同設計需求。

主要特點包括以下幾點。
工作電壓范圍從4V到40V，適應寬廣輸入范圍。
輸出電流最大可達3A，能夠滿足大多數中等功率負載需求。
效率高達90%以上，減少熱量損失。
提供過熱保護、過流保護和短路保護功能，確保電路安全運行。
支持低紋波、低噪聲輸出，適合敏感電子設備供電。

常見型號與參數

LM2576系列芯片根據輸出電壓和工作頻率的不同分為多個型號，以下是常見型號及其主要參數。

LM2576-3.3：固定輸出3.3V，適合低電壓供電設備。
LM2576-5.0：固定輸出5V，用于傳統電子設備。
LM2576-12：固定輸出12V，適合需要較高電壓的負載。
LM2576-ADJ：可調輸出，支持1.23V到37V的范圍，靈活性強。

此外，LM2576的開關頻率固定為52kHz，確保了較低的電磁干擾（EMI）。芯片的內部設計還包括熱保護和限流電路，進一步提高可靠性。

工作原理

LM2576是一種基于脈寬調制（PWM）技術的降壓型開關穩壓器，其核心工作原理包括以下幾個部分。

首先，輸入電壓經過輸入濾波器后進入LM2576芯片內部的功率開關晶體管。芯片通過內部振蕩器產生固定頻率的開關信號，驅動功率晶體管按特定占空比工作，從而將輸入電壓“切割”成脈沖信號。

接著，這些脈沖信號通過外部電感和二極管形成連續的直流電流，經過濾波電容后輸出為平滑的直流電壓。占空比的調整由芯片內部的誤差放大器完成，它會比較反饋電壓與參考電壓，動態調整占空比以維持穩定輸出。

這種開關模式與傳統線性穩壓器相比效率更高，因?yàn)楣β书_關晶體管大部分時間都工作在飽和區或截止區，功耗較低。此外，輸出電壓的調整也更加靈活，適用于多種應用場景。

電路設計與特點

典型的LM2576應用電路非常簡單，僅需要少量外圍元件即可實現穩定的降壓輸出。

一個典型的設計包括以下元件。
輸入濾波電容：用于穩定輸入電壓，減少電源噪聲。
整流二極管：選擇高速肖特基二極管以減少開關損耗。
電感：儲存和傳遞能量，其感值的選擇對輸出電流能力和紋波電流大小有重要影響。
輸出濾波電容：進一步平滑輸出電壓，降低紋波。
反饋電阻（可調版本）：用于設定輸出電壓，按照電壓分壓公式選擇。

電路設計中需要注意以下幾點。
輸入電壓需高于輸出電壓至少3V，以確保穩定工作。
電感和濾波電容的規格需根據輸出電流和紋波要求選擇，過低的值可能導致輸出不穩定。
散熱設計不可忽視，特別是在高負載或高輸入電壓條件下，芯片可能需要安裝散熱片以避免過熱保護觸發。

應用領域

由于其高效率、簡單設計和可靠性能，LM2576廣泛應用于各種電子設備的電源設計中。

工業控制設備：用于PLC、驅動器等需要穩定電源的場景。
消費類電子：如電視機頂盒、音響設備等對噪聲敏感的設備。
汽車電子：例如車載顯示器、導航系統中的電源轉換。
通信設備：路由器、交換機等需要低紋波供電的設備。

使用注意事項

在實際使用中，為了確保電路的穩定性和可靠性，需要注意以下事項。

輸入濾波：確保輸入端有足夠的濾波電容以抵抗電源波動。
布線規則：電路板設計時應盡量縮短關鍵元件的連線長度，減小寄生電感和電阻對性能的影響。
散熱設計：LM2576在大電流條件下會產生熱量，需適當散熱。
二極管選擇：確保二極管的反向耐壓高于輸入電壓，電流能力大于輸出電流。

總結

LM2576是一款高效、易用的降壓穩壓芯片，憑借其簡單的電路設計和良好的性能表現，廣泛應用于各類電子設備中。掌握其工作原理和正確的電路設計方法，能夠?yàn)殡娮庸こ處熢陔娫丛O(shè)計中提供可靠的解決方案。
