LM358芯片概述
LM358是德州儀器（TI）生產的一款雙運算放大器（Operational Amplifier），即包含兩個運放單元的芯片。這種芯片廣泛用于信號處理、傳感器信號放大、濾波電路、功率控制等應用中。LM358的設計旨在為低電壓應用提供較高的性能，其結構簡單且功耗較低，廣泛應用于單電源供電系統。
LM358具有低功耗、低失調電壓等特點，工作電壓范圍寬，適合單電源應用。它適用于電池供電設備以及需要低功耗的系統，尤其適用于信號放大和電平轉換。
LM358引腳圖及功能說明
LM358芯片采用8引腳的封裝形式（DIP-8），每個引腳的功能如下：
1號引腳 - 輸出端1（Output 1）：
1號引腳為第一個運算放大器的輸出端。此輸出引腳直接提供放大后的信號，可供后續電路直接使用。在典型應用中，該引腳連接到負載或電路的下一部分，以便輸出經過放大的信號。2號引腳 - 反相輸入端1（Inverting Input 1）：
2號引腳為第一個運算放大器的反相輸入端。該端用于輸入負向信號。當輸入信號接入該端時，放大器將輸出相反極性的信號。它通常用于反饋電路，以控制放大器的增益和穩定性。3號引腳 - 非反相輸入端1（Non-inverting Input 1）：
3號引腳為第一個運算放大器的非反相輸入端。該端用于輸入正向信號。當輸入信號接入該端時，放大器將輸出同極性的信號。非反相端輸入適合單電源供電應用。4號引腳 - 電源負端（V- / GND）：
4號引腳為LM358的電源負端或接地端（GND），該端通常連接到電源的地線。LM358適合單電源供電，因此該引腳一般接地，在部分應用中也可以接負電壓。5號引腳 - 非反相輸入端2（Non-inverting Input 2）：
5號引腳為第二個運算放大器的非反相輸入端，與3號引腳功能相同。該端用于輸入正向信號，并決定輸出的極性。該引腳多用于接入需要放大的輸入信號。6號引腳 - 反相輸入端2（Inverting Input 2）：
6號引腳為第二個運算放大器的反相輸入端。該端輸入負向信號，主要用于反饋和增益控制。通過改變該端與輸出端的連接方式，可以實現不同的放大器配置，如反相放大器或積分電路等。7號引腳 - 輸出端2（Output 2）：
7號引腳為第二個運算放大器的輸出端，與1號引腳功能相同，用于輸出信號。放大后的信號通過該引腳傳遞到下一個電路模塊。8號引腳 - 電源正端（V+）：
8號引腳為LM358的電源正端，連接到供電電源的正極。LM358適合單電源供電，通常為5V至32V范圍內的直流電源。
LM358的工作原理
LM358的內部結構為兩個獨立的運算放大器，能夠在單電源供電的情況下工作。這種設計特別適合便攜式電池供電設備。運算放大器的核心是差分放大器，其輸入為兩個端子之間的電壓差，通過調整反饋回路中的電阻，可以改變放大器的增益。LM358的輸入級采用差分輸入模式，通過電流鏡電路和補償電路，使其在各種溫度和電壓下都具有穩定的特性。
運算放大器工作時，根據輸入端的連接方式，輸出會產生反相或同相的放大信號。LM358支持低輸入偏置電流和低失調電壓，保證了精確的信號放大，適合傳感器信號調理等需要高精度的應用場景。
LM358的主要特點
低功耗：
LM358具有低功耗的特點，非常適合用于電池供電設備。其靜態功耗低，工作時功耗也較低，延長了設備的電池壽命。寬電源電壓范圍：
LM358能夠在3V至32V的寬電源電壓范圍內工作，這使得它在很多應用中都具有廣泛的適用性。低輸入偏置電流：
低輸入偏置電流使得LM358非常適合于高阻抗電路，比如一些傳感器或測量放大器。低偏置電流保證了輸入端不會造成顯著的誤差。單電源供電：
LM358適用于單電源供電，而不需要雙電源，這大大簡化了電路設計，尤其適合便攜設備中的應用。集成雙運算放大器：
LM358集成了兩個運算放大器，因此在一些需要雙通道處理的場合，比如立體聲音頻放大，或多路信號放大等應用中非常實用。
LM358的功能和作用
信號放大：
LM358主要用于信號的放大。在傳感器和檢測電路中，傳感器輸出的微弱信號可通過LM358進行放大，以供后續電路處理。電平轉換：
LM358在單電源供電下也能正常工作，且其輸出信號能夠接近電源地電位，使其適合于信號的電平轉換應用。在數字電路和模擬電路的接口之間，LM358可以充當電平匹配器的角色。濾波電路：
LM358能夠用于構建低通、高通或帶通濾波電路，滿足不同頻率的濾波需求。在音頻處理、信號分析和降噪等領域中，濾波電路是非常重要的應用。比較器應用：
LM358的雙運放結構可作為比較器電路使用，實現電平檢測、過壓保護等功能。通過適當設置輸入端電壓，輸出可用于控制其他設備或電路。積分和微分電路：
LM358可以構成積分電路或微分電路，適用于信號處理、波形生成等應用。在一些自動控制電路中，積分和微分運算是PID控制算法的基礎。
LM358的典型應用
溫度檢測：
在溫度檢測電路中，LM358可以用作信號放大器，將熱敏電阻或熱電偶的微弱信號放大，便于后續信號處理或顯示。電池電量監測：
LM358用于電池電量檢測電路，通過檢測電壓變化，判斷電池電量狀況，并輸出電平信號，提示設備是否需要充電。音頻放大：
在音頻放大電路中，LM358可以對輸入音頻信號進行放大，以提高音頻信號的電平和音量。在某些低功率音頻放大設備中，LM358是經濟高效的選擇。電流檢測：
LM358可以用在電流檢測電路中，通過檢測流經分流電阻的電壓，將電流信號轉換成電壓信號，從而監控負載電流。光電傳感器放大：
在光電傳感器應用中，LM358能夠放大光電傳感器的信號，確保信號強度足夠高，以便精確判斷光線強度或其他物體特性。
LM358的常見型號

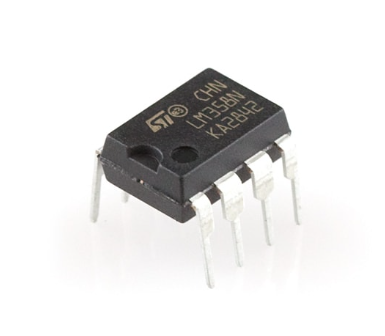

LM358N：
是最常見的LM358型號，通常采用DIP-8封裝，適合通用信號處理應用。
