LM358概述

LM358是一款廣泛應用的雙運算放大器，其特點是低功耗、雙通道、寬電源電壓范圍和低成本。它通常用于信號放大、濾波電路和比較器等應用場景。LM358采用了單極性電源供電，可以在低電壓下工作，這使其非常適用于低功耗設備和嵌入式系統。

一、LM358的主要參數

LM358的核心參數決定了其性能、應用范圍和適用場合，以下是其主要參數介紹：

1. 電源電壓范圍：LM358可以在寬范圍的電源電壓下工作，通常為3V至32V，雙電源供電為±1.5V至±16V。這個寬范圍的電源電壓適用于各種低壓和高壓電路。

2. 電源電流：LM358的靜態電源電流通常為0.7mA（典型值）。這種低功耗特性使其在電池供電設備中非常受歡迎。

3. 輸入偏置電流：LM358的輸入偏置電流為45nA（典型值），非常低，這使得其在高阻抗信號源應用中具有優勢。

4. 增益帶寬積：LM358的增益帶寬積為1MHz（典型值），適合中低頻信號的放大需求。

5. 電壓增益：LM358的開環電壓增益典型值為100dB。較高的電壓增益保證了放大器的放大效果。

6. 輸入失調電壓：輸入失調電壓約為2mV（典型值），該參數影響運算放大器的精度。

7. 輸出電流能力：LM358可以提供大約20mA的輸出電流，能夠驅動一些低功耗負載。

8. 工作溫度范圍：LM358的工作溫度范圍為0℃至70℃（商業級）或-40℃至85℃（工業級）。

二、LM358的常見型號

LM358有多種不同的封裝和版本，適應不同應用需求，以下為常見型號及其特點：

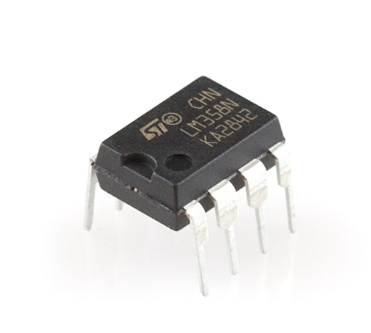

1. LM358N：DIP封裝，常用于實驗電路板和DIY電路中，便于焊接和調試。

2. LM358D：SOIC封裝，適合表面貼裝（SMT）工藝，通常用于小型電路板。

3. LM358P：PDIP封裝，與LM358N相似，但不同供應商的型號略有區別。

三、LM358的工作原理

LM358內部包含兩個獨立的運算放大器，每個運放都具備典型的差分輸入和單端輸出。它的核心工作原理是基于差分放大，具體過程如下：

1. 輸入級：運算放大器的輸入級由差分放大電路組成。差分輸入的目的是放大輸入信號之間的電壓差，同時抑制公共模式噪聲。

2. 增益級：增益級是一個電壓放大器，進一步放大信號，確保放大器具備足夠的開環增益。

3. 輸出級：LM358采用推挽式輸出結構，使得它可以提供較高的輸出電流來驅動負載。

LM358的工作原理決定了其在低電壓情況下也能工作良好，這得益于它的低功耗設計和單電源供電結構。

四、LM358的特點

LM358作為經典的運算放大器，具有以下幾個重要特點：

1. 低功耗：LM358的靜態電流較低，非常適合電池供電的應用。

2. 寬電源電壓范圍：可以適應3V至32V的電源電壓范圍，極大地?cái)U(kuò)展了其應用場景。

3. 適用于單電源供電：LM358可以使用單電源工作，而不需要復雜的雙電源供電。

4. 輸入失調電壓低：LM358的輸入失調電壓較低，可以在一定程度上提高電路的精度。

5. 溫度穩定性：LM358在寬溫度范圍內可以穩定工作，適應工業應用。

五、LM358的主要功能

LM358在電路中可以實現多種功能，主要包括以下幾個方面：

1. 信號放大：作為常見的運算放大器，LM358可以用作電壓放大器，將微弱信號放大到所需的水平。

2. 濾波器電路：LM358可以與其他元件構成低通濾波器、高通濾波器和帶通濾波器，用于信號處理。

3. 比較器：LM358可以用作比較器電路，比較兩個輸入電壓的大小，實現開關控制功能。

4. 緩沖器：LM358可以作為緩沖器使用，避免信號源的負載效應。

5. 振蕩電路：LM358還可以構建簡單的振蕩電路，用于產生一定頻率的波形信號。

六、LM358的典型應用

LM358具有廣泛的應用領域，以下是一些典型應用實例：

1. 音頻放大器：在音頻電路中，LM358可以作為前級放大器，對微弱的音頻信號進行初步放大。

2. 傳感器信號調理：LM358可以用于放大和處理傳感器輸出信號，如溫度傳感器、壓力傳感器等。

3. 電池電壓監測：在電池管理系統中，LM358可以用作比較器來監測電池電壓水平。

4. 電壓跟隨器：在電源電路中，LM358可以用作電壓跟隨器，以穩定輸出電壓。

5. 多通道數據采集：LM358的雙運放設計，使其適合多通道信號采集中的放大任務，節省電路板空間。

6. 低頻振蕩器：通過適當?shù)姆答侂娐吩O(shè)計，LM358可以作為低頻振蕩器，用于生成特定頻率的波形。

七、LM358的優勢與劣勢

LM358具有諸多優點，但在特定應用中也存在一些局限性：

1. 優勢：

• 低功耗設計，適合電池供電應用。

• 寬電源電壓范圍，可在高壓和低壓下工作。

• 單電源供電設計，簡化電路結構。

• 高增益、低失調電壓，確保高精度。

2. 劣勢：

• 帶寬較窄，僅適合中低頻應用。

• 不能提供很高的輸出電流，限制了其驅動能力。

• 對于高速應用或高頻電路，LM358的增益帶寬可能不足。

八、LM358的封裝形式

LM358常見的封裝形式有DIP、SOIC、TSSOP等。具體封裝選擇取決于應用需求。DIP封裝適合原型設計，SOIC和TSSOP封裝適合小型化電路板和表面貼裝工藝。

九、LM358的替代產品

雖然LM358具有良好的性能和性價比，但在特定場合，可能需要選擇其他運算放大器來替代。以下是幾個替代型號：

1. LM324：與LM358類似，LM324是四運放結構，適合多通道應用。

2. TL072：更適合高帶寬和低噪聲應用，但功耗較高。

3. OP07：具有極低的失調電壓，適合高精度放大應用。

結論

綜上所述，LM358作為一種經典的雙運算放大器，具有低功耗、寬電源電壓范圍和高性價比等優勢，廣泛應用于各種信號放大和處理電路中。盡管在高速和高頻應用上存在一些局限性，但LM358依然是許多工程師和設計人員的優選產品。無論是在低功耗設備還是多通道信號處理系統中，LM358都能發揮出色的性能，為電子設備提供了可靠的信號處理功能。
