LM324運算放大器詳解

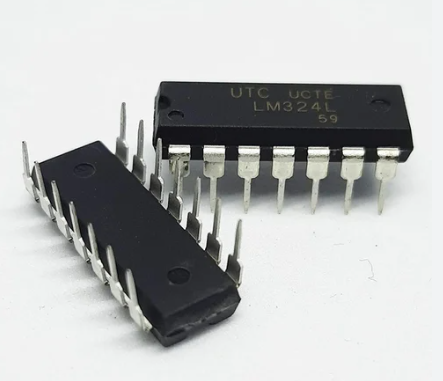

LM324是一款集成了四個運算放大器的四路運算放大器IC，具有廣泛的應用場景和顯著的特性。以下是對LM324的詳細介紹，包括其工作原理、特點、應用、參數以及引腳圖。

一、LM324工作原理

LM324內部包含了四個完全相同的運算放大器，這四個運算放大器除了共用電源外，相互獨立工作。每個運算放大器都有五個引腳，分別是正相輸入端（+）、反相輸入端（-）、正電源端（VCC）、負電源端（VEE或GND）和輸出端（Vo）。

運算放大器的基本工作原理是：通過反饋網絡，將輸出電壓的一部分反饋到輸入端，與輸入信號進行比較，從而調整輸出電壓，使其達到預期的放大或衰減效果。LM324的運算放大器同樣具備這一功能，并且由于內部補償電路的存在，使得LM324具有良好的穩定性。

二、LM324特點

1. 寬電源電壓范圍：LM324可以在低至3.0V或高達32V的電源電壓下工作，這使得它適用于各種電源電壓條件下的應用。

2. 低靜態電流：LM324的靜態電流非常低，僅為MC1741的五分之一，這有助于降低功耗，特別是在電池供電的應用中。

3. 真差分輸入級：LM324具有真正的差分輸入級，這提高了輸入信號的抗干擾能力，使得它在各種噪聲環境中都能穩定工作。

4. 內部補償：LM324內部集成了補償電路，使得它無需外部補償元件即可穩定工作，簡化了電路設計。

5. 短路保護輸出：LM324的輸出具有短路保護功能，當輸出端發生短路時，能夠自動限制輸出電流，保護電路不受損壞。

6. 輸入端ESD保護：LM324的輸入端具有靜電保護功能，提高了電路的耐用性。

7. 行業標準引腳排列：LM324的引腳排列符合行業標準，使得它易于與其他標準元件連接，方便電路設計和維護。

三、LM324應用

1. 傳感器放大器：LM324可以作為傳感器放大器，將傳感器輸出的微弱信號放大到足以驅動后續電路的水平。

2. 直流增益模塊：LM324可以作為直流增益模塊，用于調整電路的增益，實現信號的放大或衰減。

3. 函數發生器：通過適當?shù)碾娐吩O(shè)計，LM324可以構建成函數發生器，產生方波、三角波和正弦波等波形。

4. 溫度控制系統：LM324可以應用于溫度控制系統中，通過檢測溫度傳感器的輸出信號，控制加熱或制冷設備的工作狀態，實現溫度的精確控制。

5. 暗檢測器：LM324可以用作暗檢測器，通過光敏電阻（LDR）檢測環境中的光線強度，當光線強度低于一定閾值時，觸發報警或執行其他操作。

6. 手機檢測器：LM324還可以用于構建手機檢測器，通過檢測手機發出的信號，實現對手機的檢測和定位。

四、LM324參數

LM324的主要參數包括：

1. 電源電壓：?jiǎn)坞娫?.0V至32V，雙電源±1.5V至±16V。

2. 靜態電流：典型值為0.8mA，最大值為2.0mA。

3. 輸入失調電壓：典型值為2mV，最大值為7.0mV。

4. 輸入失調電流：典型值為2nA，最大值為50nA。

5. 輸入偏置電流：典型值為20nA，最大值為250nA。

6. 開環差分電壓放大倍數：典型值為100V/mV。

7. 帶寬：典型值為1.2MHz。

8. 轉換速率：500mV/μs。

9. 共模抑制比：典型值為65dB，最小值為60dB。

10. 電源電壓抑制比：典型值為80dB。

11. 輸出電流：在15V供電下，最大輸出電流為30mA。

12. 工作溫度范圍：0°C至70°C，最高結溫可達150°C。

五、LM324引腳圖及引腳功能

LM324的引腳圖如下所示：

14 (輸出4) -

13 (輸入4-反相輸入)

12 (輸入4-同相輸入)

11 (GND) -

10 (輸入3-同相輸入)

9 (輸入3-反相輸入)

8 (輸出3) -

7 (輸出2) -

6 (輸入2-反相輸入)

5 (輸入2-同相輸入)

4 (VCC) +

3 (輸入1-同相輸入)

2 (輸入1-反相輸入)

1 (輸出1) -

各引腳的功能如下：

1. 引腳1（輸出1）：用于獲得第一個運算放大器的輸出信號。

2. 引腳2（輸入1-反相輸入）：用于將反相輸入電壓施加到第一個運算放大器。

3. 引腳3（輸入1-同相輸入）：用于將同相輸入電壓施加到第一個運算放大器。

4. 引腳4（VCC）：用于連接電源電壓，為L(zhǎng)M324提供正電源。

5. 引腳5（輸入2-同相輸入）：用于將同相輸入電壓施加到第二個運算放大器。

6. 引腳6（輸入2-反相輸入）：用于將反相輸入電壓施加到第二個運算放大器。

7. 引腳7（輸出2）：用于獲得第二個運算放大器的輸出信號。

8. 引腳8（輸出3）：用于獲得第三個運算放大器的輸出信號。

9. 引腳9（輸入3-反相輸入）：用于將反相輸入電壓施加到第三個運算放大器。

10. 引腳10（輸入3-同相輸入）：用于將同相輸入電壓施加到第三個運算放大器。

11. 引腳11（GND）：用于連接地，為L(zhǎng)M324提供負電源。

12. 引腳12（輸入4-同相輸入）：用于將同相輸入電壓施加到第四個運算放大器。

13. 引腳13（輸入4-反相輸入）：用于將反相輸入電壓施加到第四個運算放大器。

14. 引腳14（輸出4）：用于獲得第四個運算放大器的輸出信號。

六、總結

LM324是一款功能強大、應用廣泛的四路運算放大器IC，具有寬電源電壓范圍、低靜態電流、真差分輸入級、內部補償和短路保護輸出等特點。它適用于各種傳感器放大器、直流增益模塊、函數發生器、溫度控制系統、暗檢測器和手機檢測器等應用場景。通過了解LM324的工作原理、特點、應用、參數和引腳圖，我們可以更好地利用這款元件，設計出更加高效、穩定的電路系統。
