AD780ARZ-REEL7電壓基準芯片詳解

一、概述

AD780ARZ-REEL7是一款由Analog Devices Inc.（亞德諾半導體公司）生產的超高精度帶隙電壓基準芯片。該芯片以其低初始誤差、低溫度漂移和低輸出噪聲的特點，成為提高高分辨率模數轉換器（ADC）和數模轉換器（DAC）性能的理想選擇，同時也適用于任何通用的精密基準應用。

二、工作原理

電壓基準芯片是一種將電壓轉換成數字信號輸出的器件。其工作原理通常是將一個直流電源或電池供電的交流電通過電阻降壓后變成低壓差分電壓信號輸出，然后由AD轉換電路轉換為數字量。AD780ARZ-REEL7作為一款電壓基準芯片，其核心功能在于提供一個穩定、精確的參考電壓，用于各種電路中的基準電壓源。

三、特點

1. 高精度：AD780ARZ-REEL7具有2.5V或3.0V±1mV（最大值）的高精度，適用于需要高精度電壓基準的應用。

2. 低溫度漂移：其溫度系數為7ppm/°C，保證了在不同溫度下電壓基準的穩定性。

3. 低輸出噪聲：100nV/√Hz的低噪聲特性，有助于在各種噪聲環境下保持高精度的電壓輸出。

4. 驅動能力強：具有驅動任何電容值的能力，使其能夠適用于各種負載條件。

5. 可編程輸出：引腳可編程的2.5V或3.0V輸出，提供了靈活的電壓選擇。

6. 工作模式多樣：支持串聯或并聯模式操作，允許正或負的輸出電壓，而無需外部元件。

7. 低功耗：最大靜態電流為1mA，有助于延長電池壽命和降低系統功耗。

8. 輸出微調功能：提供了輸出微調功能，可用于現有基準電壓源的直接升級。

四、應用

AD780ARZ-REEL7由于其高精度和低溫度漂移的特性，被廣泛應用于各種需要精確電壓基準的場合，包括但不限于：

1. 高精度測量儀器：如萬用表、示波器等，需要精確的電壓基準來保證測量結果的準確性。

2. 數據轉換器：如高分辨率ADC和DAC，需要穩定的電壓基準來提高轉換精度。

3. 電源管理系統：在電源管理系統中，精確的電壓基準有助于實現穩定的電壓輸出和電流控制。

4. 通信系統：在通信系統中，精確的電壓基準有助于保持信號的穩定性和準確性。

5. 工業自動化：在工業自動化領域，精確的電壓基準有助于實現精確的控制和監測。

五、參數

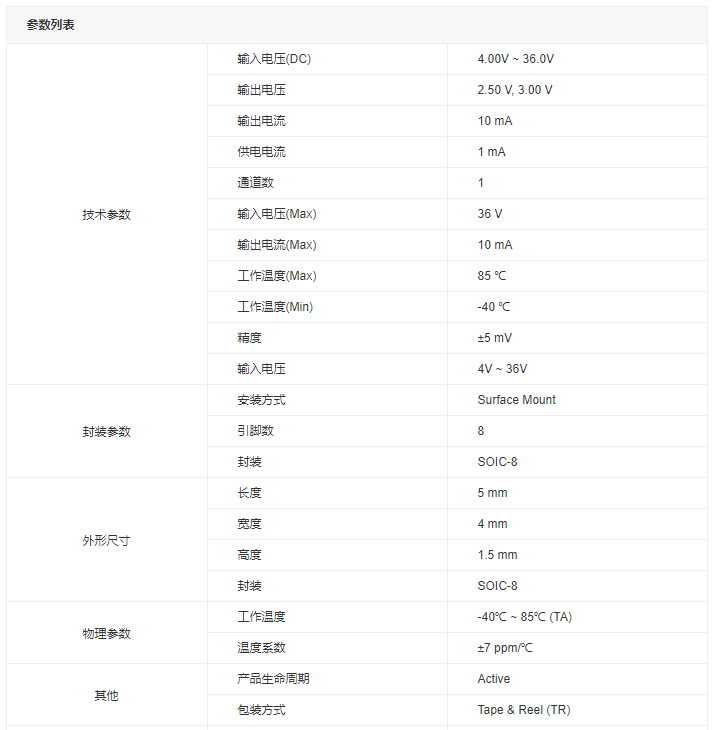

以下是AD780ARZ-REEL7的主要參數：

1. 制造商：Analog Devices Inc.（亞德諾半導體公司）

2. 封裝：SOIC-8

3. 輸出電壓：2.5V，3.0V（可編程）

4. 溫度系數：7ppm/°C

5. 噪聲：0.1Hz至10Hz為4μVp-p；10Hz至100kHz為100nV/√Hz

6. 輸入電壓：4V至36V

7. 供電電流：1mA（最大）

8. 輸出電流：10mA（最大）

9. 初始準確度：±5.0mV

10. 工作溫度：-40°C至+85°C

11. 安裝風格：SMD/SMT

12. 準確性：75uV/mA

13. 高度：1.5mm（最大）

14. 長度：5mm（最大）

15. 寬度：4mm（最大）

16. 負載調節：75uV/mA

17. 分流電流—最大值：10mA

18. 拓?fù)浣Y(jié)構：Series & Shunt References

19. 單位重量：540mg

六、引腳圖及說明

AD780ARZ-REEL7采用8引腳SOIC封裝，引腳圖如下（以實際引腳圖為準）：

1. 引腳1（VREF OUT+）：正電壓基準輸出。

2. 引腳2（VREF OUT-）：負電壓基準輸出（在并聯模式下使用）。

3. 引腳3（ADJ）：調整引腳，用于微調輸出電壓。

4. 引腳4（GND）：接地引腳。

5. 引腳5（VREF IN+）：正電壓基準輸入（在串聯模式下使用）。

6. 引腳6（VREF IN-）：負電壓基準輸入（在串聯模式下使用）。

7. 引腳7（TEMP）：溫度輸出引腳，用于監測芯片溫度。

8. 引腳8（Vcc）：電源引腳，用于提供芯片工作所需的電壓。

七、中文資料

以下是AD780ARZ-REEL7的中文資料概述：

產品名稱：AD780ARZ-REEL7電壓基準芯片

制造商：Analog Devices Inc.（亞德諾半導體公司）

封裝：SOIC-8

主要功能：提供精確的2.5V或3.0V電壓基準，具有低溫度漂移和低輸出噪聲的特性。

應用場景：適用于高精度測量儀器、數據轉換器、電源管理系統、通信系統和工業自動化等領域。

主要參數：

• 輸出電壓：2.5V，3.0V（可編程）

• 溫度系數：7ppm/°C

• 噪聲：100nV/√Hz（10Hz至100kHz）

• 輸入電壓：4V至36V

• 供電電流：1mA（最大）

• 輸出電流：10mA（最大）

• 工作溫度：-40°C至+85°C

引腳說明：

• VREF OUT+：正電壓基準輸出

• VREF OUT-：負電壓基準輸出（并聯模式）

• ADJ：調整引腳，用于微調輸出電壓

• GND：接地引腳

• VREF IN+：正電壓基準輸入（串聯模式）

• VREF IN-：負電壓基準輸入（串聯模式）

• TEMP：溫度輸出引腳

• Vcc：電源引腳

特點：

• 高精度：2.5V或3.0V±1mV（最大值）

• 低溫度漂移：7ppm/°C

• 低輸出噪聲：100nV/√Hz

• 驅動能力強：可驅動任何電容值

• 可編程輸出：引腳可編程的2.5V或3.0V輸出

• 工作模式多樣：支持串聯或并聯模式操作

• 低功耗：最大靜態電流為1mA

• 輸出微調功能：可用于現有基準電壓源的直接升級

典型應用電路：

AD780ARZ-REEL7可以與其他電路元件一起構成各種應用電路，如高精度ADC/DAC電路、電源管理電路、通信電路等。在具體應用中，需要根據實際需求選擇合適的電路元件和參數設置，以確保電路的穩定性和精度。

注意事項：

• 在使用AD780ARZ-REEL7時，應確保電源電壓和輸入電壓在允許范圍內，以避免損壞芯片。

• 在進行電路設計和調試時，應充分考慮芯片的特性和參數，以確保電路的穩定性和精度。

• 在使用過程中，應注意對芯片進行適當?shù)纳崽幚?，以避免因過熱而導致性能下降或損壞。

總結：

AD780ARZ-REEL7是一款性能優異、功能強大的電壓基準芯片，適用于各種需要精確電壓基準的場合。其高精度、低溫度漂移和低輸出噪聲的特性，使其在各種高精度測量儀器、數據轉換器、電源管理系統、通信系統和工業自動化等領域中具有廣泛的應用前景。在使用過程中，應充分考慮芯片的特性和參數，以確保電路的穩定性和精度。
