OP27GPZ運算放大器詳解

一、型號與基本信息

OP27GPZ是一款由Analog Devices（亞德諾）公司生產的精密運算放大器。其型號中的“OP27”代表該系列放大器的型號標識，而“GPZ”則可能表示特定的封裝、性能等級或其他特定標識。OP27GPZ運算放大器以其高性能、低功耗、高速和低噪聲特性而著稱，廣泛應用于各種精密儀器儀表、專業音頻設備以及高速數據采集系統中。

二、工作原理

OP27GPZ運算放大器的工作原理基于差分放大器的原理，通過內部的高增益、高穩定性電路，對輸入信號進行精確放大。其內部電路包括輸入級、中間放大級和輸出級。輸入級通常采用差分輸入方式，以減小輸入信號的共模干擾；中間放大級則提供高增益，確保信號的精確放大；輸出級則具有良好的負載驅動能力，能夠輸出穩定的電壓或電流信號。

在運算放大器的應用中，通常需要通過外部電路來實現特定的功能，如加法、減法、積分、微分等。OP27GPZ運算放大器憑借其高性能和穩定性，能夠很好地滿足這些應用需求。

三、特點

1. 低失調電壓和低漂移：OP27GPZ運算放大器具有極低的失調電壓（VOS）和漂移特性。失調電壓低至10μV，最大漂移為0.6μV/°C，這使得該器件成為精密儀器儀表應用的理想之選。

2. 低噪聲：OP27GPZ具有極低的噪聲特性，10Hz時的輸入電壓噪聲密度為3.5nV/√Hz，低1/f噪聲轉折頻率為2.7Hz。這使得該器件在低電平信號放大方面表現出色。

3. 高增益：OP27GPZ的開環增益高達1,800,000，能夠確保信號的精確放大。

4. 高速性能：該器件具有8MHz的增益帶寬積和2.8V/μs的壓擺率，能夠在高速數據采集系統中實現出色的動態精度。

5. 低輸入偏置電流：利用偏置電流消除電路，OP27GPZ可實現±10nA的低輸入偏置電流。在整個軍用溫度范圍內，此電路通常可以將IB和IOS分別保持在±20nA和15nA。

6. 良好的負載驅動能力：輸出級具有良好的負載驅動能力，±10V保證擺幅（600Ω負載）和低輸出失真，使OP27GPZ成為專業音頻應用的絕佳選擇。

7. 高共模抑制比和電源抑制比：電源抑制比（PSRR）和共模抑制比（CMRR）均超過120dB，有助于減小外部干擾對電路性能的影響。

四、應用

1. 精密儀器儀表：由于OP27GPZ具有低失調電壓和低漂移特性，因此非常適合用于精密儀器儀表中，如電壓表、電流表、電阻表等。

2. 專業音頻設備：該器件具有低噪聲、低失真和高輸出擺幅等特點，使其成為專業音頻設備中的理想選擇，如音頻放大器、音頻處理器等。

3. 高速數據采集系統：OP27GPZ的高速性能使其能夠在高速數據采集系統中實現出色的動態精度，適用于數據采集卡、示波器等設備。

4. 其他應用：此外，OP27GPZ還可以用于各種模擬電路設計中，如濾波器、振蕩器、比較器等。

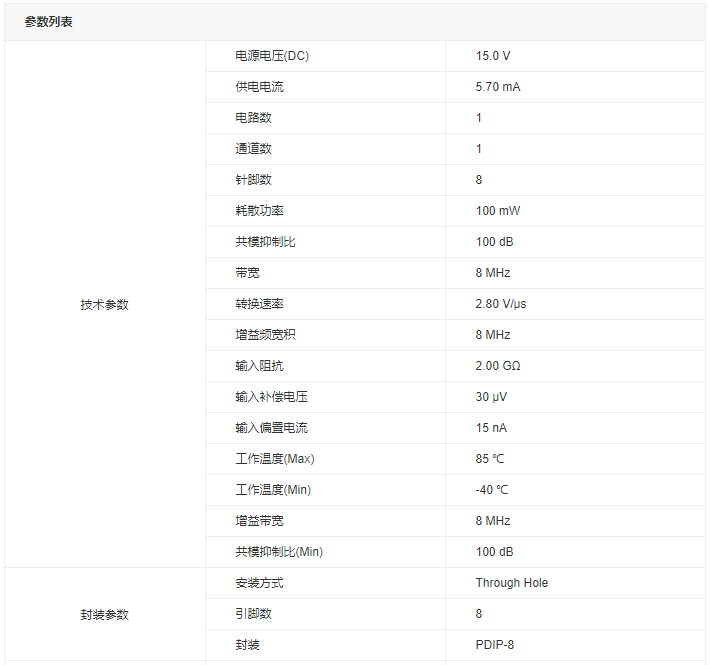

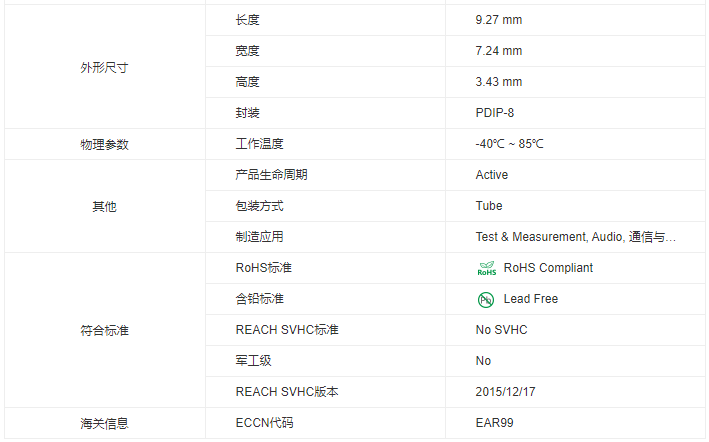

五、參數

OP27GPZ運算放大器的主要參數包括：

• 電源電壓（DC）：±4V至±18V（或單電源8V至36V）

• 供電電流：5.7mA（典型值）

• 電路數：1（單路運算放大器）

• 通道數：1

• 針腳數：8（DIP-8封裝）

• 耗散功率：100mW（典型值）

• 共模抑制比（CMRR）：126dB（VCM=±11V時）

• 帶寬：8MHz

• 轉換速率（壓擺率）：2.8V/μs

• 增益頻寬積：8MHz×增益

• 輸入阻抗：2GΩ（典型值）

• 輸入補償電壓（VOS）：10μV（典型值）

• 輸入偏置電流（IB）：±10nA（典型值，利用偏置電流消除電路）

• 工作溫度范圍：-40℃至+85℃

• 封裝：DIP-8（雙列直插式封裝）

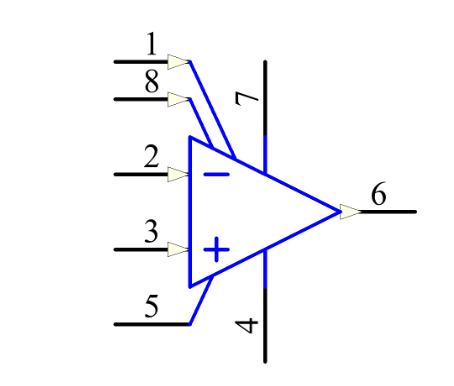

六、引腳圖

OP27GPZ運算放大器的引腳圖如下所示（以DIP-8封裝為例）：

(引腳1)  V-  (負電源引腳)

(引腳2)  IN- (反相輸入引腳)

(引腳3)  IN+ (同相輸入引腳)

(引腳4)  V+  (正電源引腳)

(引腳5)  NC  (空腳，不連接)

(引腳6)  OUT (輸出引腳)

(引腳7)  NC  (空腳，不連接)

(引腳8)  V-  (與引腳1相連，負電源引腳，提供額外的連接點)

注意：不同封裝形式的OP27GPZ運算放大器可能具有不同的引腳排列和標識，因此在實際應用中需要參考具體的產品手冊或數據手冊。

七、中文資料

關于OP27GPZ運算放大器的中文資料，可以從多個渠道獲取，包括但不限于：

1. 官方網站：Analog Devices（亞德諾）公司的官方網站提供了詳細的產品手冊和數據手冊，包括OP27GPZ運算放大器的性能參數、引腳圖、應用電路等。

2. 電子元件分銷商：如得捷電子、貿澤電子、艾睿電子等，這些分銷商通常提供詳細的中文產品介紹和資料下載服務。

3. 技術論壇和社區：如CSDN電子設計論壇、21IC中國電子網等，這些論壇和社區中有大量的電子工程師和技術專家，他們可以提供關于OP27GPZ運算放大器的技術支持和討論。

4. 專業書籍和雜志：如《電子技術應用》、《電子設計工程》等，這些書籍和雜志中可能包含關于OP27GPZ運算放大器的詳細介紹和應用案例。

八、總結

OP27GPZ運算放大器是一款高性能、低功耗、高速和低噪聲的精密運算放大器，廣泛應用于各種精密儀器儀表、專業音頻設備以及高速數據采集系統中。其低失調電壓和低漂移特性使其成為精密儀器儀表應用的理想之選；低噪聲和高增益特性則使其在低電平信號放大方面表現出色；高速性能和良好的負載驅動能力則使其在高速數據采集系統和專業音頻應用中具有廣泛的應用前景。通過深入了解OP27GPZ運算放大器的特點、參數和應用，可以更好地發揮其性能優勢，為各種電子系統設計提供有力的支持。
